Wie man Kabelschuhe für einen DC-Relais dimensioniert

Für Teams, die recherchieren DC-Relais-Kabelschuhgröße, die praktische Antwort lautet: Wählen Sie einen Kabelschuh für ein DC-Relais, indem Sie Material und Größe des Leiters, Gewindebolzen- und Anschlussgeometrie, Strom und Temperatur, Isolierung, Biegsamkeit, Plattierungs-Kompatibilität, Crimp-System, Freiraum und mechanische Unterstützung abstimmen. Ein Schuh, der auf den Bolzen passt, kann dennoch übermäßigen Widerstand, schlechten Kriechstreifen, Terminalbelastung oder einen unzuverlässigen Crimp verursachen. Dieser Leitfaden erklärt einen nachvollziehbaren Auswahl- und Verifizierungsprozess; er schafft keine universelle Bewertung oder ersetzt projektspezifische Sicherheitszulassungen.

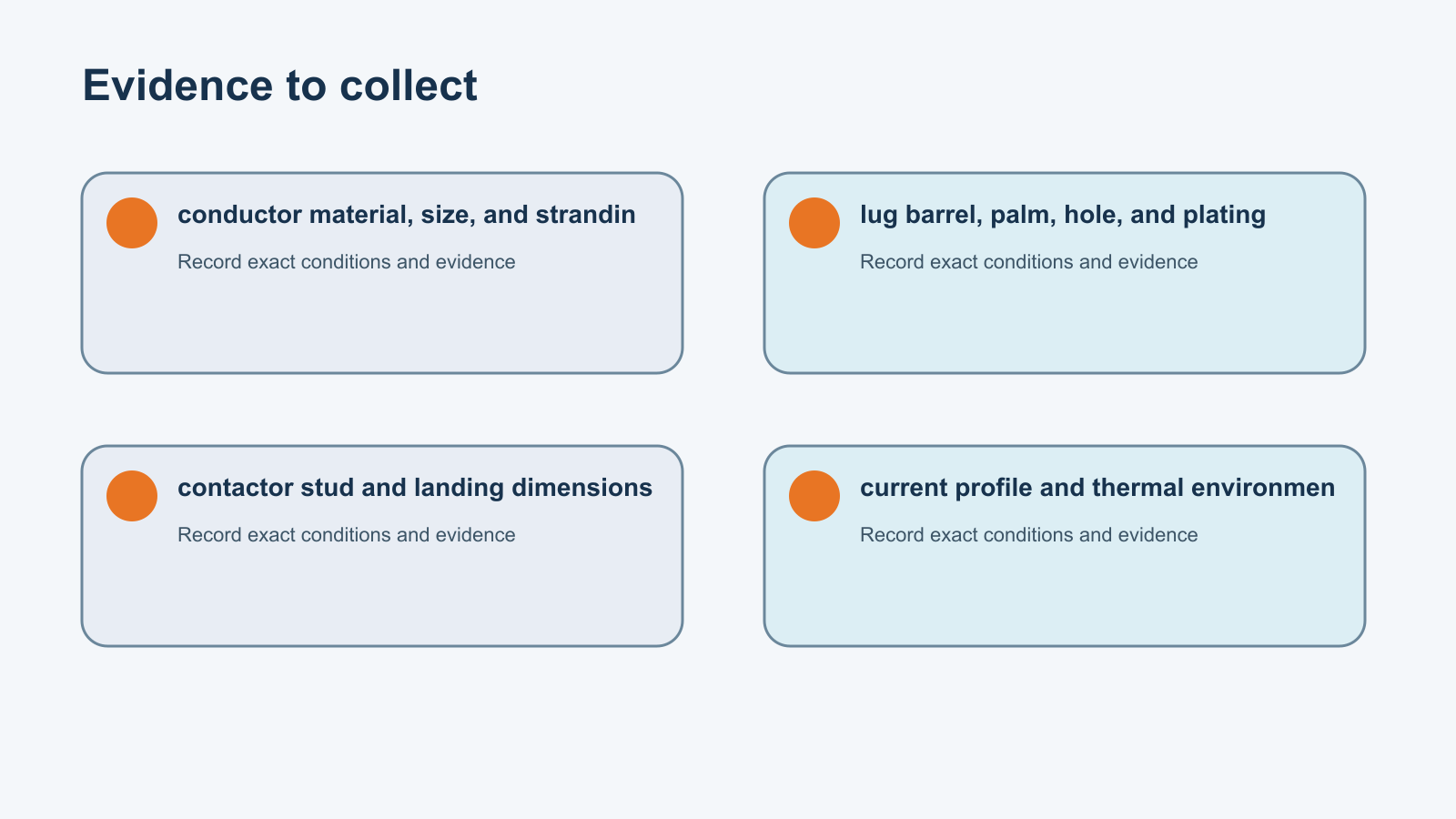

Nachweis erforderlich für die Dimensionierung der Kabelschuhe bei DC-Schütz
Kategorien für technische Nachweise zur Dimensionierung von Kabelschuhen für DC-Relais.

Beginnen Sie mit dem installierten System, nicht mit einer Katalognummer

Das Relais ist ein Teil eines Stromkreises, der die Quelle, Schutz, Leiter, Last, Steuerung, Spulentreiber, Unterdrückung, Gehäuse und Betriebsablauf umfasst. Notieren Sie den normalen Betriebszustand, jede Übergangsphase und glaubwürdige abnormalen Zustände, bevor Sie Produkte vergleichen. Für die Dimensionierung von Kabelschuhen bei DC-Relais sind die wichtigsten Eingaben Material, Größe und Strangbildung des Leiters, Kabelschuhhülse, Palm, Loch und Plattierung, Relaisbolzen- und Anschlussmaße. Ein katalogmäßiges Maximum bedeutet selten, dass alle Maximalwerte gleichzeitig auftreten können. Fußnoten, Leitergrößen, Montagebedingungen, Temperatur und Testdefinitionen bestimmen, was die Bewertung tatsächlich unterstützt.

Trennen Sie Fakten von Annahmen. Eine gemessene Stromkurve ist ein Beleg; ein anhand der Typenschildleistung geschätzter Strom ist eine Annahme. Eine Herstellerauskunft, die an eine vollständige Teilenummer und einen Prüfbericht geknüpft ist, ist aussagekräftiger als eine Produktfamilienbroschüre. Behalten Sie den vollständigen Bestellcode, die Zeichnungsrevision, die Prüfbedingungen und den verantwortlichen Prüfer im Auswahldokument bei. Dies verhindert, dass nachträgliche Beschaffungssubstitutionen unbemerkt das elektrische oder umweltbezogene Verhalten verändern.

Definieren Sie den Betriebsbereich

Verwenden Sie Minimal-, Nominimal- und Maximalwerte anstelle eines einzelnen typischen Punkts. Berücksichtigen Sie Anlauf, Abschaltung, Vorladung, Rückspeisung, Notisolation, Neustart, Wartung und Fehlerbehebung. Temperatur, Versorgungstoleranz, Leitungsverluste, Verschmutzung, Höhe, Vibration und Alterung können denselben Schütz in einen anderen Zustand versetzen. Der Betriebsbereich sollte zeigen, wie oft jedes Ereignis auftritt und ob das Gerät dabei Strom schalten, führen oder unterbrechen muss.

  • Leitermaterial, -größe und -strangbildung
  • Kabelschuhhülse, Palm, Loch und Plattierung
  • Relaisbolzen- und Anschlussmaße
  • Stromprofil und thermisches Umfeld
  • zugelassener Crimpwerkzeug und -form
  • Biegeradius, Zugentlastung und Freiraum

Erfassen Sie, welcher Wert gemessen, berechnet, simuliert oder bereitgestellt wird. Schließen Sie Toleranzen und Messunsicherheiten ein. Wenn eine erforderliche Eingabe fehlt, markieren Sie die Auswahl als offen, anstatt einen bequemen Wert einzusetzen. Diese einfache Disziplin ist besonders wichtig für Hochspannungs- und Hochstrom-Gleichstromsysteme, bei denen sich das Lichtbogenverhalten und die thermische Belastung unter verschiedenen Bedingungen drastisch ändern können.

Erstellen Sie eine nachverfolgbare Auswahltabelle

Prüfbereich Zu sammelnde Beweise Entscheidung wird unterstützt
Leitermaterial, -größe und -strangbildung Zeichnung, Wellenform, Messung oder schriftlicher Liefernachweis für die genaue Konfiguration Kompatibilität der Komponenten überprüfen
Kabelschuhhülse, Palm, Loch und Plattierung Zeichnung, Wellenform, Messung oder schriftlicher Liefernachweis für die genaue Konfiguration Crimpgeometrie inspizieren
Relaisbolzen- und Anschlussmaße Zeichnung, Wellenform, Messung oder schriftlicher Liefernachweis für die genaue Konfiguration Zug- und Widerstandstests nach Bedarf durchführen
Stromprofil und thermisches Umfeld Zeichnung, Wellenform, Messung oder schriftlicher Liefernachweis für die genaue Konfiguration Temperaturanstieg in der finalen Verkabelung validieren
zugelassener Crimpwerkzeug und -form Zeichnung, Wellenform, Messung oder schriftlicher Liefernachweis für die genaue Konfiguration Kompatibilität der Komponenten überprüfen
Biegeradius, Zugentlastung und Freiraum Zeichnung, Wellenform, Messung oder schriftlicher Liefernachweis für die genaue Konfiguration Crimpgeometrie inspizieren

Die Tabelle ist absichtlich qualitativ, da universelle Grenzwerte irreführend wären. Füllen Sie sie mit produktspezifischen Werten aus genehmigten Dokumenten. Wo eine Norm eine Methode liefert, erfassen Sie die Normenausgabe und die gewählten Annahmen des Projekts. Wo der Hersteller eine Kurve liefert, bewahren Sie die Kurve, die Achsen, die Notizen und die Interpolationsmethode. Kopieren Sie niemals einen Grenzwert von einem anderen Schütz, nur weil dessen Gehäuse ähnlich aussieht.

Überprüfen Sie die wichtigsten Fehlerpfade

Die Überprüfung sollte fragen, wie das Design versagen kann, wie der Controller den Fehler erkennt und welchen Zustand das System danach erreicht. Für dieses Thema sind wichtige Fallen das Bohren oder Vergrößern eines Kabelschuhlochs; das Mischen von Aluminium und Kupfer ohne ein genehmigtes System; das Platzieren des Kabelgewichts auf den Bolzen; die Verwendung des falschen Werkzeugs; das Zulassen von Kabelschuhrotation, um den Freiraum zu verringern. Berücksichtigen Sie Kontaktverschweißung, Nichtschließen, unerwartetes Öffnen, übermäßige Erwärmung, Isolationsdurchbruch, irreführendes Hilfsfeedback, beschädigte Anschlüsse und eine Schutzvorrichtung, die den Fehler nicht erkennt, wie angenommen.

  • Bohren oder Vergrößern eines Kabelschuhlochs
  • Mischen von Aluminium und Kupfer ohne ein genehmigtes System
  • Platzieren des Kabelgewichts auf den Bolzen
  • den falschen Sicherungsring verwenden
  • Lagerrotation zulassen, um den Spielraum zu verringern

Beheben Sie eine elektrische Schwäche nicht nur in Software. Längere Verzögerungen können ein langsames Anziehen kaschieren; aggressive Filterung kann Prellen verbergen; wiederholte automatische Wiederholungsversuche können thermische und Kontaktsbelastung erhöhen. Software-Sicherheitsvorkehrungen sind wertvoll, wenn sie auf verifiziertem Hardware-Verhalten basieren und Zeitüberschreitungen, Plausibilitätsprüfungen sowie einen sicheren Abbruchzustand beinhalten.

Planen Sie die Verifizierungssequenz

Beginnen Sie mit der Dokumentenprüfung und einer Sichtprüfung im spannungslosen Zustand. Bestätigen Sie die Teilenummer, das Anschlussschema, die Polarität, die Montage, die Leiteranschlüsse, die Befestigungselemente, die Spulenoption, die Hilfskontakte und sichtbare Schäden. Überprüfen Sie dann die Instrumente, die Trennung, die Bandbreite, die Sensorbereiche, die Abtastung und die Kalibrierung. Messen Sie nach Möglichkeit an den Schützklemmen, damit Kabel- und Steuerungseffekte sichtbar sind, anstatt sie anzunehmen.

  1. Fixieren Sie die genaue Hardware- und Softwarekonfiguration.
  2. Identifizieren Sie jede Energiequelle und jedes Energiespeicherelement.
  3. Montage, Klemmen, Isolierung und Leiterabstützung überprüfen.
  4. Spulenspannung, Spulenstrom, Netzspannung, Laststrom und Rückkopplung auf einer gemeinsamen Zeitbasis erfassen.
  5. Übe repräsentative normale Übergänge vor Kurven und Fehlerfällen.
  6. Wiederholen Sie genügend Zyklen, um die Variation zu verstehen, nicht nur die beste Spur.
  7. Vergleiche die Ergebnisse mit den schriftlichen Abnahmekriterien für die genaue Konfiguration.
  8. Bewahren Sie Rohdaten, Fotografien, Berechnungen, Abweichungen und die endgültige Entsorgung auf.

Die wichtigsten Verifizierungsmaßnahmen für die Dimensionierung der Kabelschuhe bei DC-Schütz sind die Überprüfung der Komponentenkompatibilität; Inspektion der Crimpgeometrie; Durchführung von Zug- und Widerstandstests nach Bedarf; Validierung des Temperaturanstiegs bei der endgültigen Verkabelung. Hochenergie-Tests erfolgen in einer genehmigten Einrichtung mit geeigneten Barrieren, Instrumentierung, Schutzmaßnahmen und qualifiziertem Personal.

Messwerte interpretieren, ohne zu übertreiben

Eine Messung kann mehrere Effekte kombinieren. Der Spannungsabfall kann den internen Kontaktpfad, Anschlussstellen, Kabelschuhe und Sammelschienen umfassen. Die Temperatur kann den Laststrom, die Spulenleistung, den Luftstrom im Gehäuse, nahegelegene Hitze und die Sensorplatzierung widerspiegeln. Das Timing kann die Controller-Verzögerung, den Kabelabfall, die magnetische Bewegung, das Prellen von Kontakten und die Stromlöschung umfassen. Definieren Sie die Messgrenze und halten Sie diese beim Vergleich von Ergebnissen konstant.

Wenn ein Ergebnis nahe an einem Grenzwert liegt, wiederholen Sie es und quantifizieren Sie die Unsicherheit. Überprüfen Sie Messkopfposition, Sensor-Nullpunkt, Bandbreite, Stromstabilität, Temperatur, Anzugszustand und die Vorgeschichte der Probe. Runden Sie nicht in Richtung eines erwünschten Bestehens. Wenn ein Ergebnis von der Simulation abweicht, untersuchen Sie die Modelleingaben und den physischen Aufbau, bevor Sie entscheiden, dass eines von beiden falsch ist.

Verknüpfen Sie das Thema mit der Produktauswahl

Das MZJ-100A Schließer DC-Schütz ist ein relevantes Sayoon-Produktfamilienbeispiel, keine automatische Genehmigung für diese Anwendung. Überprüfen Sie den genauen Bestellcode und die aktuelle Zeichnung. Verwenden Sie die breitere Auswahlleitfaden für DC-Schütze die Anforderungen für Hauptstromkreis und Spule zu organisieren. Die Prüfhandbuch für Gleichstromschütze erklärt Beweisgrenzen, während Spannungsabfallprüfung und Öffnungs- und Schließzeitmessung Stellen Sie ergänzende Prüfungen bereit, ohne mit der Suchintention dieses Artikels zu konkurrieren.

Für eine Angebotsanfrage (RFQ) senden Sie bitte den elektrischen Bauraum, die Lastbeschreibung, die Stromrichtung, die Schaltreihenfolge, die Spulenversorgung und den Treiber, die Entstörung, den Schutz, die Betriebsart, die Umgebung, die Montage, die Anschlussart, das Timing, das Lebensdauerziel, die Normen, die erforderlichen Dokumente und den Validierungsplan. Bitten Sie den Lieferanten, zwischen veröffentlichten Nennwerten und projektspezifischen Nachweisen zu unterscheiden. Wenn eine vorgeschlagene Alternative einen dieser Punkte verändert, ist vor der Freigabe eine dokumentierte Prüfung erforderlich.

Häufige Fehler, die man vermeiden sollte

Wählen Sie nicht allein nach Strom, Spannung, Gehäusegröße oder Preis aus. Betrachten Sie ein Konformitätszeichen nicht als Beweis dafür, dass das Gerät einen bestimmten Anwendungszweck erfüllt. Gehen Sie nicht davon aus, dass ein abdichtendes Gehäuse externe Klemmen schützt. Übernehmen Sie keine Abnahmegrenze von einer anderen Teilenummer unverändert. Lassen Sie eine Zeichnungsrevision, Spulenoption oder ein Klemmenmaterial nicht ohne Überprüfung ändern. Veröffentlichen Sie schließlich keine präzise Zahl, wenn die Testbedingung und die Quelle fehlen.

Eine robuste Entscheidung legt die Grenze klar fest: Das ausgewählte Schütz, der freigegebene Treiber, der Schutz, das Leitersystem, die Montage, die Umgebung und die Steuersequenz bilden eine validierte Konfiguration. Fertigungsanweisungen und die Wareneingangsprüfung sollten diese Konfiguration beibehalten. Anweisungen für den Außendienst sollten definieren, was überprüft werden kann, was ausgetauscht werden muss und welche Nachweise einer Garantiereklamation beiliegen müssen.

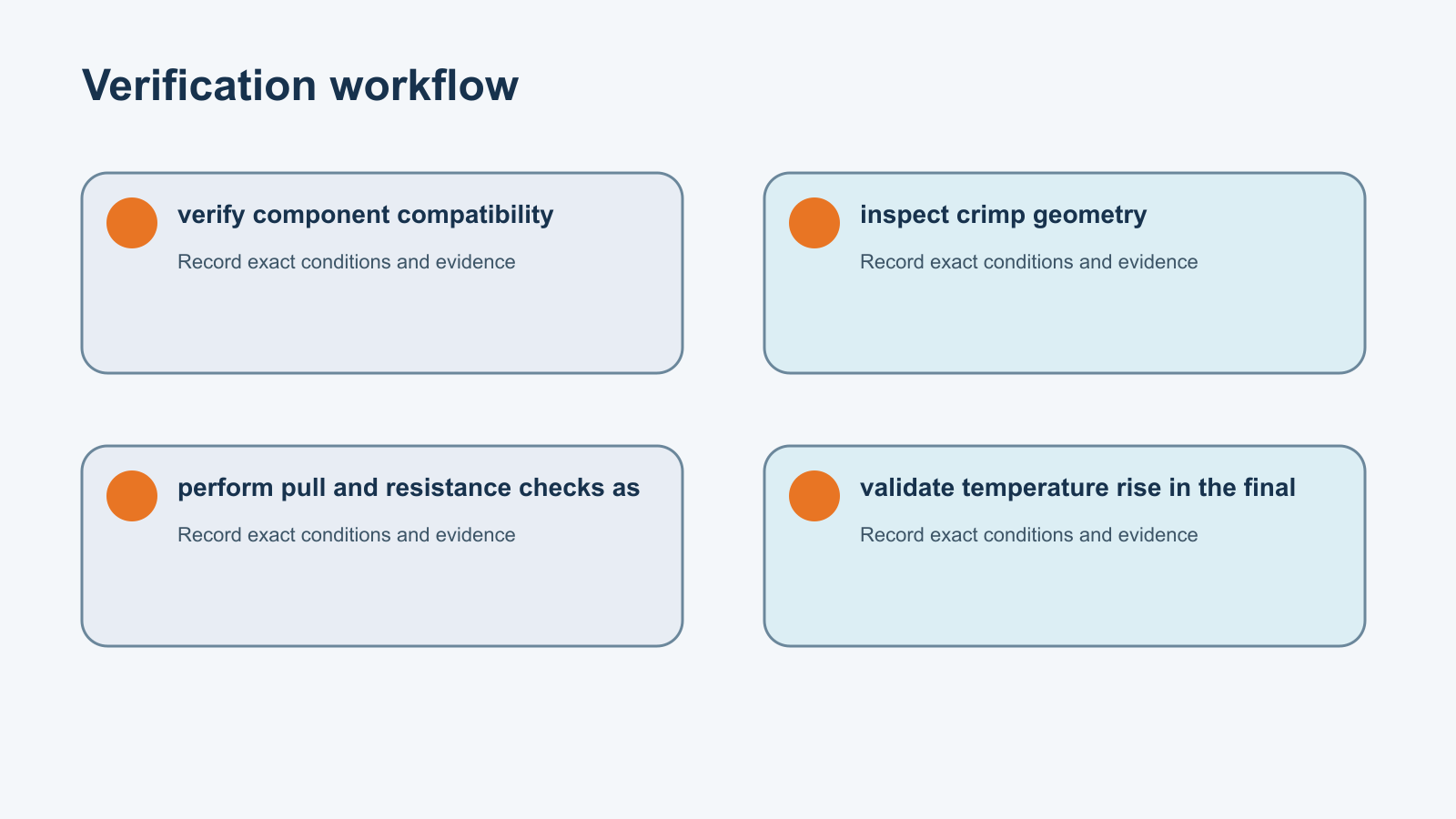

Verifizierungsablauf für die Dimensionierung der Kabelschuhe bei DC-Schütz
Die Verifizierungsschritte sollten an das genaue Schütz und die Einbaubedingungen gekoppelt sein.

Maßgebliche Referenzen und Grenzen für die sichere Verwendung

Dieser Artikel verwendet Verweise auf öffentliche Sicherheit und Technik als Grenzen und nicht als Ersatz für Produktzulassungen. Die von OSHA Ressourcen für elektrische Normen Erklären Sie, warum gefährliche Elektroarbeiten kontrollierte Verfahren und qualifiziertes Personal erfordern. Laut NIST SI-Elektrischer-Strom-Führung unterstützt konsistente Aufzeichnungen von Spannung, Strom und Widerstand. IEC- Übersicht zur elektrischen Sicherheit bietet einen Kontext für die normbasierte Planung, während die jeweils anwendbare Norm, Ausgabe, die Herstellerdaten und die Sicherheitseinschätzung des Projekts maßgeblich bleiben.

Lernvideo

Was ist ein Schütz und wie funktioniert es? von Electrician U dient als visuelle Einführung in die Schützfunktion. Es ersetzt weder die genaue Produktzeichnung, die Anwendungsstudie noch das genehmigte Prüfverfahren.

Was ist ein Schütz und wie funktioniert es?

Öffne das Lernvideo auf YouTube.

Häufig gestellte Fragen

Was ist die erste Eingabe, die bestätigt werden muss, um die Kabelklemme für Gleichstromrelais zu dimensionieren?

Beginnen Sie mit dem Leitermaterial, der Größe und der Verseilung. Dokumentieren Sie dessen Bandbreite, Herkunft, Toleranz und Betriebszustand, bevor Sie die Schütze vergleichen.

Kann eine Katalogbewertung den Antrag genehmigen?

Nein. Nennwerte hängen von den angegebenen Testbedingungen ab und lassen sich oft nicht kombinieren. Nutzen Sie den vollständigen Produktcode, Hinweise, Kennlinien und Projektbedingungen.

Sollte beim Testen ein universeller Bestätigungswert verwendet werden?

Nein. Verwenden Sie das genaue Hersteller- oder Projektkriterium und dokumentieren Sie die Messgrenze, die Instrumente, die Umgebung und die Unsicherheit.

Was gehört in die Lieferantenanfrage?

Beziehen Sie Leitermaterial, Größe und Strangbildung, Klemmengehäuse, Hand, Loch und Plattierung, Kontaktorenstift und Landedimensionen, Stromprofil und thermisches Umfeld sowie die Betriebsequenz, Schutz, Umgebung, Montage, Lebensziel und erforderliche Nachweise ein.

Wie soll mit einem fehlgeschlagenen oder unklaren Ergebnis umgegangen werden?

Bewahren Sie die Originaldaten auf, versetzen Sie das System in einen sicheren Zustand, überprüfen Sie die Methode, beschaffen Sie fehlende Produktnachweise und wiederholen Sie den Vorgang nur im Rahmen eines genehmigten Plans.

Abschlussprüfung

Genehmigen Sie das Design nur dann, wenn das genaue Produkt, die Anwendungsgrenzen, Zeichnungen, der Schutz, die Leiter, die Montage, die Umgebung, die Steuerungssequenz, die Abnahmekriterien und die Verifizierungsnachweise übereinstimmen. Dokumentieren Sie offene Annahmen und klären Sie diese vor der Produktion oder Freigabe für das Feld. Überprüfen Sie die Entscheidung erneut, wenn sich der Schützkode, die Lieferantenrevision, der Treiber, die Sicherung, die Sammelschiene, das Kabel, das Gehäuse, das Software-Timing oder die Betriebslast ändern.
