Die Anforderungen an die DC-Kontaktoren gemäß PPAP sollten mit dem Automobilkunden vereinbart werden, bevor Proben oder Produktionsunterlagen eingereicht werden. Definieren Sie die genaue Kontaktorenkonfiguration, die genehmigte Bauzeichnung, den Produktionsprozess, das Beweismaterial und die Genehmigungsbehörde. PPAP verbindet die Produktionsfähigkeit mit den Anforderungen des Kunden; es stellt weder eine DC-Unterbrechungsfestigkeit ein noch genehmigt ein Kontaktor für jede Fahrzeuganwendung. Fragen Sie nach der jeweiligen Einreichungsstufe, den kundenspezifischen Anforderungen und den Änderungsnotifizierungsregeln. Halten Sie die technischen Qualifikationen, die regulatorischen oder Zertifizierungsnachweise sowie die Genehmigungen für Produktionsteile getrennt voneinander, damit eine vollständige Dokumentenmappe nicht mit einer unbegrenzten Freigabe für die Anwendung verwechselt wird.
Beginnen Sie mit dem Weg zur Kundenzufriedenheit
Der Automobilkunde bestimmt den geltenden Zulassungsverfahren und die projektbezogenen Bedingungen. Erfahre die aktuellen Anforderungen direkt beim autorisierten Kundenkontakt, anstatt eine Internet-Checkliste zu kopieren. Überprüfe, ob der Kunde auf die AIAG PPAP, ein anderes Produktions-Teilzulassungsverfahren, oder auf einen maßgeschneiderten Prozess zurückgreift. Notiere die Dokumentenversion, den erforderlichen Einreichungsstatus, den Standort und den Umfang des Teils, die Einreichungszeit und die Person, die das Paket akzeptieren kann. Eine frühere Zulassung eines Lieferanten für einen anderen Kunden ist eine nützliche Erfahrung, aber sie genehmigt deinen Bestellcode nicht.
Benutzen Sie AIAG PPAP-Handbuchinformationen als primärer Rahmenreferenz. Die öffentliche Übersicht beschreibt den Zweck; erhalten Sie die entsprechenden Handbücher und Kundenunterlagen für detaillierte Anforderungen. Diese Anleitung organisiert praktische Fragen für den Kauf eines Kontaktors und reproduziert nicht das Handbuch, legt keine universellen Mustermengen fest oder ersetzt die Genehmigungsentscheidung des Kunden. Unklarheiten bezüglich der Anwendbarkeit sollten vor dem Kauf gelöst werden, bevor Teams eine Einreichung als angenommen annehmen.
Die Kontakteinstellungs- und Anwendungseingänge einfrieren
Definieren Sie die vollständige Teilenummer, die Spulenoption, die Kontaktanordnung, die Anschlussorientierung, die Montagedetails und alle enthaltenen Dämpfungselemente oder elektronische Steuerung. Verknüpfen Sie diese Details mit einem kontrollierten Entwurf und einer Überarbeitung. Ein Familieneinheitennamen oder ein nomineller Strom sind unzureichend, wenn bei Varianten Unterschiede in der Spulenführung, den Hilfskontakten oder der Schaltkreiskonstruktion bestehen. Angabe, welche Partei die Konstruktion kontrolliert und welche Änderungen vom Kunden geprüft werden müssen. Konsistenz der Bestellbeschreibung über alle Bestellungen, Zeichnungen, Proben und Prüfberichte hinweg gewährleisten.
Die angegebene DC-Last, die Steuerungsumspannung, die Installationsumgebung und die entsprechenden Gerätebedingungen müssen separat definiert werden. Diese Eingaben ermöglichen es der Technik, die für die Zulassungsprüfung erforderlichen Daten zu ermitteln. Nehmen Sie nicht an, dass ein Produktionszulassungspaket alle notwendigen Hochspannungs-Schaltprüfungen enthält. Sollte ein Leistungsmerkmal, eine Materialerklärung oder ein Zulassungsbericht fehlen, notieren Sie diese Lücke ausdrücklich, anstatt sie in einer generischen PPAP-Abschlussbescheinigung zu verbergen.
Verbinden Sie den Prozessablauf, die Risikobewertung und den Kontrollplan
Folgen Sie der vorgeschlagenen Produktionskette von der Wareneingangsbewertung über die Montage, Inspektion, Prüfung und Versand. Identifizieren Sie die Schritte, die die von der Zeichnung gesteuerten Eigenschaften des Schalters beeinflussen können. Beispiele hierfür sind die Identifizierung von Varianten, die Anschlussmontage, die Auswahl der Spulen und die endgültige Kontaktkonfiguration. Der eigentliche Lieferantenprozess bestimmt, was in die Überprüfung einbezogen werden darf; allein die Fotos können die Kontrollen nicht belegen. Fragen Sie nach der Verbindung der ausgelagerten Prozesse und der erworbenen Komponenten zur genehmigten Produktionskette.
Die Prozessrisikobewertung sollte den Kontrollplan und die Reaktionsempfehlungen prägen. Eine Kontrollmaßnahme, die nur in einer Darstellung enthalten ist, ist kein Beweis dafür, dass die Produktion sie anwendet. Vergleichen Sie die Dokumente mit den Anweisungen und Aufzeichnungen des jeweiligen Betriebes. Wenn eine Kennzahl eine besondere Kontrolle erfordert, vereinbaren Sie deren Bezeichnung und Methode mit dem Kunden. Entwerfen Sie nicht einfach ein besonderes Kennzeichnungszeichen oder eine universelle Schweregradierung, nur weil die Komponente in einem Batteriesystem eingesetzt wird.
Verwenden Sie eine Übermittlungsmatrix, um das Abkoppeln von Beweismitteln zu verhindern
Die folgende qualitative Matrix dient als Planungshilfe. Sie ist keine offizielle Liste der PPAP-Elemente und legt nicht fest, welche Dokumente beigetragen oder nicht beigetragen werden müssen. Vereinbaren Sie mit dem Kunden die Anwendbarkeit und die Einreichungsanforderungen. Jeder Beweismittelpunkt erhält einen Eigentümer-, Überarbeitung- und Ungelöst-Fragefeld, damit die Prüfer ein akzeptiertes Ergebnis von einer unvollständigen Anfrage unterscheiden können.
| Prüfen | Verlangte Beweismittel | Entscheidung oder Dokument |
|---|---|---|
| Designidentität | Genehmigtes Entwurf, Teilenummer und Revision | Die Muster bestätigen, und alle Berichte beschreiben dieselbe Konfiguration. |
| Produktionsweg | Verfahrensablauf und genehmigte Herstellungsbereiche | Überprüfen Sie, ob externe Schritte und eine abschließende Inspektion enthalten sind. |
| Risiko und Kontrolle | Anwendbares Prozessrisiko-Überprüfung- und Kontrollplan | Connect identifiziert Risiken in Verbindung mit Kontrollen und Reaktionsentscheidungen. |
| Maße | Dimensionale Ergebnisse und Beweise aus Messsystemen | Überprüfen Sie die Eignung des Instruments, die Methoden und die Identität der Ergebnisse. |
| Leistung | Anwendbares Material- und Funktionsprüfungsnachweis | Abgrenzen von Produktionsroutineüberprüfungen von der Qualifizierung der Anwendungen. |
| Produktionsdarstellung | Produktionsmuster und Laufprotokolle, die mit dem Kunden vereinbart wurden | Zeigen Sie, wo, wie und mit welchem genehmigten Verfahrensbeispiel die Proben hergestellt wurden. |
| Status der Freilassung | Entscheidung des Kunden und erforderliche Unterlagen zur Einreichung | Erstellen Sie eine vollständige, vorläufige oder abgelehnte Buchung in der tatsächlichen Terminologie des Kunden. |

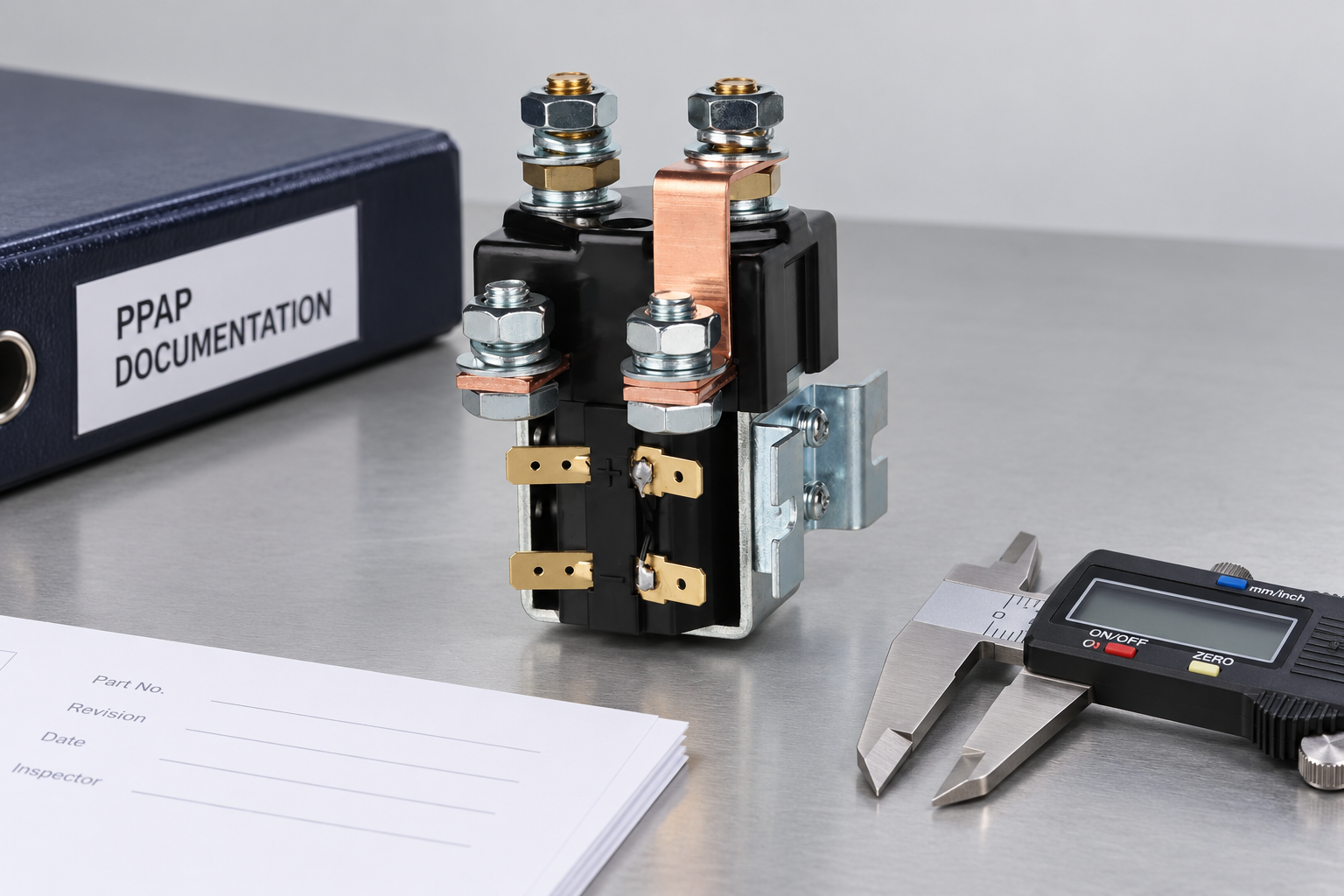

Verwirkung von dimensionalen Daten, die mit dem Entwurf verknüpft werden können
Nummern die Zeichnungsmerkmale kontrolliert und verknüpfen Sie jedes Ergebnis mit der inspizierten Einheit, dem Verfahren und der Änderungsversion der Zeichnung. Notieren Sie die Einheiten und die entsprechende Toleranz anstatt einer unbeschrifteten Messbogen. Fügen Sie die praktischen Montagesysteme und die Anschlussmöglichkeiten hinzu, wenn die Zeichnung des Kunden diese erfordert. Falls eine Eigenschaft nicht mit dem vorgeschlagenen Verfahren gemessen werden kann, lösen Sie das Problem vor der Meldung eines Ergebnisses. Ein optisch ähnliches Produkt ist keine Alternative zu dimensionalen Angaben.
NIST-Richtlinien zur metrologischen Rückverfolgbarkeit unterscheidet ein unterstütztes Messresultat von einer weitgehenden Aussage über die Ausrüstung. Berücksichtigen Sie die Methode, das Kalibrierungsverhältnis und die Unsicherheit, die für die Entscheidung über die Akzeptanz relevant sind. Ein Kalibrieretikett allein zeigt nicht an, dass ein Messgerät die erforderliche Toleranz erreichen kann. Achten Sie bei der Akzeptanz des Messsystems auf die geltenden Kundenprozesse und verweigern Sie jegliche Behauptung, dass das NIST den Kontaktor oder den Lieferanten genehmigt hat.
Halten Sie Leistungsnachweise innerhalb des tatsächlichen Rahmens.
Liste die funktionellen Anforderungen auf, die der Kunde von der Dokumentation erwarten darf. Für einen Kontakteure, der in Bereitschaft, Unterbrechungsbereitschaft, Spulenbetrieb, Isolierung, mechanisches Verhalten und Umgebungsbedingungen eingesetzt wird, können unterschiedliche Methoden und Berichte erforderlich sein. Ihre Anwendbarkeit hängt von der genehmigten Konstruktion und dem Projekt ab. Fragen Sie nach den Berichten, die als Nachweis für die Zulassung gelten, und nach den Kontrollen, die während der Produktion routinemäßig durchgeführt werden. Ein Niedrigenergie-Kontinuitätswert kann keine hohe Energie-DC-Brechleistung nachweisen.
Überprüfen Sie die genaue getestete Variante, die Konfiguration, die Bedingungen, die Annahmekriterien und den Bericht über die Revision. Erklären Sie alle Argumente zur Familie oder Ähnlichkeit und erhalten Sie gegebenenfalls die technische Genehmigung. Kennzeichnen Sie keine nicht verwandten Zertifikate oder Testsummarien als vollständige Zulassungsentscheidung. Wenn ein Lieferant nur teilweise Beweise vorlegen kann, halten Sie die Einschränkung sichtbar und definieren Sie die zusätzlichen Arbeiten vor der Freigabebestimmung. Dies schützt sowohl den Einkauf als auch die Ingenieure vor widersprüchlichen Interpretationen derselben Datei.
Dokumentieren Sie, dass die eingereichten Proben die Produktion repräsentieren.
Vereinbaren Sie, wie die Proben den geplanten Produktionsprozess darstellen müssen, einschließlich des Herstellungsstandorts, der Werkzeuge, der Ausrüstung, der Materialien und der relevanten Prozessbedingungen. Identifizieren Sie alle Prototypmethoden oder temporäre Ersatzmaßnahmen. Proben, die auf andere Weise hergestellt wurden, können zur Lernphase im Design beitragen, ohne jedoch den für die normale Versorgung vorgeschlagenen Prozess zu repräsentieren. Bewahren Sie deren Identität bei, damit ein attraktives Probenfoto nicht als Beweis für die Produktionsbereitschaft verwendet wird.
Führen Sie die Anforderungen des Kunden bezüglich der Quantitäten, der Betriebsbereiche, der Leistungsnachweise und der Einreichungsfristen nach. Diese Anleitung legt keine universellen Laufdauern, Probenanzahl oder Leistungsgrenzen fest. Wenn die Produktion die vereinbarten Bedingungen noch nicht erfüllen kann, geben Sie den Unterschied an und fordern Sie eine autorisierte Abwicklung an. Bewahren Sie die behaltenen Proben, die zugehörigen Aufzeichnungen und die über Identifikatoren verknüpften Einheiten auf. Verfolgbarkeit des Produktionslots Er erklärt, wie man diese Links auch nach dem Teilen oder Versand der Lagerbestände beibehalten kann.
Separater Genehmigungsstatus von der Versandgenehmigung
Notieren Sie die tatsächliche Entscheidung des Kunden sowie deren Umfang, einschließlich Teilenummer, Revision, Standort und etwaigen Einschränkungen. Ein auf ein Portal hochgeladenes Paket wird nicht zwangsläufig genehmigt. Eine vorläufige Genehmigung, sofern der Kunde dies zulässt, kann Mengen-, Zeit- oder Korrekturmaßnahmen enthalten. Die Beschaffung und Produktion benötigen denselben sichtbaren Status, damit ein ungelöstes Dokument nicht verschwindet, wenn die Bestellung dringender wird.
Vergeben Sie Eigentümern die Befugnis, offene Probleme zu öffnen und festzulegen, welche Beweise sie schließen müssen. Speichern Sie die ursprüngliche Einreichung, die nachfolgenden Änderungen und die Antworten der Kunden, anstatt die Historie mit einem einzigen grünen Status zu überschreiben. Wenn eine technische Abweichung oder eine temporäre Versandgenehmigung vorliegt, verknüpfen Sie diese mit dem Genehmigungsverlauf und prüfen Sie deren Grenzen separat. Geben Sie keine generische Lieferantenbescheinigung als Genehmigung für die Serienproduktion vor.
Die Kontrolle ändert sich nach der ursprünglichen Genehmigung
Erklären Sie, welche Produkt-, Prozess-, Standort-, Werkzeug- oder Quelländerungen eine Benachrichtigung erfordern und welche eine neue Meldung oder Kundenanforderung erfordern. Anwenden Sie die tatsächlichen Regeln des Kunden, anstatt zu glauben, dass jede Änderung identisch ist. Ein Lieferant kann zwar unverändert aussehen, doch seine Spulenvariante, der Kontaktmaterial, die Anschlussanordnung oder die zugelassene Produktionsroute ändern sich. Fragen Sie nach der Art und Weise, wie der Lieferant die effektive Chargenbegrenzung festlegt und verhindert, dass gemischte, nicht zugelassene Konfigurationen in eine Sendung gelangen.
Halten Sie eine Überprüfungspipeline bereit, die die frühere genehmigte Konstruktion mit der vorgeschlagenen Änderung und ihren Beweisen verknüpft. Überprüfen Sie die Auswirkungen auf sowohl die Produktionskontrollen als auch die Zulassung der Anwendung. Eine neue Genehmigung für die Produktion löst nicht automatisch alle technischen Fragen. Hersteller-Audit-Checkliste Hilft bei der Prüfung, ob der Dokumenten-Verarbeitungsprozess bis an den Produktionsstandort gelangt ist, während Prüfungsleitfaden für Proben Behandelt die separate technische Version.
Fragen Sie Sayoon nach einer detaillierten Antwort auf die Beweisführung

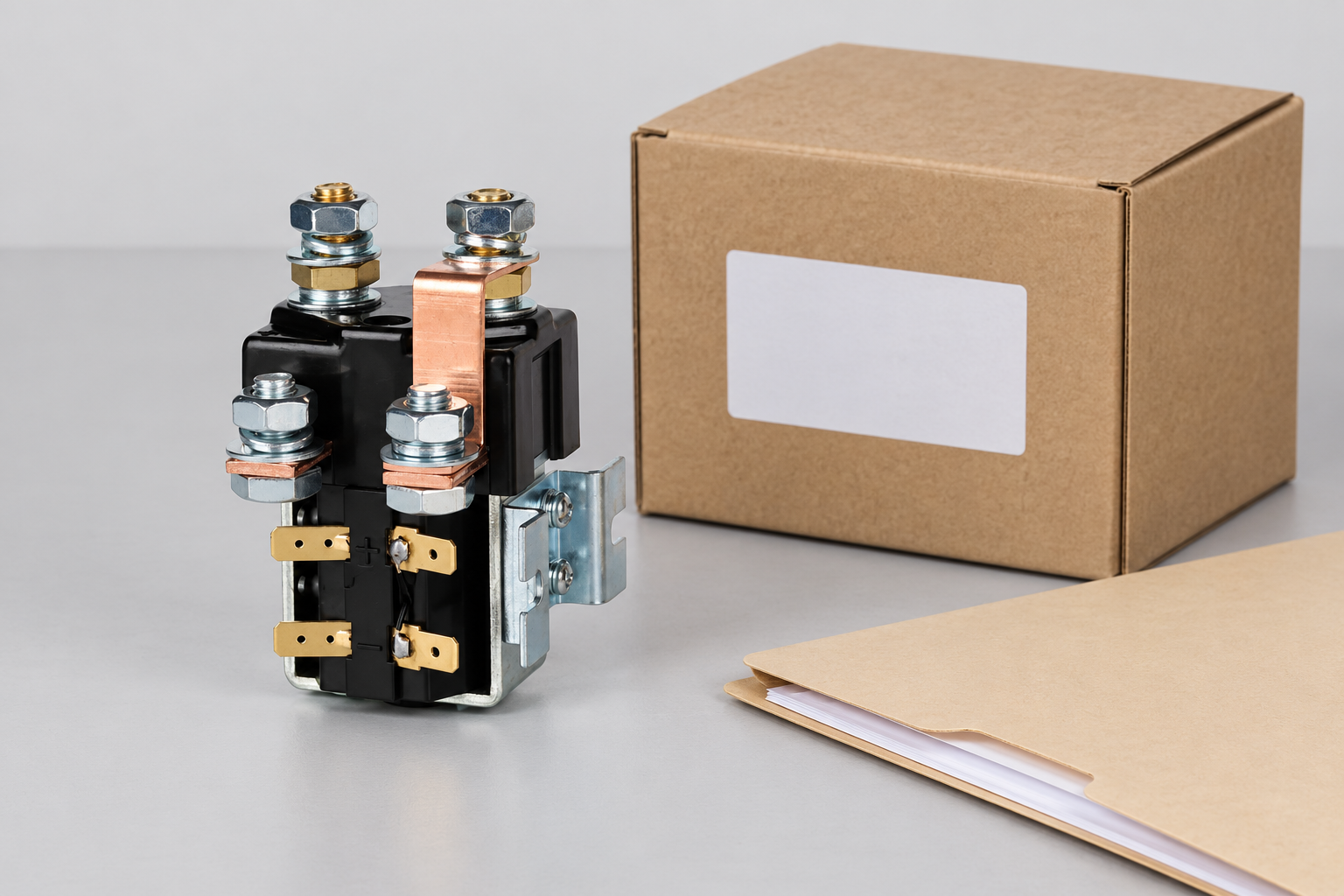

Das illustrierte CZWH100A-T SPDT Gleichstromschütz Es handelt sich um eine Konstruktionsreferenz und keine Garantie für die Automotive-Qualität, die PPAP-Fähigkeit oder die Kundenzulassung. Bevor Sie sie für ein Fahrzeugprojekt auswählen, müssen Sie die erforderlichen Konfigurations-, Einsatz- und Kundenerfüllungsanforderungen angeben. Fragen Sie nach den zu diesem Auftrag erforderlichen Dokumenten und Produktionsunterlagen sowie nach fehlenden Elementen.
Benutzen Sie Hub zur Auswahl von DC-Kontaktoren Um die Einreichung von Anträgen zu organisieren. Schicken Sie den Kunden zusammen mit der Angebotsanforderung die Genehmigungsvoraussetzungen mit den Dokumentenbesitzern, der Zeitplanung und offenen technischen Fragen. Achten Sie dabei auf eine klare Unterscheidung zwischen der Fähigkeit des Lieferanten, auf eine Anfrage zu antworten, und dem formell angenommenen Produktionspaket. Das nützliche Ergebnis ist eine auditable Freigabebestätigung, die durch entsprechende Belege untermauert wird, anstatt eine Ordnerdatei mit Dateinamen, die lediglich einer Checkliste ähneln.
Bildungsvideo: Die Kontaktaufnahme verstehen
Die nachfolgende Erklärung des Elektriker U erläutert, wie eine Spule Kontakte aufweist. Nutzen Sie sie, um die Unterscheidung zwischen Steuerung und Hauptschaltkreis zu verstehen, bevor Sie sich die Inspektionszeichnung ansehen. Sie vermittelt allgemeine Informationen und keine Testverfahren oder die Genehmigung des dargestellten Sayoon-Modells.
Schauen Sie sich die Bildungsanleitung „Elektriker U“ an.
Häufig gestellte Fragen
Legt die PPAP-Zulassung eine DC-Brechfestigkeit fest?
Nein. Die Genehmigung für Produktionsteile und die Zulassung für Anwendungen haben unterschiedliche Anwendungsbereiche. Verifizieren Sie die genaue Einschränkungspflicht anhand der entsprechenden technischen Dokumente.
Ist eine PPAP-Einreichungsstufe für jeden Kontaktor verpflichtend?
Nein. Bestätigen Sie die erforderliche Stufe, die Anwendbarkeit und die kundenspezifischen Bedingungen mit dem autorisierten Kundenkontakt.
Kannen Prototypensamples automatisch normale Serienfertigungen darstellen?
Nein. Identifizieren Sie den Prozesstyp und eventuelle Unterschiede zu der geplanten Produktionsroute, und erhalten Sie dann die erforderliche Kundenbestätigung.
Bewirkt ein Produktfoto die Autorisierung für den Einsatz in der Automobilindustrie?
Nein. Ein Foto identifiziert sichtbare Konstruktionen. Die Eignung für den Einsatz in der Automobilindustrie und die Produktionszulassung erfordern entsprechende Dokumente und genehmigte Entscheidungen.
