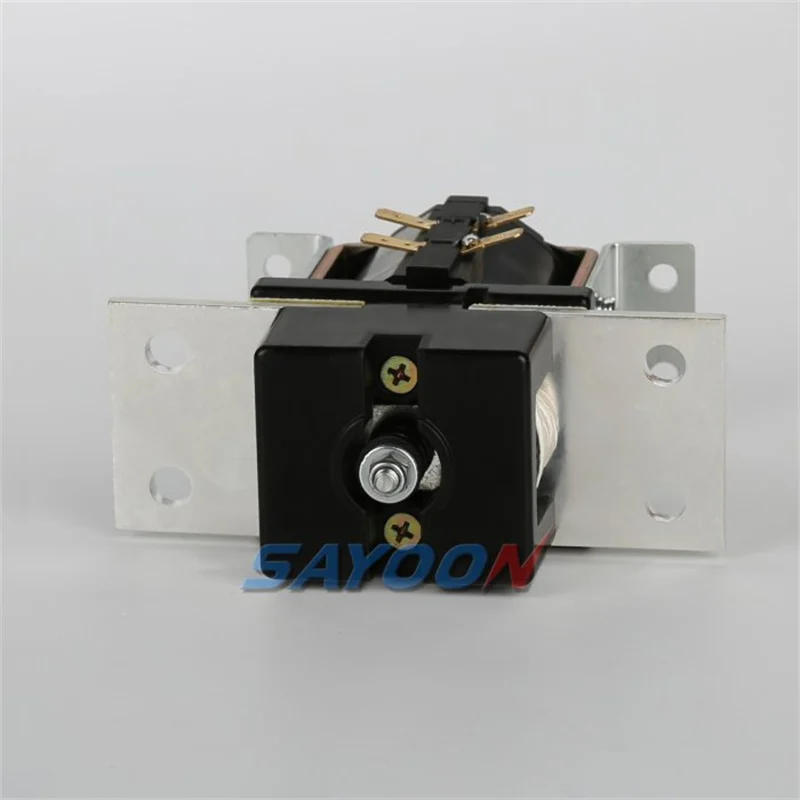

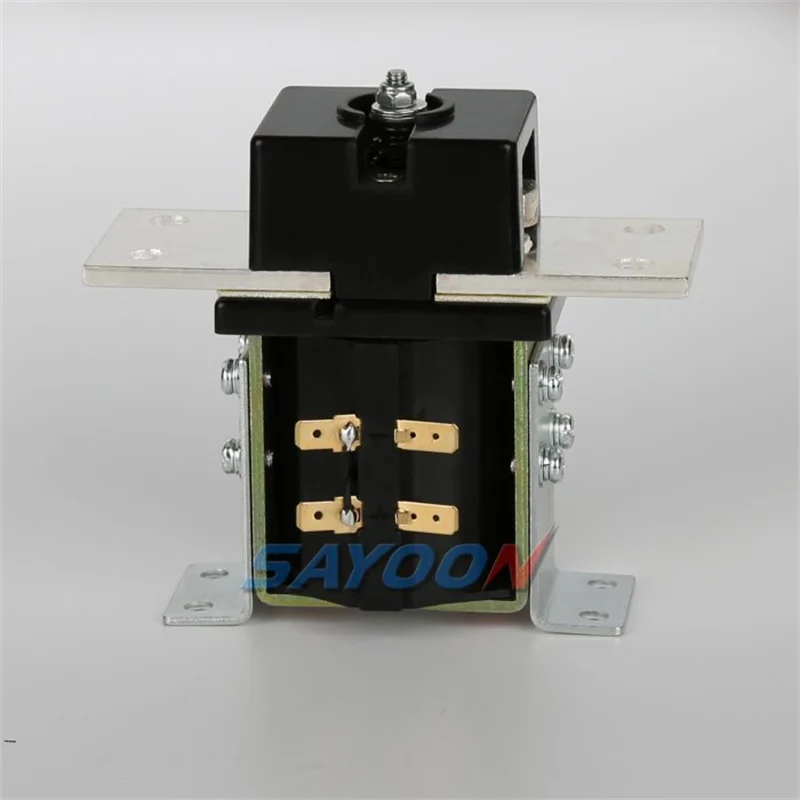

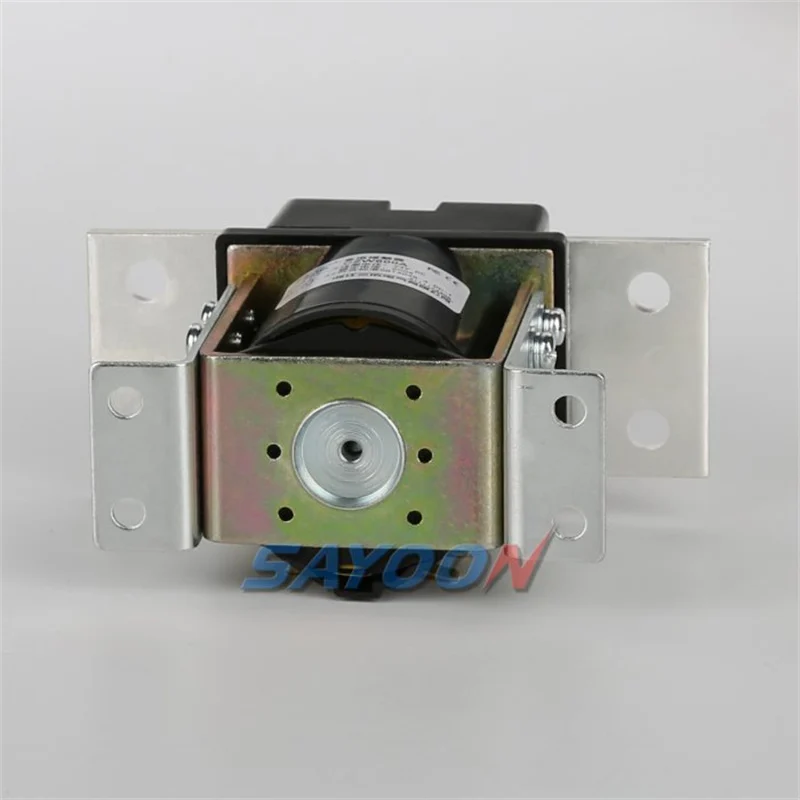

Contactor de corriente continua normalmente abierto CZW600A

CZW600A 600A Normally Open DC Contactor: Specifications & Selection

The SAYOON CZW600A is a contactor DC normalmente abierto de 600A para conmutación de corriente continua. Su contacto normalmente abierto se cierra cuando la bobina está energizada, permitiendo que el circuito de control cambie una carga DC separada. Seleccione el voltaje de la bobina independientemente del voltaje del circuito principal.

Corriente de carga nominal
600A a 48V DC
Voltaje de contacto
≤60V DC
Acuerdo de contacto
1 NO
Ejemplos de voltaje de bobina
12V / 24V / 48V DC
Terminales de carga
Tornillo M8 doble
Tipo de servicio
Continuo (predeterminado) o Intermitente

Aplicaciones y selección

Utilice la configuración normalmente abierta cuando la carga deba desconectarse en estado de bobina apagada. Revise la corriente continua, arranque de motor o corriente de entrada capacitiva, frecuencia de conmutación y temperatura ambiente. Confirme las clasificaciones de conexión y desconexión de DC en lugar de seleccionar únicamente por la corriente en el nombre del modelo.

Specify your CZW600A configuration

For CZW600A, send the load voltage and current, load type, required coil supply, operating duty, auxiliary contact needs, mounting dimensions and quantity. Confirm terminal connections and the selected version against the installation drawing. See the technical information and drawings below for further details.

Resumen

CARACTERÍSTICAS

Los contactores de corriente continua normalmente abiertos no solo desempeñan un papel importante en los sistemas de control eléctrico, sino que también son clave en equipos de automatización, control mecánico y arranque de motores. Su estructura sencilla y respuesta rápida permiten que funcione de manera estable en diversos entornos. Además, con el auge de las energías renovables y los vehículos eléctricos, el alcance de aplicación de los contactores de corriente continua normalmente abiertos también se está expandiendo. Proporcionan soluciones eficientes de control de corriente en sistemas de generación solar y estaciones de carga de vehículos eléctricos, promoviendo aún más el desarrollo de la tecnología de ingeniería eléctrica. Por lo tanto, dominar y aplicar el conocimiento de los contactores de corriente continua normalmente abiertos es un paso importante para que los ingenieros eléctricos mejoren sus habilidades profesionales y afronten los desafíos futuros.

IMPLICACIÓN DEL MODELO SAYOON

CZW

600A

-S

-K

-2L

-□

/24V

1

2

3

4

5

6

7

1

Tipo de producto

2

Corriente nominal

3

Interruptor auxiliar: Ninguno-Sin interruptor auxiliar; S-Con interruptor auxiliar

4

Estructura de sujeción magnética: K-Retención magnética de dos articulaciones (bobina simple, autoblocante de dos articulaciones); 2K-Retención magnética de tres articulaciones (Doble bobina, autoblocante de tres articulaciones)

5

Tipo de soporte de montaje: 2L- Dos verticales (por defecto); M-Horizontal

6

Otros códigos de función: l-Con diodo supresor; R-Con resistencia precargada; CO-Continuo; ENIntermitente

7

Tensión nominal de la bobina: 12V, 24V, 36V, 48V, 60V, 72V, etc.

Usos

Este producto tiene un contacto normalmente abierto, para vehículos eléctricos, equipos de telecomunicaciones, maquinaria de ingeniería, baterías de automóviles, carretillas elevadoras eléctricas, trenes, barcos y sistemas de control electrónico como fuentes de alimentación ininterrumpida.

Parámetros Técnicos: (Versión 1.62)

 Tipo de producto SAYOON

 CZW600A

 Formulario de contacto  1 NO
 Tensión nominal de la bobina (CC V)  6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V, 150V, 220V, etc.
 Tensión de contacto (CC V)  ≤60V
 Corriente de carga nominal del circuito de contacto de 48V (DC-1)  600A
 Caída de tensión típica en los contactos por cada 100A  >80 mV
 El voltaje de activación de enfriamiento a (20±5)℃ (V)  ≯70%
 Voltaje de caída de refrigeración a (20±5)℃ (V)  ≯35%,≮5%
 Rango de voltaje de trabajo de la bobina a 40 ℃  0,8-1,2 us
 Tiempo de desconexión (contactos normalmente abiertos)  50 ms
 Tiempo de actuación (contactos n.a. al cierre)  50 ms
 Tiempo máximo de rebote para conexión de contactos  10 ms
 Tiempo máximo de rebote para la desconexión de contactos  3 ms
 Resistencia de aislamiento  20 MΩ
 Resistencia dieléctrica para resistir  50Hz/60Hz 1000VAC 1 minuto
 Corrientes de falta típicas que se pueden interrumpir  1800A/5ms a 48V DC
 Potencia de la bobina (W)  20-45
 Aumento de temperatura de la bobina (K)  ≤60
 Aumento de temperatura en el terminal de salida (K)  ≤65
 Vida eléctrica  10 000 veces
 Vida útil mecánica  300 000 veces
 Pliego de condiciones  Continuo (predeterminado) o Intermitente
 Material de contacto  Aleación de plata
 Tipo de terminal de carga  Tornillo M8 doble
 Tipo de terminal de bobina  Terminales de pala de 6,3 mm
 Carga nominal del contacto auxiliar (opcional)  2A/48VCC, 5A/24VCC
 Certificación de organización de pruebas  CE, FCC



Nota: Teniendo en cuenta los diferentes entornos de uso de los clientes, que requieren un enfoque específico de las funciones, y con el fin de mejorar las propiedades generales de nuestros productos, SAYOON puede ajustar los parámetros de la bobina, el aumento de temperatura, etc. Los parámetros anteriores son meramente orientativos. Para obtener más detalles, consulte las directrices de selección y uso del contactor de CC de SAYOON.

Curva característica de carga

  • Detalle del conmutador de CA de alta tensión SEV600AH (3)
  • Detalle del conmutador de CA de alta tensión SEV600AH (2)

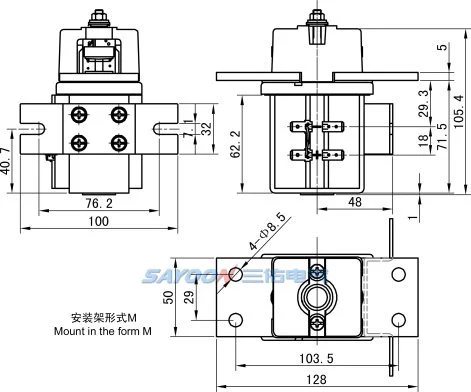

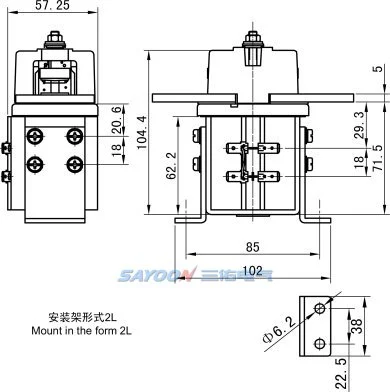

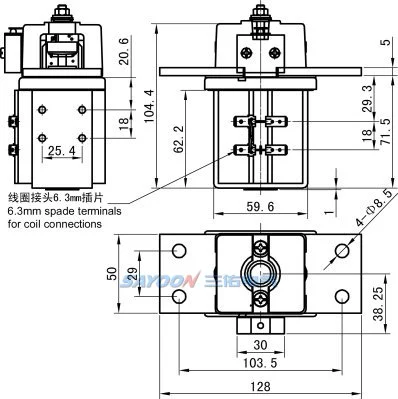

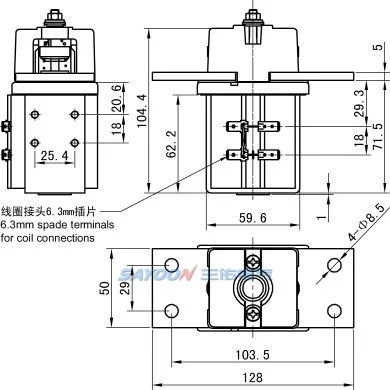

Diagrama de instalación

czw600aczw600a_1czw600a_2czw600a_3

Diagrama de cableado

szj-10-d_e

Curva de temperatura

xqws-czw100a

Capacidad mecánica y uso del entorno

 Par de apriete del terminal M8 (N.m)  ≯9,0 adecuado
 Par de salida de la bobina (N·m)  ≯0.8 adecuado
 Temperatura ambiente  -25~+70℃
 Humedad relativa  +20 ℃ 98%
 Frecuencia de vibración en la posición fija  3G, 1–50 Hz, amplitud de 0.5 mm
 Conmoción cerebral  (60~100) veces/minuto, aceleración≤4g
 Altitud  2000m
 Instrucciones de instalación  Aleatorio
 Protección internacional  IP40 (Según IEC60947)

Instrucción de pedido

 Tipo de producto SAYOON

 CZW600A

 U.N.W.  1806g
 Tipo de soporte de montaje  2L Dos Verticales (predeterminado), M Horizontal



Al realizar la orden, por favor indique lo siguiente: nombre, modelo completo, especificación de la tensión de la bobina de control, tipo de carcasa de instalación, si incluye contacto auxiliar, cantidad de pedido. Por ejemplo: Contactor DC SZJ600A/24V 100 unidades, indicando la corriente nominal de carga 600A, sin contacto auxiliar, soporte de montaje por defecto, tensión de control de la bobina 24V compra 100 unidades. Productos con especificación de tensión especial, como los requeridos por el usuario, pueden ser pedidos especiales.
