CZWJ100A 2NO Contacto DC

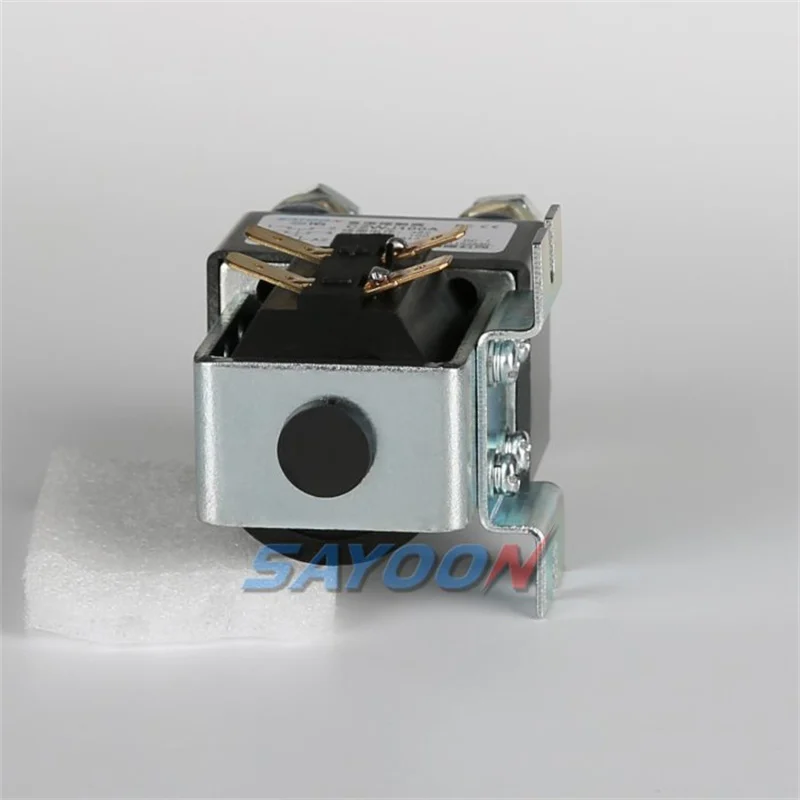

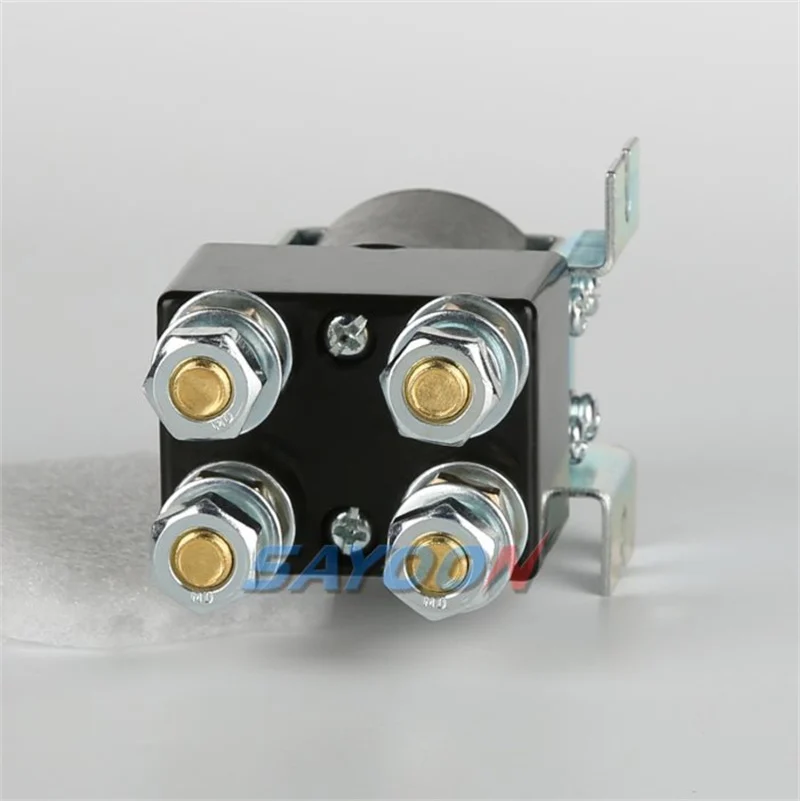

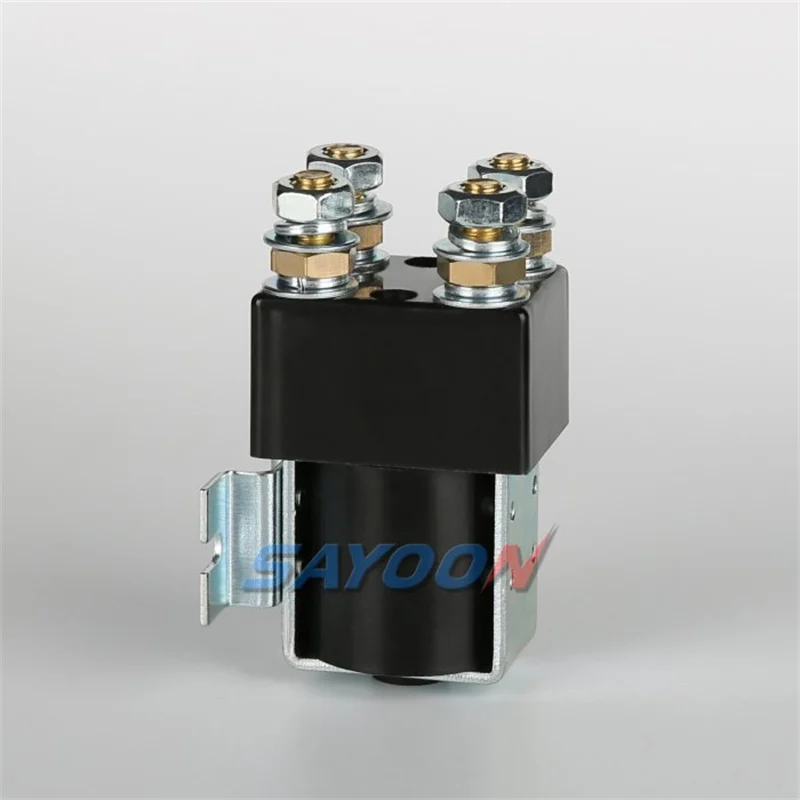

CZWJ100A 100A 2NO DC Contactor: Specifications & Selection

The SAYOON CZWJ100A is a 100A 2no dc contactor for DC switching. Check the circuit arrangement and terminal diagram to establish which contacts close, open or transfer together. Contact count alone does not establish a compatible replacement.

Corriente de carga nominal
100 A a 48 V CC
Voltaje de contacto
≤60V DC
Acuerdo de contacto
2 NO
Ejemplos de voltaje de bobina
12V / 24V / 48V DC
Terminales de carga
Tornillo M8
Tipo de servicio
Continuo o Intermitente (predeterminado)

Aplicaciones y selección

For multiple normally open circuits, verify the number of poles, which paths operate together and the load on each path. Check controller sequencing and the terminal drawing; do not assume a multipole contactor provides direction reversal by itself.

Specify your CZWJ100A configuration

For CZWJ100A, send your circuit diagram, load voltage and current, required switching sequence, coil voltage, duty cycle and quantity. Request the terminal layout and confirmation of the exact contact configuration and mounting dimensions. See the technical information and drawings below for further details.

Resumen

CARACTERÍSTICAS

 Sistemas de Energía: Distribución y Control
 El contacto DC CZWJ200A 2NO también es una parte integral del sistema de energía para la distribución y control de energía DC. Este contacto es adecuado para equipos de conversión y distribución de energía, asegurando una gestión eficiente de la energía eléctrica. Su diseño robusto y rendimiento confiable lo convierten en una opción ideal para aplicaciones que requieren una gestión constante de energía. Al facilitar la distribución segura de energía DC, el contacto DC CZWJ200A 2NO desempeña un papel vital en el mantenimiento de la estabilidad y eficiencia de los sistemas de energía.
 Transporte Ferroviario: Mejorando la Infraestructura de Transporte
 En el campo del transporte ferroviario, los contactos DC CZWJ200A 2NO se utilizan para controlar sistemas de energía DC en ferrocarriles electrificados y sistemas de metro. Su capacidad para gestionar grandes corrientes y garantizar una operación segura es fundamental para la fiabilidad del transporte público. Al proporcionar un control de energía eficiente, los contactos contribuyen a la operación fluida de trenes y metros y mejoran la eficiencia general de las redes de transporte urbano. El papel de los contactos DC CZWJ200A 2NO en el transporte ferroviario destaca su importancia en el desarrollo de infraestructuras modernas.
 Equipamiento de Comunicación y Sistema de Gestión de Baterías
 Los contactos DC CZWJ200A 2NO también se utilizan en equipos de comunicación para gestionar y controlar la energía DC en estaciones base de comunicaciones y equipos relacionados. Su fiabilidad garantiza servicios de comunicación ininterrumpidos, lo cual es fundamental en el mundo interconectado de hoy. Además, los contactos desempeñan un papel clave en los sistemas de gestión de baterías, controlando el flujo de corriente durante la carga y descarga de las baterías. Esta función es crucial para garantizar la seguridad y el rendimiento de las baterías, haciendo que los contactos DC CZWJ200A 2NO sean componentes indispensables en soluciones de almacenamiento de energía.

IMPLICACIÓN DEL MODELO SAYOON

CZWJ

100A

-M

-□

/24V

1

2

3

4

5

1

Tipo de producto

2

Corriente nominal

3

Tipo de soporte de montaje: M-Horizontal (predeterminado); L-Una vertical; 2L-Dos verticales; X-Oblicuo; 2N-Trasero

4

Otros códigos de función: l-Con diodo supresor; R-Con resistencia precargada; CO-Continuo; ENIntermitente

5

Tensión nominal de la bobina: 12V, 24V, 36V, 48V, 60V, 72V, etc.

Usos

Este producto tiene dos contactos normalmente abiertos, para triciclos eléctricos, maquinaria y equipos eléctricos, vehículos recreativos, barredoras, sistemas, máquinas cerámicas, carros de lanzamiento, carros de ladrillos, carros de limpieza, barcos solares

Parámetros Técnicos: (Versión 1.48)

 Tipo de producto SAYOON

 CZWJ100A

 Formulario de contacto  2 NO
 Tensión nominal de la bobina (CC V)  6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V, 150V, 220V, etc.
 Tensión de contacto (CC V)  ≤60V
 Corriente de carga nominal del circuito de contacto de 48V (DC-1)  100A
 Caída de tensión típica en los contactos por cada 100A  >80 mV
 El voltaje de activación de enfriamiento a (20±5)℃ (V)  ≯70%
 Voltaje de caída de refrigeración a (20±5)℃ (V)  ≯35%,≮5%
 Rango de voltaje de trabajo de la bobina a 40 ℃  0,8-1,2 us
 Tiempo de desconexión (contactos normalmente abiertos)  40ms
 Tiempo de actuación (contactos n.a. al cierre)  12ms
 Tiempo máximo de rebote para conexión de contactos  10 ms
 Tiempo máximo de rebote para la desconexión de contactos  3 ms
 Resistencia de aislamiento  20 MΩ
 Resistencia dieléctrica para resistir  50Hz/60Hz 1000VAC 1 minuto
 Corrientes de falta típicas que se pueden interrumpir  800A/5ms a 48V CC
 Potencia de la bobina (W)  14-23
 Aumento de temperatura de la bobina (K)  ≤80
 Aumento de temperatura en el terminal de salida (K)  ≤65
 Vida eléctrica  20 000 veces
 Vida útil mecánica  300 000 veces
 Pliego de condiciones  Continuo o Intermitente (predeterminado)
 Material de contacto  Aleación de plata
 Tipo de terminal de carga  Tornillo M8
 Tipo de terminal de bobina  Terminales de pala de 6,3 mm
 Certificación de organización de pruebas  CE, FCC



Nota: Teniendo en cuenta los diferentes entornos de uso de los clientes, que requieren un enfoque específico de las funciones, y con el fin de mejorar las propiedades generales de nuestros productos, SAYOON puede ajustar los parámetros de la bobina, el aumento de temperatura, etc. Los parámetros anteriores son meramente orientativos. Para obtener más detalles, consulte las directrices de selección y uso del contactor de CC de SAYOON.

Curva característica de carga

  • Detalle del contactor HV DC SEV100AD (4)
  • Detalle del contactor HV DC SEV100AD (3)

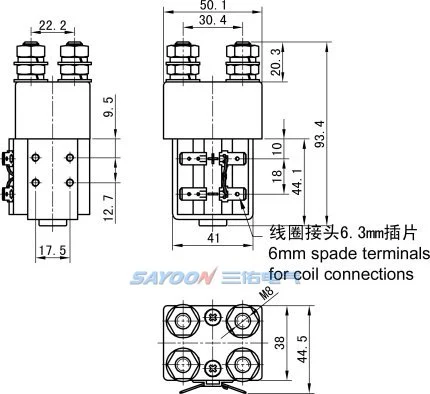

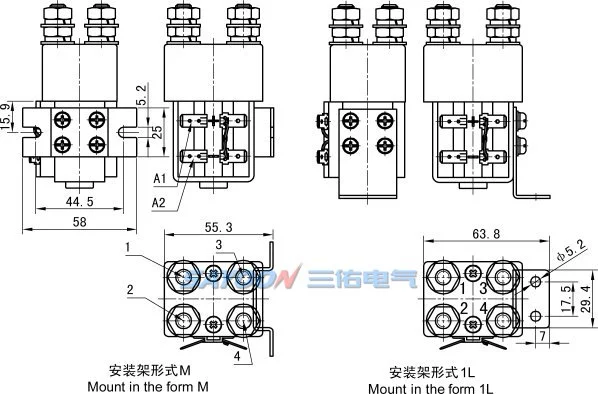

Diagrama de instalación

czwj100aczwj100a_1

Diagrama de cableado

czw-20_e

Curva de temperatura

xqws-sdc15-200a

Capacidad mecánica y uso del entorno

 Par de apriete del terminal M8 (N.m)  ≯9,0 adecuado
 Par de salida de la bobina (N·m)  ≯0.8 adecuado
 Temperatura ambiente  -25~+70℃
 Humedad relativa  +20 ℃ 98%
 Frecuencia de vibración en la posición fija  3G, 1–50 Hz, amplitud de 0.5 mm
 Conmoción cerebral  (60~100) veces/minuto, aceleración≤4g
 Altitud  2000m
 Instrucciones de instalación  Aleatorio
 Protección internacional  IP40 (Según IEC60947)

Instrucción de pedido

 Tipo de producto SAYOON

 CZWJ100A

 U.N.W.  475g
 Cantidad de bultos.  60 unidades
 Tipo de soporte de montaje  Horizontal en M (predeterminado), 1L Uno vertical, 2L Dos vertical, X Oblicuo, 2N Trasero



Al realizar un pedido, por favor indique lo siguiente: nombre, modelo completo, especificación de voltaje de la bobina de control, tipo de marco de instalación, si lleva contacto auxiliar, cantidad de pedido. Por ejemplo: Contacto DC CZWJ100A/24V 100 unidades, indicando la corriente nominal de carga de 100A, sin contacto auxiliar, soporte de montaje predeterminado
