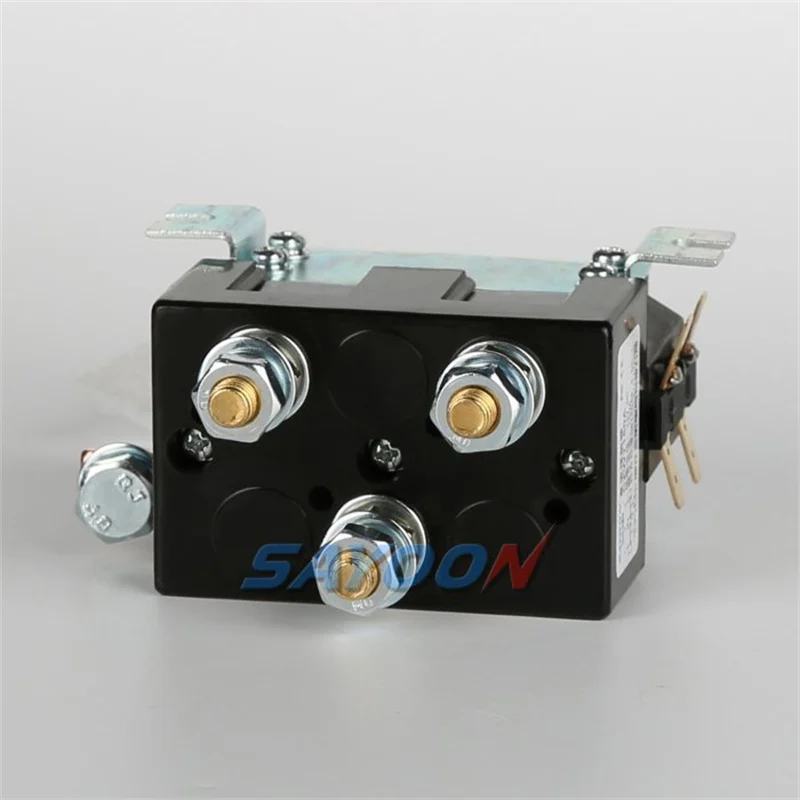

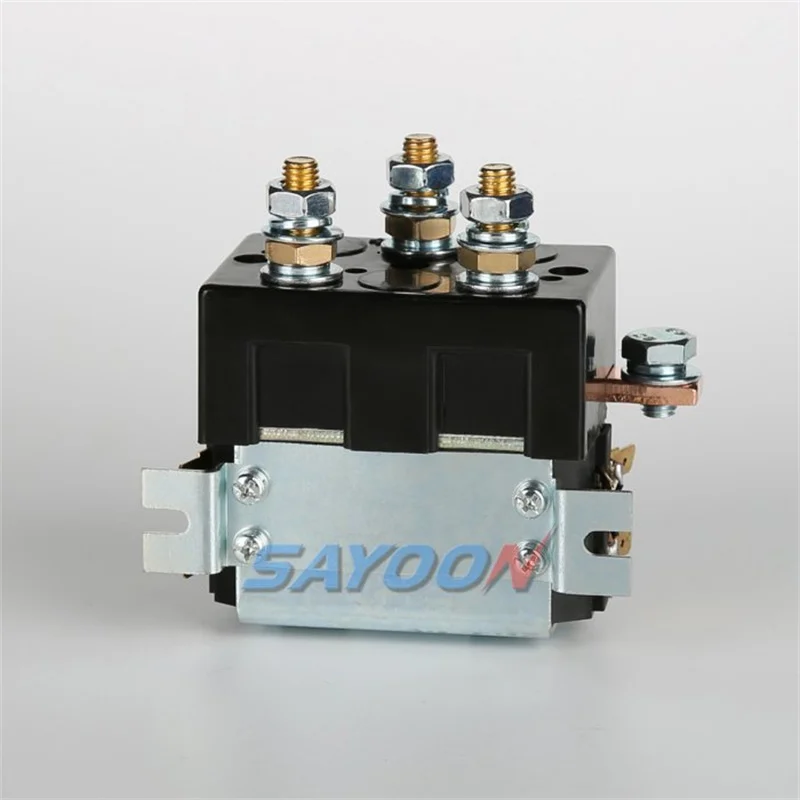

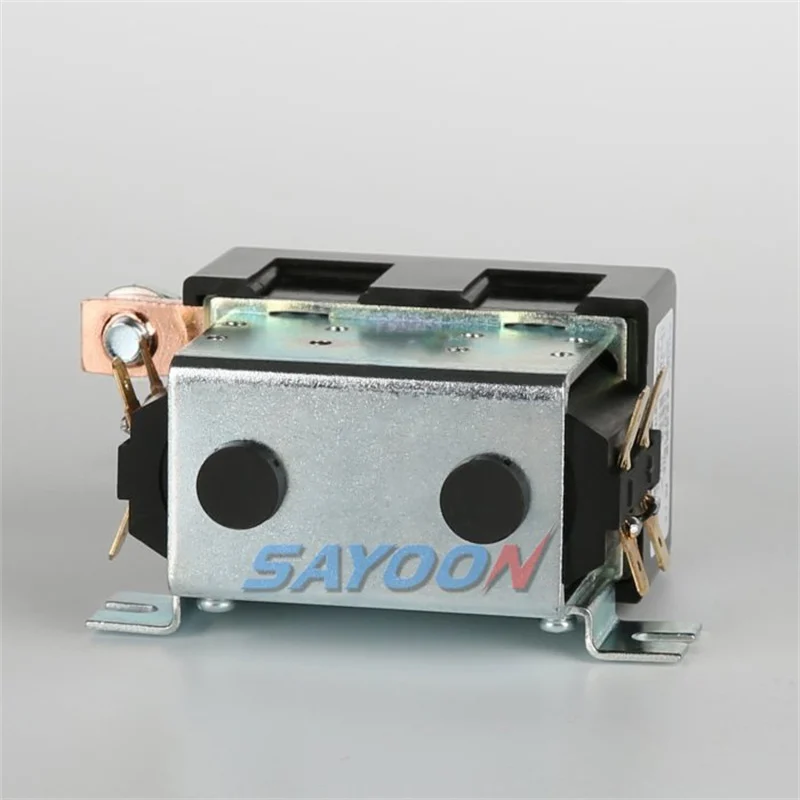

CZWT150A Contacto Reverso DC DPDT

CZWT150A 150A DPDT Reversing DC Contactor: Specifications & Selection

The SAYOON CZWT150A is a 150A dpdt reversing dc contactor for DC switching. Check the circuit arrangement and terminal diagram to establish which contacts close, open or transfer together. Contact count alone does not establish a compatible replacement.

Corriente de carga nominal
150A at 48V DC
Voltaje de contacto
≤80V DC
Acuerdo de contacto
Convierte los dos grupos (DPDT)
Ejemplos de voltaje de bobina
12V / 24V / 48V DC
Terminales de carga
Tornillo M8
Tipo de servicio
Continuo o Intermitente (predeterminado)

Aplicaciones y selección

For a DC reversing circuit, confirm motor starting and stall current, direction-change sequence, interlocking and switching under load. Verify the required off interval and terminal connections against the selected model drawing before commissioning.

Specify your CZWT150A configuration

For CZWT150A, send your circuit diagram, load voltage and current, required switching sequence, coil voltage, duty cycle and quantity. Request the terminal layout and confirmation of the exact contact configuration and mounting dimensions. See the technical information and drawings below for further details.

Resumen

CARACTERÍSTICAS

Otra ventaja significativa de los contactores DC DPDT es su velocidad de respuesta rápida. La capacidad de conmutar rápidamente es fundamental para un control eficiente del circuito, especialmente en aplicaciones de automatización y robótica. Los retrasos en el conmutado pueden causar problemas de rendimiento y pérdida de productividad. Los contactores DC DPDT están diseñados para minimizar estos retrasos, garantizando un control oportuno y eficiente del circuito. Esta capacidad de respuesta rápida es crucial en entornos donde el tiempo es esencial, como en líneas de ensamblaje automatizadas o sistemas robóticos.

IMPLICACIÓN DEL MODELO SAYOON

CZW

T

150A

-S

-C

-M

-□

/24V

1

2

3

4

5

6

7

8

1

Tipo de producto

2

Estructura del circuito: Doble bobina, doble circuito, conmutación positiva y negativa

3

Corriente nominal

4

Interruptor auxiliar: Ninguno-Sin interruptor auxiliar; S-Con interruptor auxiliar

5

Soplo magnético

6

Tipo de soporte de montaje: M-Horizontal (predeterminado); 2L-Dos verticales; 4L-Cuatro verticales; N-Vertical multifuncional

7

Otros códigos de función: l-Con diodo supresor; R-Con resistencia precargada; CO-Continuo; ENIntermitente

8

Tensión nominal de la bobina: 12V, 24V, 36V, 48V, 60V, 72V, etc.

Usos

Este producto tiene contactos de fase de conmutación, para triciclos eléctricos, maquinaria y equipos eléctricos, vehículos recreativos, barredoras, sistemas, máquinas cerámicas, carros de lanzamiento, carros de ladrillos, carros de limpieza, barcos solares

Parámetros técnicos: (Versión 1.44)

 Tipo de producto SAYOON

 CZWT150A

 Formulario de contacto  Convierte los dos grupos (DPDT)
 Tensión nominal de la bobina (CC V)  6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V, 150V, 220V, etc.
 Tensión de contacto (CC V)  ≤80V
 Corriente de carga nominal del circuito de contacto de 48V (DC-1)  150A
 Caída de tensión típica en los contactos por cada 100A  >80 mV
 El voltaje de activación de enfriamiento a (20±5)℃ (V)  ≯70%
 Voltaje de caída de refrigeración a (20±5)℃ (V)  ≯35%,≮5%
 Rango de voltaje de trabajo de la bobina a 40 ℃  0,8-1,2 us
 Tiempo de desconexión (contactos normalmente abiertos)  40ms
 Tiempo de actuación (contactos n.a. al cierre)  12ms
 Tiempo máximo de rebote para conexión de contactos  10 ms
 Tiempo máximo de rebote para la desconexión de contactos  3 ms
 Resistencia de aislamiento  20 MΩ
 Resistencia dieléctrica para resistir  50Hz/60Hz 1000VAC 1 minuto
 Corrientes de falta típicas que se pueden interrumpir  800A/5ms a 48V CC
 Potencia de la bobina (W)  14-23
 Aumento de temperatura de la bobina (K)  ≤80
 Aumento de temperatura en el terminal de salida (K)  ≤65
 Vida eléctrica  20 000 veces
 Vida útil mecánica  300 000 veces
 Pliego de condiciones  Continuo o Intermitente (predeterminado)
 Material de contacto  Aleación de plata
 Tipo de terminal de carga  Tornillo M8
 Tipo de terminal de bobina  Terminales de pala de 6,3 mm
 Carga nominal del contacto auxiliar (opcional)  2A/48VCC, 5A/24VCC
 Certificación de organización de pruebas  CE, FCC



Nota: Teniendo en cuenta los diferentes entornos de uso de los clientes, que requieren un enfoque específico de las funciones, y con el fin de mejorar las propiedades generales de nuestros productos, SAYOON puede ajustar los parámetros de la bobina, el aumento de temperatura, etc. Los parámetros anteriores son meramente orientativos. Para obtener más detalles, consulte las directrices de selección y uso del contactor de CC de SAYOON.

Curva característica de carga

  • Detalle del contactor HV DC SEV100AD (4)
  • Detalle del contactor HV DC SEV100AD (3)

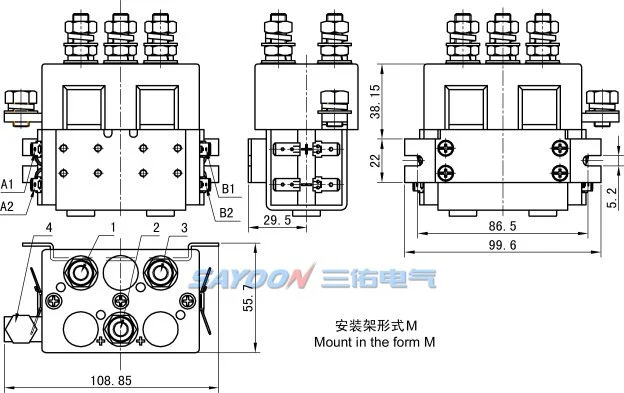

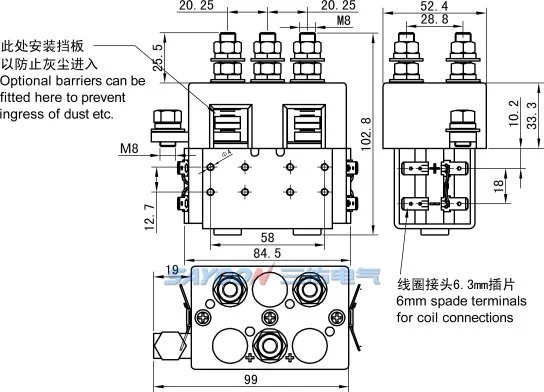

Diagrama de instalación

czwt150aczwt150a_1

Diagrama de cableado

czw-22_e

Otro diagrama de cableado

czw-22_1_e

Curva de temperatura

xqws-sdc15-200a

Capacidad mecánica y uso del entorno

 Par de apriete del terminal M8 (N.m)  ≯9,0 adecuado
 Par de salida de la bobina (N·m)  ≯0.8 adecuado
 Temperatura ambiente  -25~+70℃
 Humedad relativa  +20 ℃ 98%
 Frecuencia de vibración en la posición fija  3G, 1–50 Hz, amplitud de 0.5 mm
 Conmoción cerebral  (60~100) veces/minuto, aceleración≤4g
 Altitud  2000m
 Instrucciones de instalación  Aleatorio
 Protección internacional  IP40 (Según IEC60947)

Instrucción de pedido

 Tipo de producto SAYOON

 CZWT150A

 U.N.W.  1010g
 U.G.W.  1070g
 Cantidad de bultos.  30 Piezas
 Med.(cm)  36*32.5*35.5
 Tipo de soporte de montaje  Horizontal en forma de M (predeterminado), 2L Dos verticales, 4L cuatro verticales, N Vertical multifuncional



Al realizar la orden, por favor indique lo siguiente: nombre, modelo completo, especificación de la tensión de la bobina de control, tipo de carcasa de instalación, si incluye contacto auxiliar, cantidad de pedido. Por ejemplo: Contactor DC SZJ600A/24V 100 unidades, indicando la corriente nominal de carga 600A, sin contacto auxiliar, soporte de montaje por defecto, tensión de control de la bobina 24V compra 100 unidades. Productos con especificación de tensión especial, como los requeridos por el usuario, pueden ser pedidos especiales.
