Arrancador SDC15-100A Contacto DC

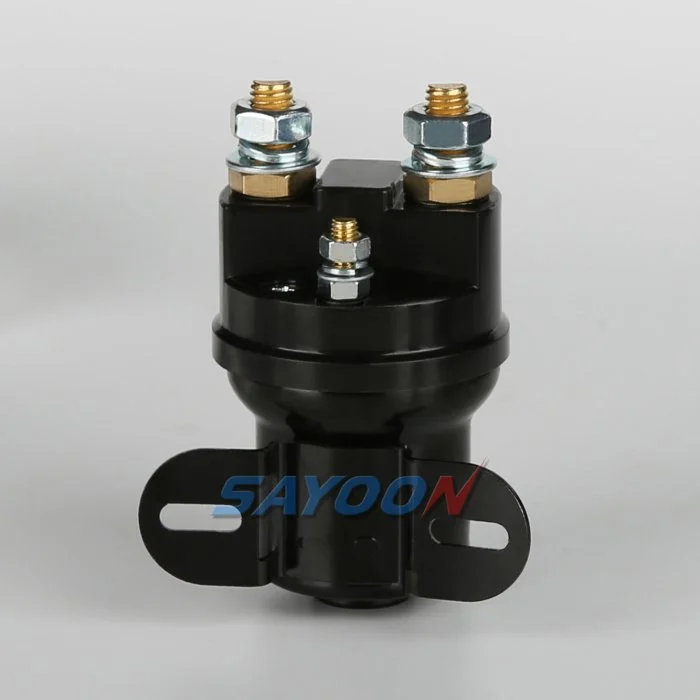

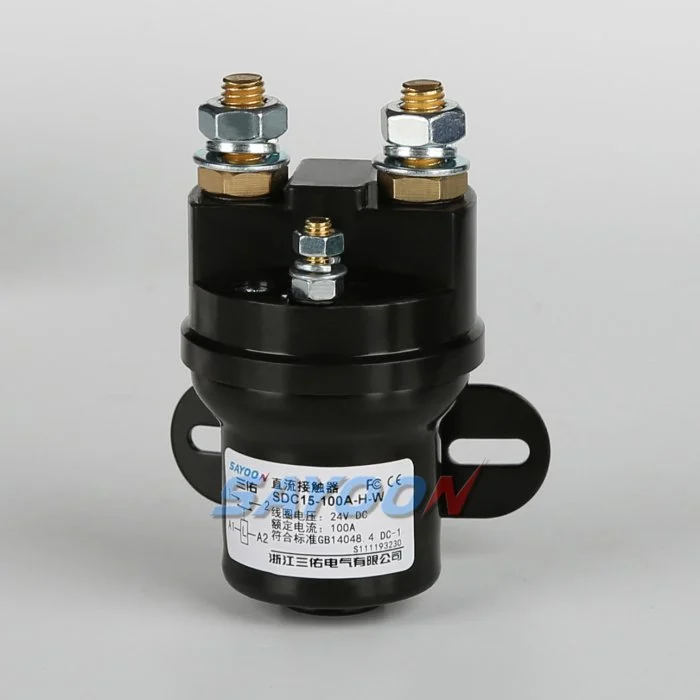

SDC15-100A 100A Starter DC Contactor: Specifications & Selection

The SAYOON SDC15-100A is a 100A starter dc contactor for DC switching. Select the coil supply and operating duty for the starting sequence, while checking the main contacts against the actual starting current and DC voltage.

Corriente de carga nominal
100 A a 48 V CC
Voltaje de contacto
≤80V DC
Acuerdo de contacto
1 NO
Ejemplos de voltaje de bobina
12V / 24V / 48V DC
Terminales de carga
Tornillo M8
Tipo de servicio
Intermitente (predeterminado) o Continuo

Aplicaciones y selección

For starter circuits, review starting-current peaks, crank duration, recovery time and starts per hour. An intermittent-duty version must not be treated as continuously energized unless the ordered specification permits it. Confirm the required coil and contact ratings separately.

Specify your SDC15-100A configuration

For SDC15-100A, send system voltage, coil supply, expected starting current, crank duration, rest interval and quantity. Ask for the permitted duty cycle, terminal drawing and mounting dimensions for the selected version. See the technical information and drawings below for further details.

Resumen

CARACTERÍSTICAS

Ideal para carretillas eléctricas, coches de batería, tractores, excavadoras, máquinas de ladrillos, vehículos de limpieza, aire acondicionado automotriz, comunicaciones y fuentes de alimentación ininterrumpida, y sistemas de control de galvanoplastia. Las características incluyen tamaño compacto, alta capacidad de carga, durabilidad y fácil mantenimiento, lo que lo hace preferido por los usuarios. Cumple con las normas JB2286-78, JB3974-85, YD/585-92, YD/T512-92, y ha sido sometido a pruebas rigurosas para garantizar fiabilidad.

IMPLICACIÓN DEL MODELO SAYOON

SDC15

-100A

-H

-W

-□

/24V

1

2

3

4

5

6

1

Tipo de producto

2

Corriente nominal

3

Tipo de soporte de montaje: H-Arco (predeterminado);M-Horizontal

4

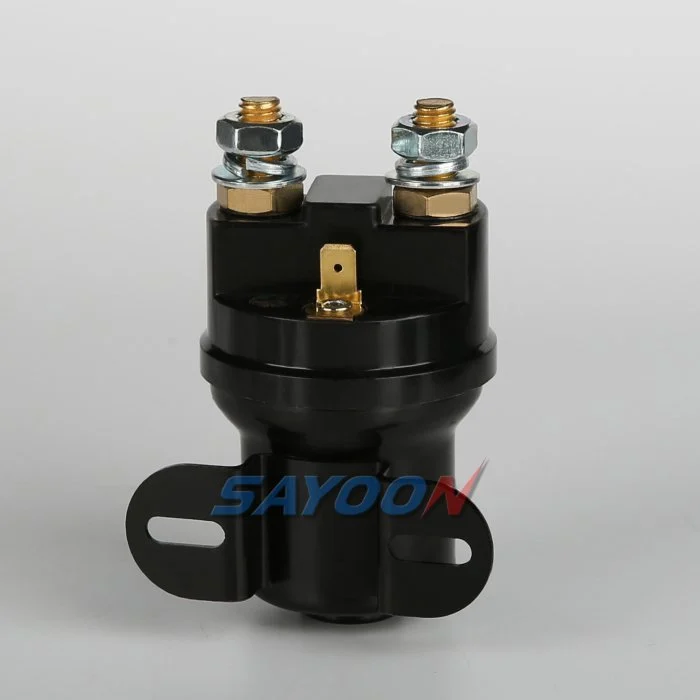

Modo de salida de la bobina: P-Inserto de 6.3; W-Tornillo M5

5

Modo de funcionamiento: INT-Intermitente (predeterminado); CO-Continuo

6

Tensión nominal de la bobina:12V, 24V, 36V, 48V, 60V, 72V, etc.

USOS

El producto tiene un contacto normalmente abierto, adecuado para sistemas de control eléctrico como bomba eléctrica, bomba de aceite, coaming de elevación, maquinaria de construcción, grúa, etc.

PARÁMETROS TÉCNICOS: (Versión 1.60)

 Tipo de producto SAYOON

 SDC15-100A

 Formulario de contacto  1 NO
 Tensión nominal de la bobina (CC V)  6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V, 150V, 220V, etc.
 Tensión de contacto (CC V)  ≤80V
 Corriente de carga nominal del circuito de contacto de 48V (DC-1)  100A
 Caída de tensión típica en los contactos por cada 100A  >80 mV
 El voltaje de activación de enfriamiento a (20±5)℃ (V)  ≯70%
 Voltaje de caída de refrigeración a (20±5)℃ (V)  ≯35%,≮5%
 Rango de voltaje de trabajo de la bobina a 40 ℃  0,8-1,2 us
 Tiempo de desconexión (contactos normalmente abiertos)  30ms
 Tiempo de actuación (contactos n.a. al cierre)  5 ms
 Tiempo máximo de rebote para conexión de contactos  10 ms
 Tiempo máximo de rebote para la desconexión de contactos  3 ms
 Resistencia de aislamiento  20 MΩ
 Resistencia dieléctrica para resistir  50Hz/60Hz 1000VAC 1 minuto
 Corrientes de falta típicas que se pueden interrumpir  600A/5ms a 48V DC
 Potencia de la bobina (W)  IN: 18-30 (predeterminado)/CO: 9-15
 Aumento de temperatura de la bobina (K)  ≤80
 Aumento de temperatura en el terminal de salida (K)  ≤65
 Vida eléctrica  20 000 veces
 Vida útil mecánica  300 000 veces
 Pliego de condiciones  Intermitente (predeterminado) o Continuo
 Material de contacto  Aleación de plata
 Tipo de terminal de carga  Tornillo M8
 Tipo de terminal de bobina  Tornillo M5 o terminales de horquilla de 6.3mm
 Certificación de organización de pruebas  CE, FCC



Nota: Teniendo en cuenta los diferentes entornos de uso de los clientes, que requieren un enfoque específico de las funciones, y con el fin de mejorar las propiedades generales de nuestros productos, SAYOON puede ajustar los parámetros de la bobina, el aumento de temperatura, etc. Los parámetros anteriores son meramente orientativos. Para obtener más detalles, consulte las directrices de selección y uso del contactor de CC de SAYOON.

CURVA CARACTERÍSTICA DE CARGA

  • SDC15-100A
  • SDC15-100A

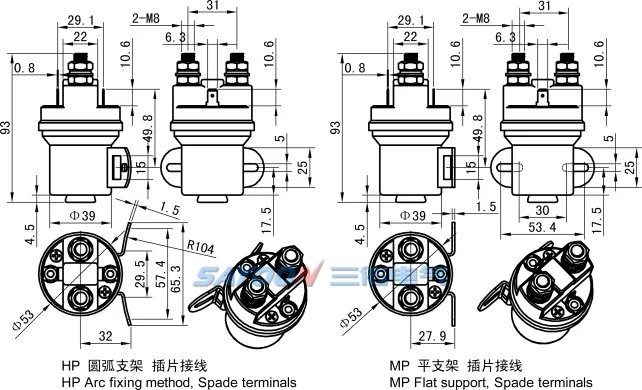

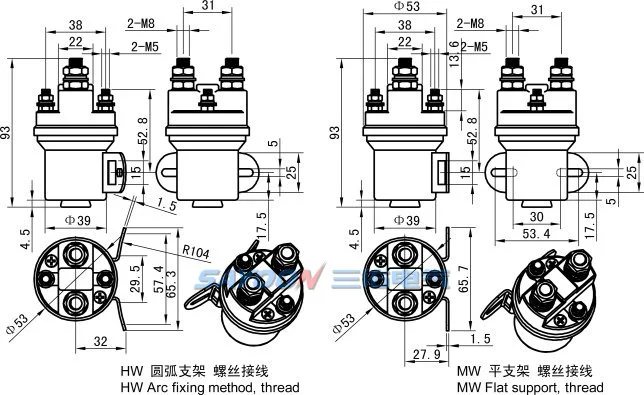

ESQUEMA DE INSTALACIÓN

SDC15-100ASDC15-100A

ESQUEMA DE CABLEADO

SDC15-100A

CURVA DE TEMPERATURA

SDC15-100A

HABILIDAD MECÁNICA y USO del MEDIO AMBIENTE

Par de apriete del terminal M8 (N.m)  ≯9,0 adecuado
 Par de apriete del cable de la bobina M5 (N.m)  Tornillo≯0.8 adecuado, terminales de horquilla≯0.8 adecuado
 Temperatura ambiente  -25~+70℃
 Humedad relativa  +20 ℃ 98%
 Frecuencia de vibración en la posición fija  3G, 1–50 Hz, amplitud de 0.5 mm
 Conmoción cerebral  (60~100) veces/minuto, aceleración≤4g
 Altitud  2000m
 Instrucciones de instalación  Aleatorio
 Protección Internacional  IP55 (según IEC60947)

INSTRUCCIÓN DE PEDIDO

Tipo de producto SAYOON

 SDC15-100A

 U.N.W.  570g
 Cantidad de bultos.  50 unidades
 Tipo de soporte de montaje  Ninguno – arco H (predeterminado), M Horizontal
Al realizar la orden, por favor indique lo siguiente: nombre, modelo completo, especificación de la tensión de la bobina de control, tipo de carcasa de instalación, si incluye contacto auxiliar, cantidad de pedido. Por ejemplo: Contactor DC SZJ600A/24V 100 unidades, indicando la corriente nominal de carga 600A, sin contacto auxiliar, soporte de montaje por defecto, tensión de control de la bobina 24V compra 100 unidades. Productos con especificación de tensión especial, como los requeridos por el usuario, pueden ser pedidos especiales.
