La suppression d'arc d'un contacteur à courant continu doit traiter la charge et l'appareil de commutation comme un seul système. Une diode de roue libre, une diode TVS, un réseau RC, une varistance, un chemin de roue libre ou un circuit de précharge peuvent réduire un transitoire particulier, mais chacun modifie la tension de crête, le temps de décroissance du courant, le temps de relâchement, la distribution d'énergie et le comportement en cas de défaut. Sélectionnez la méthode à partir de la forme d'onde de la charge réelle et des caractéristiques nominales approuvées d'enclenchement et de déclenchement en courant continu du contacteur. Ce guide fournit une méthode d'examen technique, et non une valeur universelle de réussite/échec.
Éléments de preuve clés à recueillir
| Élément d'évaluation | Preuves à recueillir | Pourquoi c'est important |
|---|---|---|
| Charge inductive | Étude de diode de roue libre, de TVS, de montage à pinçage actif ou d'amortisseur | Échange la tension de crête contre le temps de décroissance du courant |
| Charge capacitive | Chemin de précharge et séquencement contrôlé | Limite le courant d'appel à la fermeture plutôt que l'arc à l'ouverture |
| Courant bidirectionnel | Bride symétrique ou réseau directionnel révisé | Une seule diode peut bloquer le comportement inverse requis |
| Isolement d'urgence | Pouvoir de coupure du contacteur et protection du système | La suppression ne doit pas empêcher un isolement rapide |
| Sortie du contrôleur | Suppression de section de bobine examinée séparément | Les transitoires de charge principale et de bobine sont des problèmes différents |
Séparer la suppression d'arc de la bobine de la suppression d'arc du circuit principal
Une diode aux bornes de la bobine protège le circuit de commande contre l'inductance de la bobine mais ne supprime pas l'arc aux contacts principaux. La suppression du côté charge gère l'énergie dans les moteurs, les solénoïdes, les câbles, les filtres et les composants du circuit intermédiaire continu. Dessinez les deux chemins séparément et étiquetez leur direction de courant normal, le courant inverse, le courant de défaut et les éléments d'énergie stockée.
Comprendre le compromis tension-temps
Permettre une tension de maintien contrôlée plus élevée peut accélérer la décroissance du courant inductif, tandis qu'un chemin de roue libre à basse tension peut prolonger le courant. Une décroissance plus rapide peut améliorer le déclenchement mais augmenter la contrainte d'isolement. Une décroissance plus lente peut réduire la tension de crête mais retarder la réduction du couple ou l'isolement. Choisissez l'enveloppe admissible en fonction de la charge, du contacteur, du système d'isolement, du contrôleur et de la fonction de sécurité.
Placer les composants de la boucle actuelle
Un suppresseur est plus efficace lorsqu'il est branché aux bornes du composant ou de la boucle dont l'énergie emmagasinée crée le transitoire, avec des connexions courtes et à faible inductance. Un placement distant peut laisser l'inductance des câbles non supprimée. Cependant, la maintenabilité, les lignes de fuite, les distances d'isolement, la gestion thermique, le comportement en cas de défaillance unique et la surveillance de l'isolement influencent également l'emplacement. Le schéma et la disposition physique doivent concorder.
Vérifier le comportement de commutation et de défaut
Enregistrer la tension de contact, le courant de charge, le courant de bobine et le timing des commandes lors de l'ouverture normale, de l'ouverture d'urgence, du courant inverse, de la régénération et des défauts pertinents. Confirmer que le suppresseur résiste à l'énergie et à la répétition, que les dispositifs de protection se coordonnent et que le contacteur s'ouvre dans le délai requis. Ne pas déduire l'interruption de défaut à partir d'une forme d'onde de charge normale.
Transformer le résultat en décision d'ingénierie
Examinez les éléments de preuve avec les représentants de la conception, de la qualité, de la sécurité, des contrôles et des fournisseurs lorsque le résultat affecte la mise en service du système. Indiquez ce qui a été mesuré, ce qui a été déduit et ce qui reste inconnu. Une réussite doit identifier l'exigence exacte et la condition applicable. Un échec doit préserver les éléments de preuve d'origine, décrire le confinement immédiat et attribuer la prochaine étape de confirmation. Si le résultat n'est pas concluant, améliorez la méthode, obtenez les données manquantes sur le produit ou répétez le test dans des conditions contrôlées. Après les travaux correctifs, répétez les mesures de base et la séquence de fonctionnement qui a révélé le problème. Vérifiez que la correction n'a pas créé de nouveau problème en matière de temps de déclenchement, de comportement thermique, de retour auxiliaire, d'isolation, de coordination des protections ou d'accès pour la maintenance. Enregistrez la configuration approuvée afin que les équipes de production et de terrain puissent la reproduire. Cela boucle la boucle entre un résultat de test utile et une installation de contacteur fiable.
Créez le test autour d'une question écrite
Commencez par rédiger la décision que les données probantes doivent étayer. Un test de dépannage demande si un circuit installé explique un symptôme. Un test de production demande si un assemblage répétable respecte une limite approuvée. Un test de validation de conception demande si le dispositif et le système restent acceptables sur l'ensemble de la plage opérationnelle. Mélanger ces objectifs produit des mesures qui ont l'air précises mais ne peuvent pas étayer une décision de mise en circulation.
Définissez le code de commande exact, l'option de bobine, la disposition des contacts, le plan des bornes, la révision et l'état de l'échantillon. Enregistrez si l'unité est neuve, conditionnée, retournée du terrain ou précédemment défectueuse. Identifiez la plage de tension et de courant du circuit principal, l'alimentation de commande, le type de charge, le service, la température, le montage, les interfaces de conducteurs, la suppression, la protection et l'état du logiciel. Ces détails empêchent qu'un résultat provenant d'une configuration ne soit appliqué à une installation sensiblement différente.
Utiliser une séquence de preuves contrôlée
- Examiner les documents. Obtenez le schéma approuvé, le dessin du produit, la fiche technique, la procédure de test, l'évaluation de la sécurité et les critères d'acceptation. Résolvez les contradictions avant de connecter l'équipement.
- Identifier l'énergie. Recherchez toutes les sources normales, de secours, régénératives, capacitives et alimentées de l'extérieur. Incluez l'énergie mécanique et électrique stockée.
- Inspectez d'abord. Photographier l'appareil et les bornes. Vérifier le montage, les conducteurs, les éléments de fixation, la contamination, les traces de surchauffe, le câblage de la bobine, le câblage auxiliaire et les modifications non autorisées.
- Vérifier les instruments. Confirmer la valeur nominale, l'isolation, l'état de l'étalonnage, les cordons, les sondes, la bande passante, l'échantillonnage, la mise à zéro et l'effet que l'instrument peut avoir sur le circuit.
- Mesurer au niveau de l'appareil. Grandeurs de la bobine de détection et du circuit principal aux limites définies du contacteur, de sorte que les effets des faisceaux et des connexions soient visibles ou délibérément exclus.
- Exécuter la séquence réelle. Inclure le précharge, les verrouillages, le démarrage et l'arrêt normaux, le comportement d'urgence, les restrictions de redémarrage et les conditions thermiques représentatives.
- Répéter et comparer. Recueillez suffisamment de cycles pour observer des variations. Comparez uniquement avec les limites écrites qui s'appliquent au produit exact et aux conditions exactes.
- Conservez le dossier. Enregistrer les formes d'onde brutes, les unités, les paramètres, les photos, les conditions environnementales, les examinateurs, les écarts et la disposition.
Sécurité et autorité : Considérez chaque circuit électrique comme dangereux jusqu'à ce qu'une personne autorisée ait isolé toutes les sources, appliqué la procédure de consignation du site, vérifié l'absence de tension à l'aide d'un instrument approprié et maîtrisé l'énergie stockée. règle de l'OSHA sur la maîtrise des énergies dangereuses et Exigences de l'OSHA en matière de pratiques de travail sur les installations électriques Fournir un cadre général. La sélection des produits et la recette des tests doivent utiliser les données exactes du fabricant et les normes de projet applicables. CEI 60947-4-1 est une référence normative pertinente pour les contacteurs électromécaniques et les démarreurs de moteurs ; utiliser l'édition adoptée par le projet.
Qualité et incertitude des mesures
La résolution de l'instrument n'est qu'une partie de l'incertitude. La position de la sonde, la pression de contact, la résistance des câbles, la bande passante, la vitesse d'échantillonnage, la tension de mode commun, le bruit électrique, le choix du seuil, la température, la stabilité du courant, la référence temporelle et la technique de l'opérateur peuvent tous modifier un résultat. Enregistrez suffisamment d'informations pour qu'un autre ingénieur puisse reproduire l'installation. Lorsqu'une lecture est proche d'une limite, répétez-la avec une méthode révisée au lieu d'arrondir vers une conclusion souhaitée.
Séparez les faits mesurés des interprétations. “ La tension de la bobine a chuté lors de l'enclenchement ” est une observation. “ Le contacteur est défectueux ” est une conclusion qui peut s'avérer inexacte si le contrôleur a limité le courant ou si la chute de tension dans le câble était excessive. Modifiez une seule variable à la fois dans la mesure du possible. Comparez les mesures côté borne et côté source, et conservez l'état d'origine avant de nettoyer, de resserrer ou de remplacer des pièces.
Pièges diagnostiques courants
Ne pas approuver un contacteur à partir d'une simple opération sur banc à température ambiante avec des fils courts et sans charge représentative. Ne pas utiliser un contact auxiliaire comme preuve automatique de l'état du courant principal. Ne pas copier une limite de tension, de résistance, de temps ou de température d'un autre modèle. Ne pas combiner les valeurs les plus favorables de tableaux de catalogue séparés à moins que le fabricant ne confirme qu'elles s'appliquent simultanément. Ne pas ajuster les retards du contrôleur pour masquer un matériel instable avant d'en connaître la cause.
Une pièce de rechange peut convenir mécaniquement et rester inadaptée. Examinez la tolérance de la tension de bobine, le comportement d'enclenchement et de maintien, l'électronique interne, la compatibilité de l'antiparasitage, la tension des contacts principaux, le pouvoir de fermeture et de coupure, le sens du courant, les contacts auxiliaires, les bornes, le montage, les conditions thermiques, l'environnement, la durée de vie et la coordination des défauts. L'appareil sélectionné, le circuit de commande, la charge, la protection, l'installation et la séquence de fonctionnement forment un seul et même système.
Connexion entre produit et demande de devis

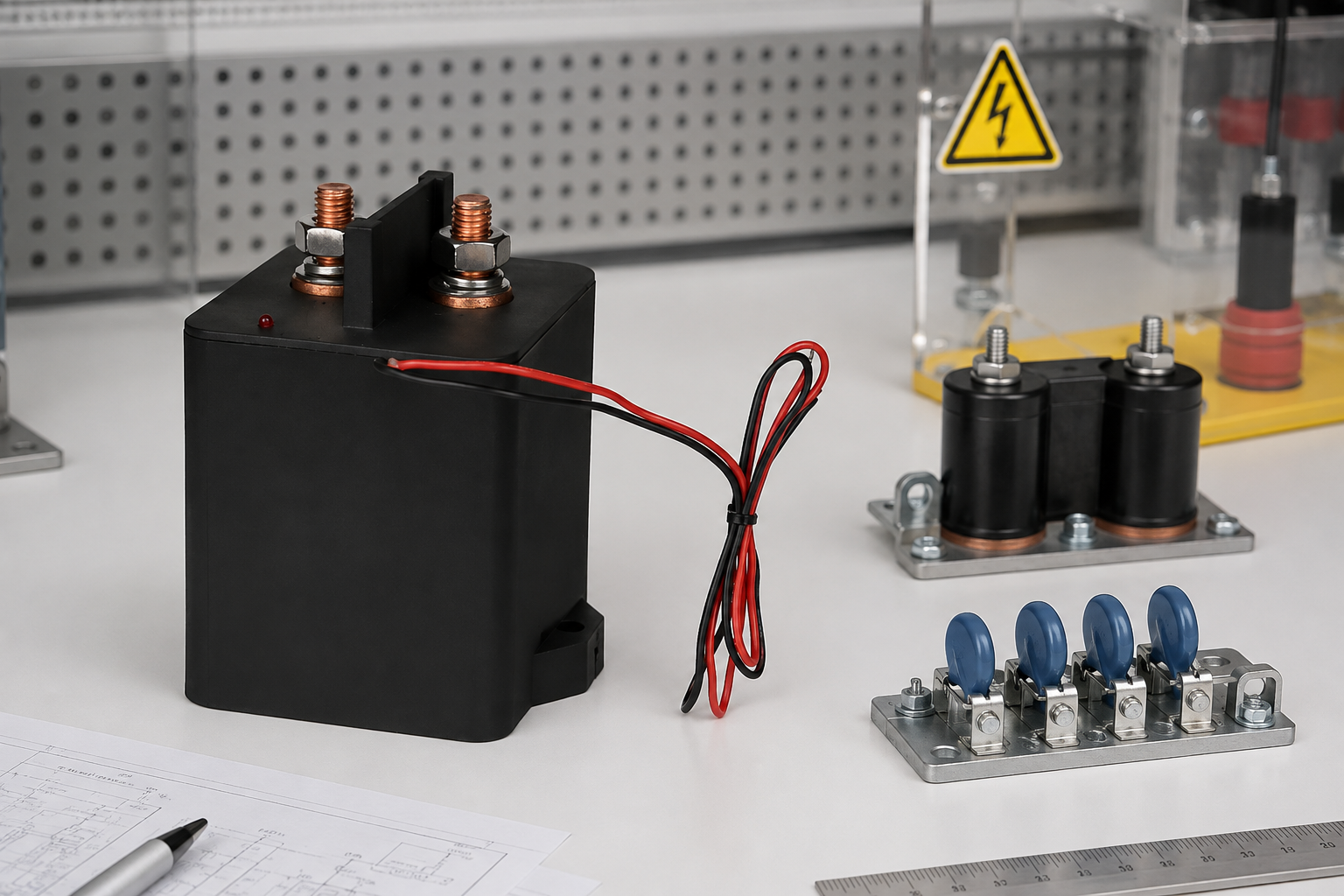

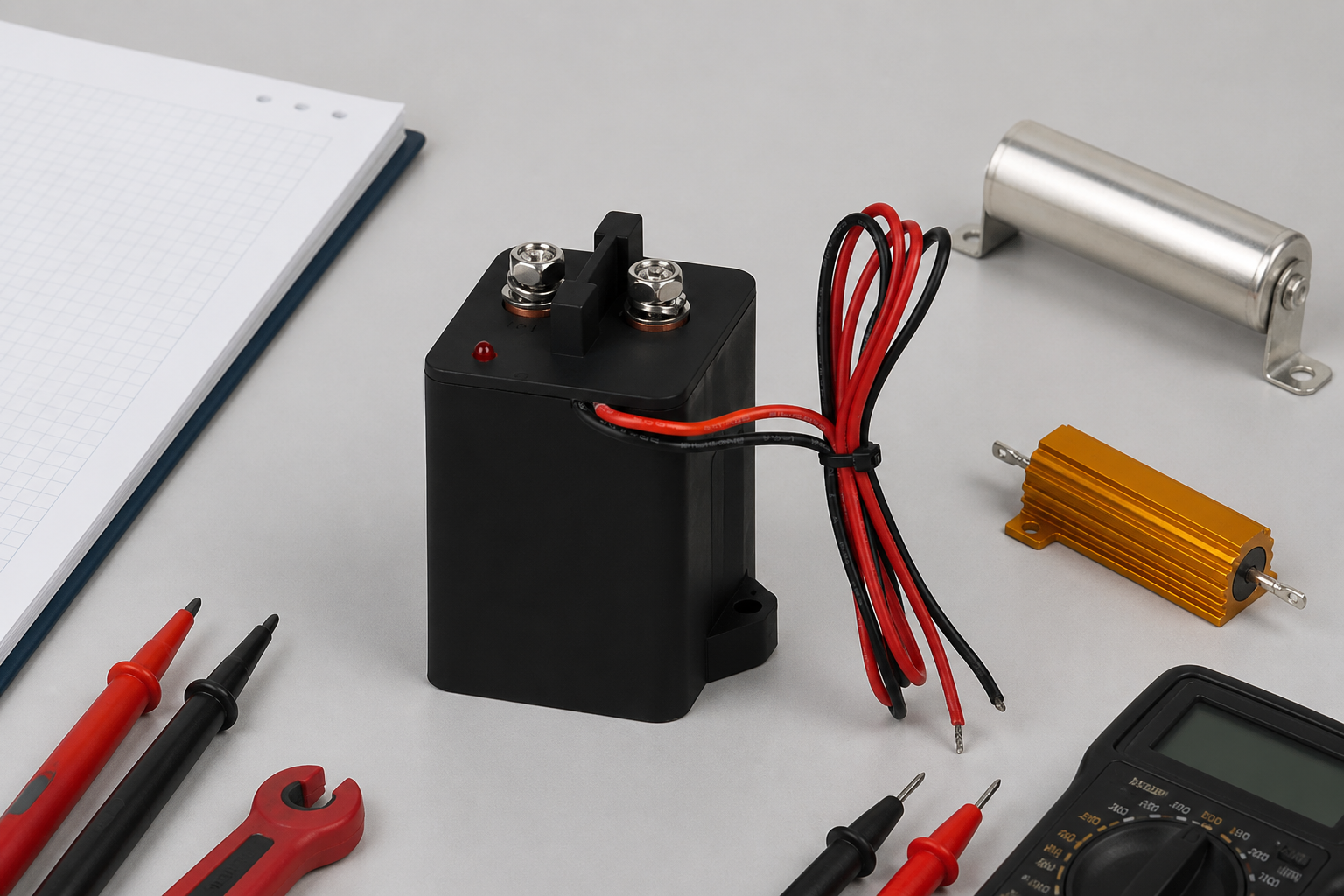

Le Contacteur CC étanche en résine époxy haute tension HEV600 est un exemple de famille de produits Sayoon pertinent pour ce sujet, et non une approbation automatique pour chaque condition de cet article. Utilisez le dessin exact du produit et le code de commande. Pour un examen plus large, voir le Guide de sélection des contacteurs CC, le flux de test de contacteur CC de sécurité, et le centre de câblage et de comparaison.
Une demande de prix (RFQ) efficace décrit la tension maximale et minimale, les formes d'onde de courant normal et anormal, les caractéristiques de charge, le sens de commutation, le précharge, la protection, l'alimentation et le pilote de la bobine, l'antiparasitage, la logique auxiliaire, le facteur de marche, la plage de température ambiante, le boîtier, le montage, l'interface des conducteurs, la chronologie, l'objectif de durée de vie, les tests requis et la documentation. Demandez au fournisseur de confirmer quelles exigences sont couvertes par les données publiées et lesquelles nécessitent une validation spécifique au projet.
Ce que le dossier final doit contenir
Conservez le code complet de l'appareil et la référence de série ou de lot le cas échéant ; les révisions des plans et des logiciels ; la date ; l'opérateur ; le réviseur ; les modèles d'instruments et l'état d'étalonnage ; le schéma des bornes ; l'emplacement des capteurs ; les données brutes ; les valeurs calculées ; les unités ; les conditions environnementales ; les formes d'onde de courant et de tension ; la séquence de fonctionnement ; les écarts ; les photographies ; les critères d'acceptation ; et la disposition finale. Si l'échantillon diffère de la version de production, énumérez chaque différence. Cet enregistrement permet aux équipes des achats, de la conception, de la qualité, de la mise en service et du service après-vente d'arriver à la même conclusion sans s'en remettre à la mémoire.
Vidéo éducative
Qu'est-ce qu'un contacteur et comment fonctionne-t-il ? by Electrician U fournit une introduction visuelle au fonctionnement des contacteurs. Il s'agit d'une formation de base ; les données techniques écrites et la procédure approuvée restent prépondérantes.
Regardez la vidéo éducative sur YouTube.
Foire aux questions
Une diode aux bornes de la bobine protège-t-elle les contacts principaux ?
Non. Il traite de l'énergie de la bobine et peut modifier le temps de relâchement ; l'arc des contacts principaux provient du circuit de puissance commuté.
Une diode TVS est-elle toujours meilleure qu'une diode ?
Non. La tension de serrage acceptable, le temps de décroissance, l'énergie, la répétition et les limites du pilote déterminent la méthode.
Un circuit RC anti-parasite (snubber) peut-il être utilisé en courant continu ?
Il peut être utile dans certains circuits, mais les valeurs des composants et les contraintes doivent être calculées pour la charge réelle et le profil de commutation.
Pourquoi l'emplacement du silencieux a-t-il de l'importance ?
L'inductance des conducteurs et des câbles située à l'extérieur de la boucle protégée peut encore générer une tension.
Qu'est-ce qui prouve le design ?
Évaluations spécifiques au produit ainsi que des formes d'onde de commutation synchronisées, des contrôles thermiques, des analyses de défauts et des preuves d'impulsion des composants.
Examen final
Confirmez le contacteur exact, la limite de circuit, l'état énergétique, les conditions de fonctionnement, la méthode de mesure, la source d'acceptation, l'incertitude, la répétabilité et le réviseur avant d'approuver une conception ou de remettre un équipement en service. Si une limite requise est absente, demandez des preuves écrites spécifiques au produit plutôt que d'inventer un seuil.
