Il dimensionamento del resistore di precarica per contattori in corrente continua (DC) inizia con la tensione del bus DC, la capacità a valle, la corrente di picco consentita, il tempo di carica richiesto, la tensione finale target, la capacità di energia impulsiva del resistore, la frequenza di ripetizione, la temperatura e i casi di guasto. Le relazioni di primo tentativo sono I0 = V/R, Vc(t) = V(1 − e^(−t/RC)) e E = ½CV², ma l'approvazione finale deve includere le tolleranze dei componenti, la resistenza parassita, la sequenza, lo stato di scarica e le curve di impulso del produttore. Questa guida fornisce un metodo di revisione ingegneristica, non un valore universale di idoneità.
Prove chiave da raccogliere
| Elemento di revisione | Prove da raccogliere | Perché è importante |
|---|---|---|
| Tensione del bus DC | Minimo, nominale, massimo e transitori | Imposta la corrente iniziale e l'energia immagazzinata |
| Capacità | Valore efficace con tolleranza e temperatura | Imposta la costante di tempo e l'energia |
| Limite di corrente iniziale | Consentito da resistore, sorgente, cablaggio e contatti di precarica | Fornisce un limite inferiore per la resistenza |
| Carica obiettivo e tempo | Percentuale richiesta prima della chiusura del contattore principale | Fornisce un requisito di costante di tempo |
| Schema ciclico | Avviamenti all'ora, tentativi e ripetizioni di guasti | Imposta il recupero termico e il carico medio |
Calcola la prima passata
Per un condensatore completamente scarico e un generatore ideale, la corrente iniziale è la tensione massima del bus divisa per la resistenza totale in serie. La tensione del condensatore cresce esponenzialmente con una costante di tempo RC. Risolvendo l'esponenziale per la frazione di tensione richiesta si ottiene il tempo di precarica ideale. Utilizzare la capacità effettiva e includere la resistenza del resistore, del cablaggio, del generatore e dei contatti anziché considerare il resistore denominato come l'unica impedenza.
Controllare l'energia dell'impulso e la potenza di picco
Il condensatore immagazzina un mezzo C per V al quadrato. Gran parte dello stesso ordine di energia viene dissipata nella resistenza in serie durante una carica ideale da zero, ma la distribuzione varia con l'impedenza della sorgente e la tensione iniziale. La potenza di picco del the resistore può essere molto superiore alla sua potenza nominale continua. Utilizzare le curve di energia degli impulsi e di sovraccarico del produttore del resistore alla larghezza d'impulsa effettiva e alla temperatura ambiente.
Definire la sequenza del contattore
Il contattore di precarica si chiude per primo, il controller conferma l'aumento della tensione sul bus e il contattore principale si chiude solo quando la differenza di tensione rientra nell'intervallo consentito. Il ramo di precarica si apre quindi o cambia stato a seconda dell'architettura. Includere il feedback ausiliario, la tolleranza di misura, il rilevamento di saldatura (incollaggio), il timeout, il conteggio dei tentativi, la verifica della scarica e il comportamento successivo a una sequenza interrotta.
Esamina i casi non ideali e di guasto
La tolleranza della capacità, la temperatura, l'invecchiamento, il limite di corrente della sorgente, i carichi di dispersione, un bus parzialmente carico, un resistore guasto, un contatto di precarica saldato, un contatto principale che si chiude in anticipo e ripetuti tentativi automatici ripetuti possono dominare il rischio. Modella e testa questi casi. Un calcolo che dimostri un solo avvio normale a temperatura ambiente non è un progetto completo.
Trasforma il risultato in una decisione ingegneristica
Esaminare le evidenze con i rappresentanti di progettazione, qualità, sicurezza, controlli e fornitori quando il risultato influisce sul rilascio del sistema. Dichiarare ciò che è stato misurato, ciò che è stato inferto e ciò che rimane sconosciuto. Un esito positivo deve identificare il requisito esatto e la condizione applicabile. Un esito negativo deve preservare l'evidenza originale, descrivere il contenimento immediato e assegnare la fase di conferma successiva. Se il risultato è inconcludente, migliorare il metodo, ottenere i dati di prodotto mancanti o ripetere il test in condizioni controllate. Dopo il lavoro correttivo, ripetere le misurazioni di base e la sequenza operativa che ha esposto il problema. Verificare che la correzione non abbia creato un nuovo problema nei tempi di rilascio, nel comportamento termico, nel feedback ausiliario, nell'isolamento, nel coordinamento delle protezioni o nell'accesso per la manutenzione. Registrare la configurazione approvata in modo che i team di produzione e di campo possano riprodurla. Questo chiude il cerchio tra un risultato di test utile e un'installazione affidabile del contattore.
Costruisci il test attorno a una domanda scritta
Inizia scrivendo la decisione che le evidenze devono supportare. Un test di risoluzione dei problemi chiede se un circuito installato spiega un sintomo. Un test di produzione chiede se un assemblaggio ripetibile soddisfa un limite approvato. Un test di convalida della progettazione chiede se il dispositivo e il sistema rimangono accettabili lungo tutto il campo operativo. Mescolare questi scopi produce letture che sembrano precise ma non possono supportare una decisione di rilascio.

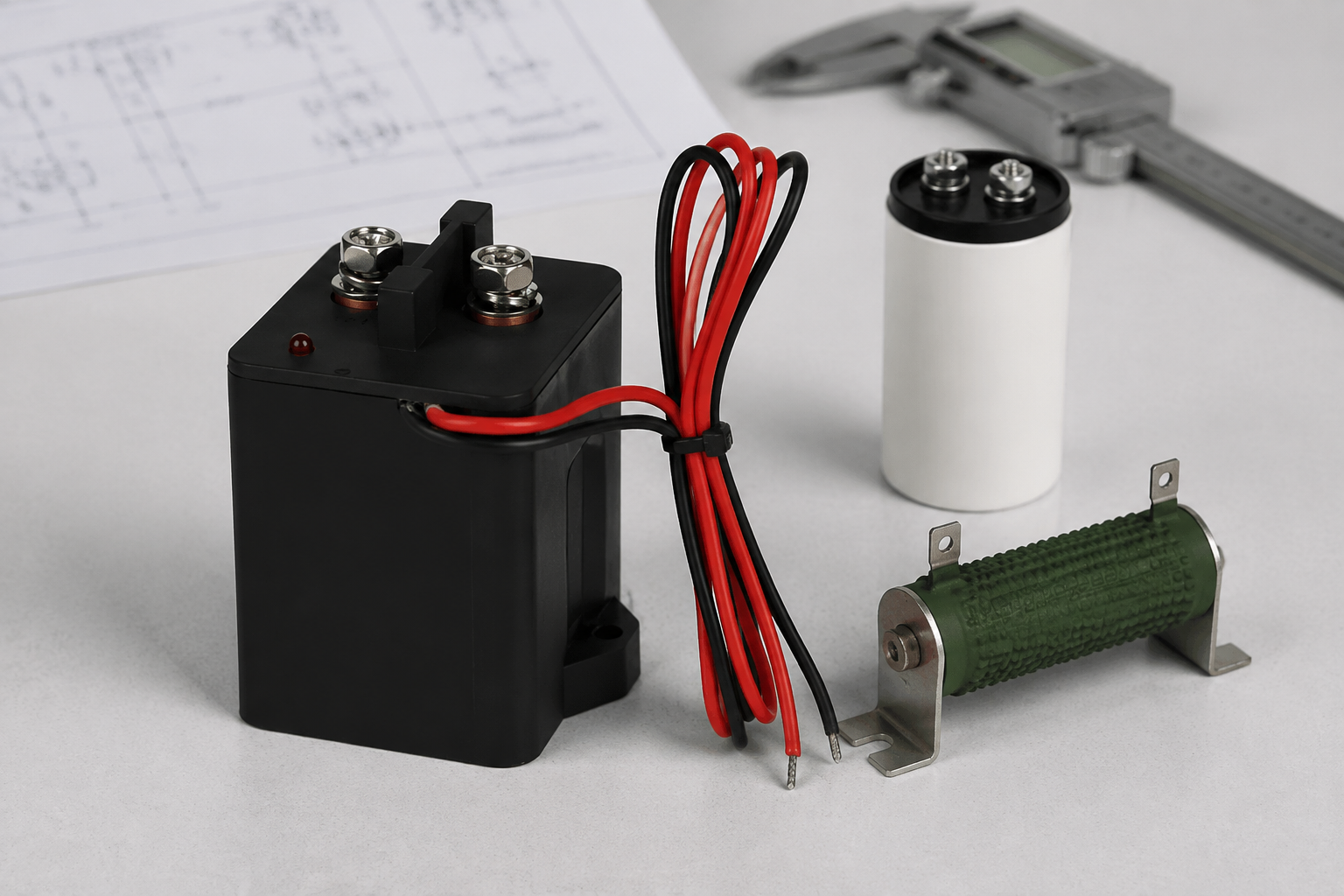

Definisci il codice d'ordine esatto, l'opzione della bobina, la disposizione dei contatti, la mappa dei terminali, la revisione e le condizioni del campione. Registra se l'unità è nuova, condizionata, restituita dal campo o precedentemente guasta. Identifica la tensione del circuito principale e l'intervallo di corrente, l'alimentazione di controllo, il tipo di carico, il servizio, la temperatura, il montaggio, le interfacce dei conduttori, la soppressione, la protezione e lo stato del software. Questi dettagli impediscono che il risultato di una configurazione venga applicato a un'installazione sostanzialmente diversa.
Usa una sequenza di prove controllate
- Esamina i documenti. Ottenere lo schema approvato, il disegno del prodotto, la scheda tecnica, la procedura di collaudo, la valutazione di sicurezza e i criteri di accettazione. Risolvere le contraddizioni prima di collegare le apparecchiature.
- Identifica l'energia. Traccia ogni fonte normale, di riserva, rigenerativa, capacitiva e alimentata esternamente. Includi l'energia meccanica ed elettrica immagazzinata.
- Ispezionare prima. Fotografare il dispositivo e i morsetti. Controllare il montaggio, i conduttori, gli elementi di fissaggio, la contaminazione, i segni di surriscaldamento, il cablaggio della bobina, il cablaggio ausiliario e le modifiche non autorizzate.
- Verifica gli strumenti. Confermare la categoria di misura, l'isolamento, lo stato di taratura, i cavi, le sonde, la larghezza di banda, il campionamento, l'azzeramento e l'effetto che lo strumento può avere sul circuito.
- Misurare sul dispositivo. Grandezze della bobina di rilevamento e del circuito principale ai confini definiti del contattore, in modo che gli effetti del cablaggio e dei giunti siano visibili o deliberatamente esclusi.
- Esercita la sequenza reale. Includere precarica, interblocchi, avvio e arresto normali, comportamento di emergenza, restrizioni di riavvio e condizioni termiche rappresentative.
- Ripeti e confronta. Raccogli un numero sufficiente di cicli per vedere la variazione. Confronta solo con limiti scritti che si applicano all'esatto prodotto e alle esatte condizioni.
- Conserva la registrazione. Salvare forme d'onda grezze, unità, impostazioni, foto, condizioni ambientali, revisori, deviazioni e disposizione.
Sicurezza e autorità: Trattare qualsiasi circuito elettrico come pericoloso finché una persona autorizzata non ha isolato tutte le fonti, applicato la procedura di blocco del sito, verificato l'assenza di tensione con uno strumento idoneo e controllato l'energia immagazzinata. norma OSHA sul controllo dell'energia pericolosa e Requisiti OSHA per le pratiche di lavoro elettrico Fornire un quadro generale. La selezione del prodotto e l'accettazione dei test devono utilizzare i dati esatti del produttore e gli standard di progetto applicabili. CEI EN 60947-4-1 è un riferimento normativo rilevante per contattori elettromeccanici e avviamotori; utilizzare l'edizione adottata dal progetto.
Qualità e incertezza della misurazione
La risoluzione dello strumento è solo una parte dell'incertezza. La posizione della sonda, la pressione di contatto, la resistenza dei conduttori, la larghezza di banda, la frequenza di campionamento, la tensione di modo comune, il rumore elettrico, la scelta della soglia, la temperatura, la stabilità della corrente, il riferimento temporale e la tecnica dell'operatore possono tutti alterare un risultato. Registrate informazioni sufficienti affinché un altro ingegnere possa riprodurre la configurazione. Quando una lettura è vicina a un limite, ripetetela con un metodo revisionato anziché arrotondare verso una conclusione desiderata.
Separare i fatti misurati dalle interpretazioni. “La tensione della bobina è diminuita durante l'inserimento” è un'osservazione. “Il contattore è difettoso” è una conclusione che potrebbe non essere corretta se il controllore ha limitato la corrente o se la caduta di tensione sul cavo è stata eccessiva. Modificare una sola variabile alla volta, ove possibile. Confrontare le misurazioni lato morsetto e lato sorgente e preservare le condizioni originali prima di pulire, serrare o sostituire i componenti.
Comuni trappole diagnostiche
Non approvare un contattore basandosi su una singola prova su banco a temperatura ambiente con cavi corti e senza un carico rappresentativo. Non usare un contatto ausiliario come prova automatica dello stato della corrente principale. Non copiare un limite di tensione, resistenza, tempo o temperatura da un altro modello. Non combinare i valori più favorevoli di tabelle di cataloghi separate a meno che il produttore non confermi che si applicano contemporaneamente. Non regolare i ritardi del controller per nascondere hardware instabile prima che se ne conosca la causa.
Un ricambio può montarsi meccanicamente e tuttavia non essere idoneo. Verificare la tolleranza della tensione della bobina, il comportamento di inserzione e tenuta, l'elettronica interna, la compatibilità della soppressione, la tensione dei contatti principali, il servizio di chiusura e apertura, la direzione della corrente, i contatti ausiliari, i morsetti, il montaggio, le condizioni termiche, l'ambiente, la durata utile e il coordinamento delle protezioni. Il dispositivo selezionato, il driver, il carico, la protezione, l'installazione e la sequenza operativa costituiscono un unico sistema.
Collegamento tra prodotto e RFQ

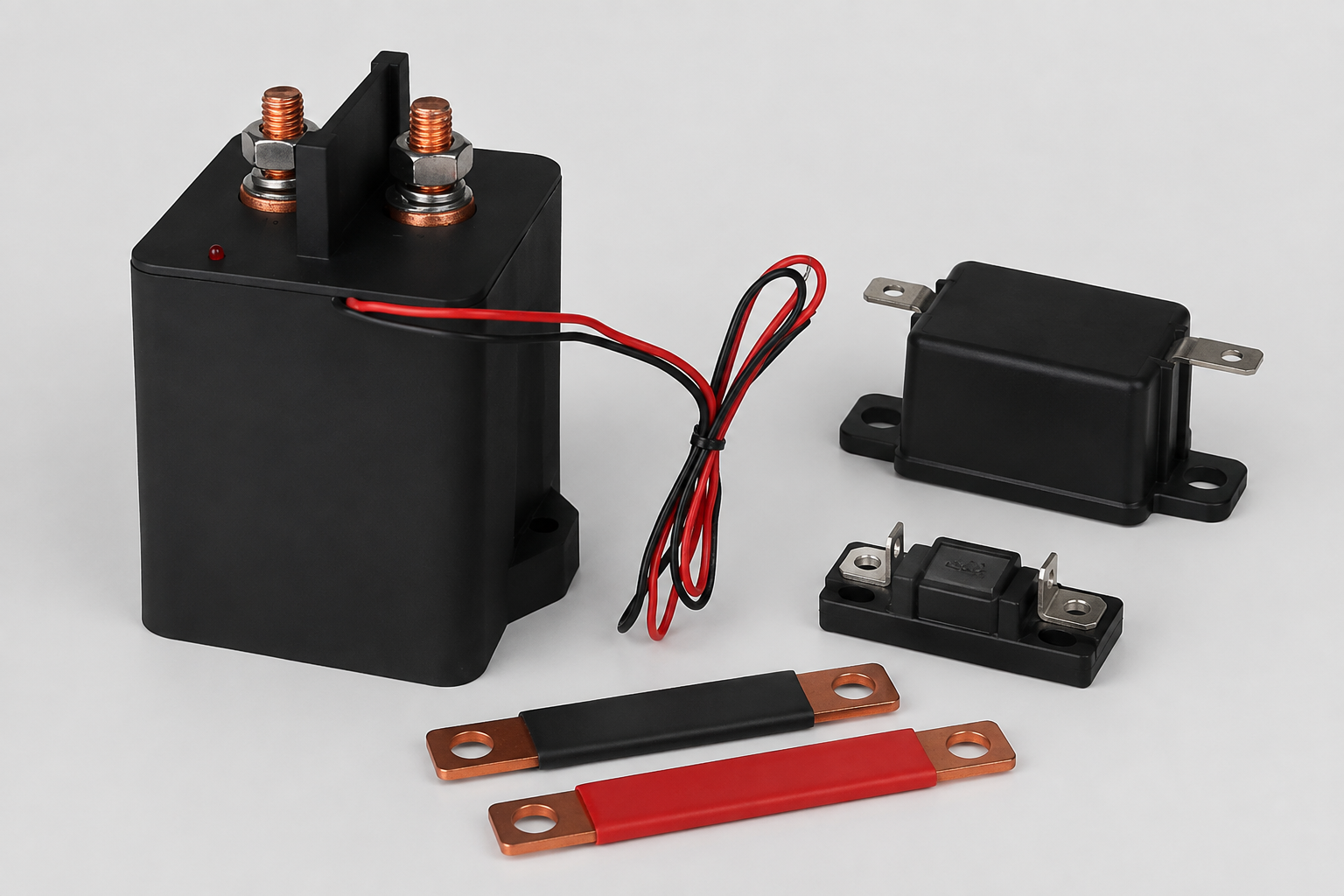

Il Contatto DC sigillato in resina epossidica ad alta tensione HEV100 è un esempio rilevante di famiglia di prodotti Sayoon per questo argomento, non un'approvazione automatica per ogni condizione in questo articolo. Utilizzare il disegno del prodotto esatto e il codice d'ordine. Per una revisione più ampia, vedere il Guida alla scelta dei contattori in corrente continua, il flusso di lavoro per il test del contattore DC sicuro, e il hub di cablaggio e confronto.
Una RFQ efficace descrive tensione massima e minima, forme d'onda di corrente normale e anomala, caratteristiche del carico, direzione di commutazione, precarica, protezione, alimentazione della bobina e driver, soppressione, logica ausiliaria, duty cycle, intervallo ambientale, custodia, montaggio, interfaccia dei conduttori, tempistica, obiettivo di durata, test richiesti e documentazione. Chiedi al fornitore di confermare quali requisiti sono coperti dai dati pubblicati e quali richiedono una validazione specifica per il progetto.
Cosa dovrebbe contenere il record finale
Conservare il codice completo del dispositivo e il riferimento al numero di serie o al lotto, ove disponibile; le revisioni del disegno e del software; la data; l'operatore; il revisore; i modelli degli strumenti e lo stato di calibrazione; la mappa dei terminali; le posizioni dei sensori; i dati grezzi; i valori calcolati; le unità di misura; le condizioni ambientali; le forme d'onda di corrente e tensione; la sequenza operativa; le deviazioni; le fotografie; i criteri di accettazione e la disposizione finale. Se il campione differisce dall'intento di produzione, elencare ogni differenza. Questo registro consente ai team di acquisto, progettazione, qualità, messa in servizio e assistenza di giungere alla stessa conclusione senza fare affidamento sulla memoria.
Video educativo
Cos'è un contattore e come funziona? by Electrician U fornisce un'introduzione visiva al funzionamento del contattore. Si tratta di una formazione di base; i dati scritti del prodotto e la procedura approvata rimangono vincolanti.
Guarda il video educativo su YouTube.
Domande frequenti
Quale resistenza limita la corrente iniziale?
Il punto di partenza ideale è R = Vmax/Iammesso, corretto per tutte le impedenze di serie e le tolleranze.
Quanto tempo richiede il precaricamento?
Per un circuito RC ideale, risolvere l'esponenziale per la tensione di target scelta. Il limite di sistema e la capacità effettiva determinano il valore consentito.
La potenza in watt del resistore è sufficiente per selezionare il componente?
No. L'energia dell'impulso, la potenza di picco, la durata dell'impulso, la frequenza di ripetizione, il raffreddamento, la tensione nominale e la modalità di guasto sono importanti.
Il contattore principale dovrebbe chiudersi a un orario fisso?
Utilizzare una condizione di tensione verificata più timeout controllato e logica di guasto; un timer fisso da solo potrebbe non rilevare una capacità modificata o un ramo guasto.
Quali dati dovrebbero essere convalidati sull'hardware?
Tensione del bus, corrente del resistore, tensione del condensatore, tempistica del contattore, temperatura, comportamento di ripetizione e risposte ai guasti.
Revisione finale
Confermare il contattore esatto, il limite del circuito, lo stato energetico, le condizioni operative, il metodo di misurazione, la fonte di accettazione, l'incertezza, la ripetibilità e il revisore prima di rilasciare un progetto o di rimettere in servizio le apparecchiature. Se manca un limite richiesto, richiedere prove scritte specifiche per il prodotto anziché inventare una soglia.
