Scegliere il contattore per i sistemi di batterie solari

Risposta rapida: Scegliere un contattore solare DC da un massimo di tensione batteria e inversore DC, carica e scarica corrente in entrambe le direzioni, ingresso rapido dell’inversore, comportamento di precarica, corrente alla normale apertura e all’apertura in caso di emergenza, corrente di guasto potenziale, alimentazione della bobina, feedback, isolamento, ambiente e durata prevista. È necessario includere nel sistema di isolamento e protezione anche il flusso di corrente bidirezionale, batterie parallele, caricatori e tensione invertita mantenuta.

Questa guida trasforma il contattore per batterie solari in un processo documentato di selezione e validazione, utilizzando autentiche referenze dei prodotti Sayoon.

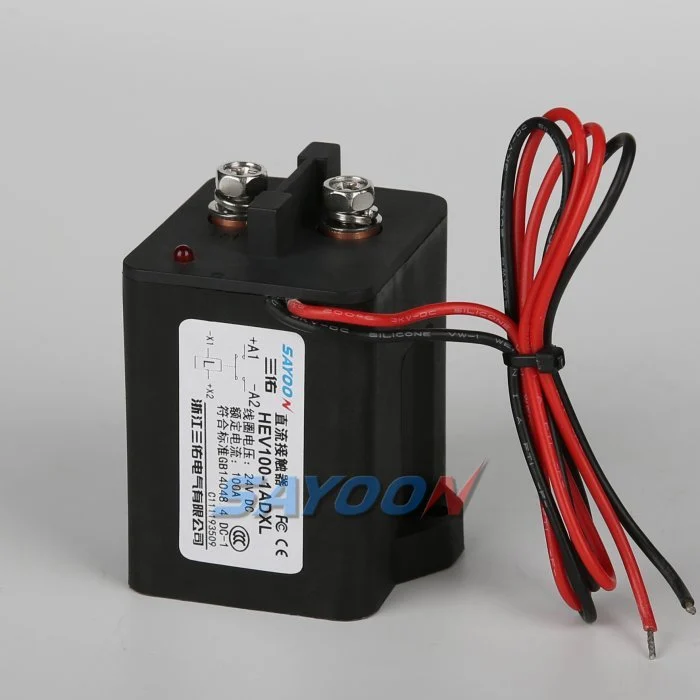

Visualizzazione del prodotto contattore SAYOON DC

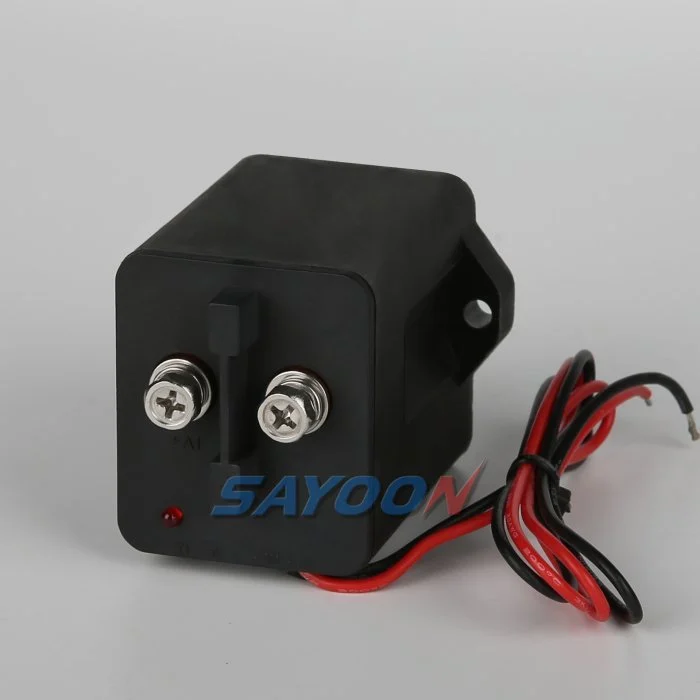

Visualizzazione del prodotto contattore SAYOON DC

Tabella delle decisioni

Condizione Preoccupazione Controlli obbligatori
Avvio del sistema La capacità dell'inverter DC-link provoca un'inversione improvvisa della corrente Utilizzare la logica precarica e il rapporto tensione-carica verificati
Caricamento Il flusso di corrente va verso la batteria Conferma la funzione continua e direzionale
Lo scarico La batteria alimenta l'inverter e i carichi Utilizzare la corrente, la durata e la temperatura nel caso più estremo
Cancellazione o guasto Altre stringhe o PV possono alimentare il sistema in senso inverso. Definire i confini, la protezione, la dismissione e la verifica

Riferimento e delimitazione del prodotto

Il Referenza di costruzione CZWH200A Si tratta di un esempio di prodotto, non di un'approvazione automatica. Connettore contattore DC e Guida alla selezione. Confermate il codice d’ordine esatto e l’importo definitivo delle imposte.

Il dispositivo CZWH200A è dotato di un contatto normalmente aperto e di un altro normalmente chiuso. Questo esempio di configurazione illustra la revisione della configurazione; non prevede un interruttore solare-batteria normalmente aperto a due poli. È necessario verificare la compatibilità tra lo stato del circuito approvato, la tensione, la direzione del flusso e la variante esatta prima di effettuare qualsiasi selezione.

Definire il limite energetico

Disegnare le catene di batterie, i dispositivi positivi e negativi, l’inverter, il caricabatterie, i circuiti collegati alla fotovoltaica, i convertitori DC/DC, i circuiti di precarica e scarica, i fusibili, i disconnettori di servizio, i sensori e ogni sorgente parallela. Specificare quali conduttori rimangono alimentati dopo l’attivazione di ciascun dispositivo.

Un contatto ausiliario non dimostra l'assenza di tensione. Verificare la tensione, la corrente e la risposta alla scarica prevista sul lato del pacco batteria e sul lato della linea di alimentazione. Batterie parallele o un inverter a griglia possono mantenere attivo il bus comune.

Inrush di controllo dell'inverter

Utilizzare la capacità e la tensione effettive massime del collegamento DC per progettare la carica preliminare. Il controller deve verificare l’aspettativa di aumento della tensione della linea prima del closing principale, rilevare la presenza di un resistore aperto o di un percorso di carica preliminare danneggiato, limitare il numero di tentativi e memorizzare i dati relativi ai guasti.

Chiudere prima che l’equiparazione della tensione possa superare i valori di servizio e danneggiare i contatti. Un avviamento nominale riuscito non è sufficiente; è necessario testare la tolleranza della capacità di carica, le condizioni di bassa e alta tensione, quelle fredde e calde e le sequenze interrotte.

Coordinate la carica, lo scaricamento e i guasti

Registra la direzione e la grandezza del flusso durante la carica della batteria, l’esportazione dell’inverter, i passaggi di carico, le transizioni e gli arresti protettivi. Determina se il contattore deve interrompere il flusso in entrambe le direzioni o se l’inverter e la protezione rimuovono il flusso prima.

Coordinate i fusibili e gli altri dispositivi di protezione in base al corrente di cortocircuito e al tempo di arresto previsto. Non si deve presumere che il contattore di comando possa arrestare un cortocircuito della batteria senza prove specifiche del prodotto.

Iniziare con un sistema di misura

Registrazione dei valori minimi e massimi della tensione della batteria, dello stato del caricabatterie, della direzione del flusso di corrente, della corrente massima e continua, della durata dell’evento, dei cicli di avviamento per ora, degli intervalli di raffreddamento, della temperatura ambiente e del ciclo operativo più lungo autorizzato. Include i start a freddo, la capacità massima di carico, i cambi di marcia, i ribalberi rapidi, i meccanismi inibiti, le interruzioni di emergenza e i modi di manutenzione.

Un'etichetta di motori o un regolatore nominale non rappresentano un'attività completa del contattore. La resistenza della batteria, la perdita di cavo, i limiti del regolatore, la pressione idraulica, la geometria della traiettoria, il comportamento dell'operatore, il firmware e la temperatura cambiano tutti la forma d'onda. Il comando di acquisizione, la tensione della bobina, la corrente principale, la tensione della bussola, il feedback e la temperatura vengono registrati su una stessa base temporale.

Criteri separati per il trasporto, la produzione e la rottura

Le tensioni a corrente continua descrivono la capacità di trasporto termico nelle condizioni indicate. Non stabiliscono automaticamente la capacità di sopportare cariche improvvise, sovraccarichi di breve durata o interruzioni del flusso di corrente induttivo. Definite ciascun evento in base alla tensione, alla corrente, alla direzione, alla durata, all'induttanza o alla costante temporale, alla frequenza di ripetizione e alla contribuzione alla rottura.

Il controllo normale dovrebbe ridurre la corrente prima dell’apertura, se l’architettura lo consente. In casi di emergenza o guasto, è necessario seguire una sequenza di protezione documentata. Coordinate il contattore con i fusibili, i dischi di protezione, lo spegnimento del controller e ogni sorgente parallela o a ripartizione. Non assegnare la funzione di cancellazione di cortocircuiti a un contattore di comando senza prove esplicite.

Verificare il comportamento della bobina, del trasformatore e della leva di rilascio

Confermate l'opzione della bobina esatta, la tensione nominale, il comportamento di pickup e dropout nell'intervallo della tensione di alimentazione ausiliaria, la corrente di pull-in e di mantenimento, la funzione economizzatrice, la polarità, il limite di corrente del driver, la perdita del cavo e la soppressione. Misurate la tensione sulla bobina durante il pickup e il mantenimento.

Un diodo, un TVS, un economizzatore o una presa attiva modificano il tempo di rilascio e la tensione. La bassa tensione può causare rumore e danni al contatto; la tensione eccessiva può surriscaldare il rotore. Configurare i tempi di attivazione e i controlli di corrente dal prodotto finale, dal driver, dal cavo, dal connettore, dall’alimentazione, dalla temperatura e dalla distribuzione dei test.

Revisione delle installazioni e dei percorsi termici

Verificare l’orientamento del montaggio, le dimensioni dei conduttori, l’allineamento dei morsetti e dei busbar, l’hardware dei terminali, la serratura controllata, il supporto del cavo, le vibrazioni, gli urti, la contaminazione, l’umidità, il flusso d’aria dell’involucro, le fonti di calore adiacenti e l’accesso per ispezioni. Le valutazioni dei bancali potrebbero non rappresentare un compartimento del sistema pieno di componenti.

Non utilizzare i terminali per tirare i conduttori disallineati in posizione corretta. Dopo l’assemblaggio, verificare la tenuta, le rondelle, l’innesto del filo, le barriere, gli spazi di tolleranza, il sistema di protezione contro la tensione e eventuali carichi meccanici non previsti. Monitorare sia le temperature dei terminali che il corpo sotto condizioni di corrente e ambiente comparabili.

Usare i feedback insieme alle prove elettroniche

Un contatto ausiliario indica la posizione del meccanismo ma non misura la resistenza attraverso la linea principale né conferma l’assenza di tensione. Rapporta i dati relativi al comando, al flusso del driver, allo stato ausiliario, al flusso principale e alla tensione lungo il limite di isolamento previsto, all’interno di intervalli temporali validati.

Definire le risposte per gli stati di blocco aperto, saldatura, ritardo nel rilevamento, rumore, cablaggio difettoso della retroazione, guasti al driver, sensori non funzionanti e retroalimentazione. Conservare i primi disallineamenti e i segnali grezzi. Bloccare il riavvio automatico ogni volta che non sia possibile dimostrare lo stato di commutazione o l'isolamento.

Confermare l'integrità del sistema completo

Testare contattori, controllori, conduttori, dispositivi di protezione, sensori, raffreddamento, firmware e custodie per applicazioni di produzione. Coprire i limiti di tensione e temperatura, il cavo più lungo, la massima capacità di carico consentita, cicli ripetuti, rigenerazione o abbassamento rappresentativi e iniezione di guasti sicuri.

Registrare i numeri delle parti, i disegni, l'identità del campione, il software, gli strumenti e la calibratura, le forme d'onda grezze, le condizioni termiche, i limiti di accettazione, le deviazioni e i revisori. Una prova di chiusura-apertura senza carico riuscita non è una prova della piena funzionalità del sistema.

Servizio pianificato e sostituzione controllata

Definire i trigger di ispezione per anomalie di temperatura, odore, scolorimento, rumore, risposta ritardata, caduta di tensione, avarie indesiderate e diagnosi in modalità saldata. Isolare la batteria e la energia immagazzinata secondo la procedura autorizzata prima di toccare i terminali o sostituire le parti.

Un solenoide o contattore visualmente simili può differire per quanto riguarda la bobina, il funzionamento, la polarità, la soppressione, il feedback, il montaggio, la coordinazione della protezione e la durata di vita. Per approvare gli alternativi, è necessario utilizzare il codice d’ordine completo e verificare la conformità dei test effettuati; quindi, dopo il cambio, ripetere i controlli meccanici, sulla bobina, sul carico, sull’arresto, sull’isolamento e sul riavvio dell’apparecchio.

Prepara l'RFQ e modifica il record

Fornire i range di voltaggio della batteria e del controllo, le forme d’onda correnti complete, la direzione, gli eventi di apertura e chiusura, la corrente di guasto, la protezione, il driver e la soppressione, il feedback, l’obiettivo di durata, la frequenza di commutazione, l’ambiente, l’assemblaggio, la progettazione del conduttore, gli standard e la validazione richiesta.

Reaprire la decisione dopo modifiche alla batteria, al caricabatterie, al motore, alla pompa, all’inverter, al firmware, al cavo, al fusibile, al driver della bobina, alla soppressione, all’involucro, al raffreddamento, alla rotta, al carico utile o al processo di manutenzione. Tenere le ipotesi separate dalle affermazioni dei fornitori e dai risultati misurati.

Prima della messa in servizio della flotta, eseguire una revisione documentata che colleghi ogni requisito alle prove. La revisione dovrebbe identificare lo stato operativo, il comando previsto, il comportamento delle spire, la risposta ausiliaria, la corrente del circuito principale, la tensione su entrambi i lati della soglia di commutazione, la tendenza della temperatura, lo stato dei dispositivi di protezione e la possibilità di ripristino. Include l’incertezza e la risposta in caso di disaccordo tra due segnali. I tecnici necessitano di una checklist controllata per ispezioni, misure, sostituzioni e test post-riparazione, nonché di condizioni di arresto del funzionamento per danni termici, archi elettrici, pickup instabile, tensione non prevista o stato aperto non verificato. Conservare i registri formativi e gli strumenti approvati in linea con la procedura di servizio del sistema.

I controlli di acquisto sono importanti quanto la scelta dell’apparecchiatura elettrica. Conservate il documento del produttore, il codice d’ordine completo, la revisione del disegno, l’opzione per la bobina, la suppressione, l’allineamento ausiliario, l’interfaccia di montaggio, l’hardware dei terminali, i componenti approvati, lo stato di ispezione e la revisione dei documenti del fornitore. Durante la ispezione in arrivo, verificare l’identità e l’aspetto visibile dell’apparecchiatura, senza considerare la corrispondenza con l’etichetta come approvazione funzionale. Se la configurazione del fornitore, del componente, del processo o del firmware cambia, confrontare la nuova configurazione con le forme d’onda originali, i risultati termici, i limiti di tempo, lo studio di protezione e il flusso di lavoro del servizio prima dell’uso.

Accettazione e prove della flotta

Creare una scheda di accettazione controllata con la configurazione del sistema, le versioni della batteria e del controller, il codice esatto del contattore, i conduttori e l’hardware approvati, le onde di pressione richieste, le prove di temperatura e temporizzazione, i risultati dell’injection fault e l’autorizzazione di firma. Confrontare i sistemi pilota con i referenziali sani su percorsi, carichi e transizioni di carica rappresentativi e in condizioni ambientali appropriate. Conservare i dati degli eventi e le parti rimovibili per un periodo sufficiente per l’analisi dei guasti.

Guida di Sayoon

Leggi la recensione Guida per la disconnessione della batteria dell'AGV, Guida per il contatto dei contattori per il trasporto di materiali a 48 V, Guida alla tolleranza della tensione della bobina, e Guida alla durata meccanica e elettrica. Questi riferiscono a decisioni complementari e non sostituiscono i dati esatti del prodotto.

Video educativo

Cos'è un contattore e come funziona? da Electrician U fornisce un contesto visivo neutro. Non sostituisce i requisiti scritti, le misure del sistema, i documenti del prodotto o le procedure di sicurezza.

Cos'è un contattore e come funziona?

Guarda il video educativo su YouTube.

Evidenza e manutenzione sicura

Prima della messa in commercio, collegare ogni requisito a una sorgente o a un risultato misurato. Registrare lo stato operativo, la direzione corrente, il comando, il comportamento della bobina, la risposta ausiliaria, la corrente del circuito principale, la tensione su entrambi i lati della soglia, la temperatura, lo stato di protezione e la possibilità di ripristino. Definire le condizioni di arresto del funzionamento in caso di danni da calore, arcing, pickup instabile, tensione inattesa o stato aperto non verificato. I registri di acquisto devono conservare il codice d’ordine completo, la revisione del disegno, l’opzione per la bobina e la soppressione, l’allestimento ausiliario, l’assemblaggio, l’hardware dei terminali, i componenti alternativi approvati e la revisione dei documenti del fornitore.

Riferimenti autorevoli

Domande frequenti

Qual è il primo passo per il contattore solare a batteria?

Definite il limite esatto del circuito e le condizioni operative effettive prima di scegliere un prodotto.

È sufficiente la corrente continua?

No. Valutate la marca, la frequenza di commutazione, la corrente di ingresso, la direzione, la coordinazione dei guasti, le condizioni termiche, il controllo della bobina, il feedback e la durata della vita.

È possibile sostituire una parte simile?

Solo dopo che le prove elettriche, meccaniche, di isolamento, di controllo, di protezione e di validazione saranno state approvate.

Come viene verificata la scelta?

Verifica l'intenzione produttiva dell'hardware attraverso i limiti operativi e ambientali, con criteri di passaggio registrati.
