Noodstopcontrole van BESS DC-contactors

Snel antwoord: Een BESS noodstopcontactorvolgorde moet voldoen aan de systeemgevarenanalyse. Het moet de PCS opdracht geven om de stroom te verwijderen wanneer de tijd het toelaat, de vereiste DC-isolatieapparaten binnen hun gekwalificeerde belasting te openen, verdere lading of ontlading te blokkeren, gecontroleerde busontlading te initiëren, de resulterende toestand te verifiëren met onafhankelijke feedback, en automatische herstart te voorkomen. Een noodstopknop alleen definieert geen veilige elektrische toestand.

Deze gids zet het onderwerp om in een beoordeelbaar BESS-ontwerp, besturingen, inbedrijfstelling, sourcing en serviceworkflow. Het gebruikt een echte Sayoon-productafbeelding terwijl elke elektrische en veiligheidsbeslissing gekoppeld blijft aan het uiteindelijke systeem, de geldende normen en de actuele productdocumentatie.

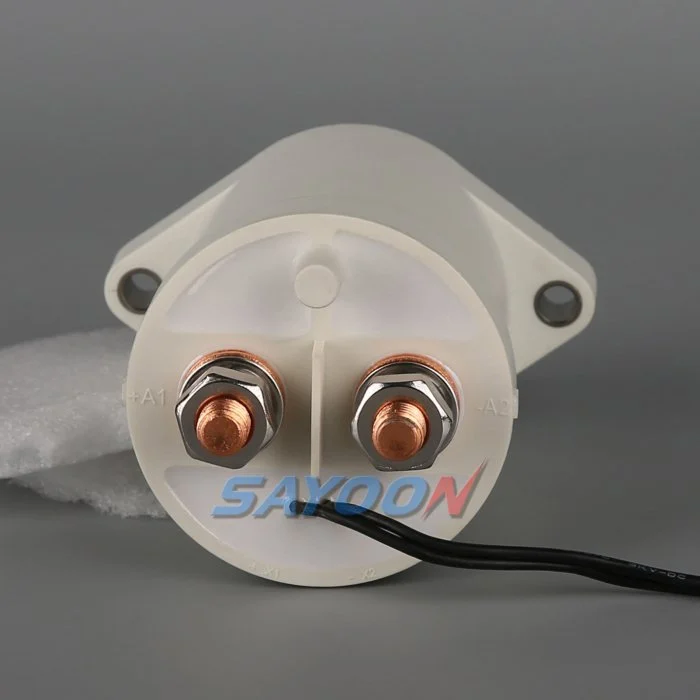

Productweergave van de SAYOON DC-contactor

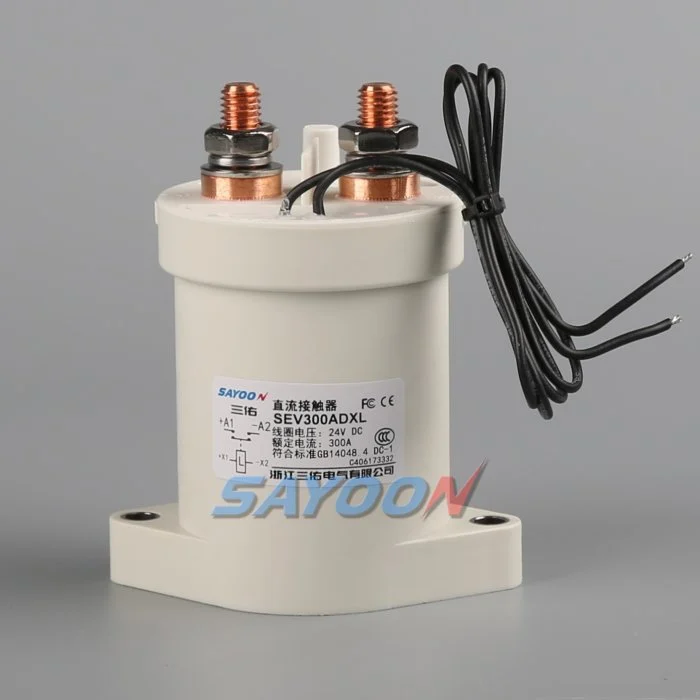

Productweergave van de SAYOON DC-contactor

Engineering besluitkaart

Staat of element Verwachte toestand Engineeringfocus
Operator noodstop Vergrendeld stopverzoek Verwijder gevaarlijke werking en vereis opzettelijke reset
Gedetecteerde elektrische storing Snelle gecoördineerde beschermingsactie Respecteer contactor, zekering, PCS en batterijlimieten
Brand of thermisch incident Specifieke isolatie en noodhulp op locatie Vermijd aannames over openen onder extreme stroom
Resetverzoek Geen herstart totdat alle veilige toestanden zijn doorlopen Reset scheiden van automatische heraansluiting

Productreferentie en toepassingsgrenzen

De SEV300ADXL afgedekte hoogspannings DC-contactors is een echt productfamilievoorbeeld. Bekijk de Hoogspannings-DC-contactoren en Selectiehandleiding voor DC-relais voor aangrenzende beslissingen. Een productafbeelding, familienaam of nominale stroom is geen goedkeuring voor een bepaald BESS. Bevestig de exacte bestelcode, tekening, spoel, hoofdcircuits, isolatie, omgeving, levensduur, montage, besturing, feedback en bescherming.

Begin met het gevaar en vereist stoppen

Noodstop is een risicoreducerende functie, geen universeel bedradingspatroon. Identificeer de gevaarlijke bewegingen, elektrische energie, thermische omstandigheden, opgeslagen condensatorenergie en bronnen die de bus kunnen terugvoeden. Bepaal welk apparatuur moet stoppen, welke circuits geïsoleerd moeten worden, wat mogelijk nog wel onder spanning blijft, en hoe de staat wordt geverifieerd.

De volgorde voor een noodtoestand die door een operator wordt geopend, kan verschillen van een kortsluiting, isolatiefout, brandmelding, koelverlies of thermisch incident in de batterij. Elk initiërend evenement moet worden gekoppeld aan een beoordeelde reactie in plaats van één ongedifferentieerde spoel-uitgangscommando.

Verwar controlestop niet met isolatie

De PCS kan schakelen in- en uitschakelen terwijl de DC-bus onder spanning blijft. Het openen van een contactor kan een batterijreeks isoleren terwijl de gemeenschappelijke bus onder spanning blijft van andere rekken. Het verwijderen van spoelvoeding kan niet-wel gedichte contacten niet openen. Het ontwerp moet de grens aangeven die wordt gevormd door de positieve en negatieve hoofdvoedingen, stringapparaten, omvormerontkoppelaars en serviceontkoppelaars.

Gebruik pack-zijde en bus-zijde spanningsdetectie, stringstroom, spoelstroom en hulpfeedback om te verifiëren wat er daadwerkelijk is gebeurd. Labels en procedures moeten de resterende energie na een noodactie beschrijven.

Verminder de stroom voordat je opent wanneer toegestaan

Een gecontroleerd commando naar de PCS kan de DC-stroom verminderen voordat de contactoren openen, waardoor vonkvorming wordt beperkt en de elektrische levensduur wordt behouden. De beschikbare vertraging hangt af van het gevaar. Een snel ontwikkelende storing kan vereisen dat de zekering of een ander beveiligingsapparaat handelt zonder te wachten op software.

Definieer een maximale toegestane vertraging en de fallback als de PCS niet erkent of de stroom niet daalt. Ga nooit uit van het feit dat het sturen van een nul-stroomcommando bewijst dat de gemeten stroom een acceptabel niveau heeft bereikt.

Coördineer contactoren en foutbescherming

Contactoren bieden gecontroleerde schakeling; zekeringen verwijderen gespecificeerde foutstromen; een pyrotechnische ontkoppeling of stroomonderbreker kan een andere isolatiefunctie bieden. Geef aan welk apparaat eerst handelt bij elke fout en welke stroom de contactor moet weerstaan of onderbreken. Includeer stroom van alle parallelle rekken en de omvormer.

Openen buiten een geverifieerde DC-onderbrekingsclassificatie kan vonkvorming verergeren of isolatie verhinderen. Beschermingscoördinatie moet gebruik maken van de exacte spanning, stroomrichting, inductantie, uitschakeltijd en installatie.

Ontwerp een foutbewuste bedrijfsroute

De noodstopketen moet worden bewaakt volgens de veiligheidsarchitectuur die door het project is aangenomen. Een gebroken bedradingskabel, gesoldeerde uitgang, kortgesloten driver, verlies van controlevoeding, communicatiefout of defecte sensor moet leiden tot een gedefinieerde toestand. Redundante kanalen vereisen onafhankelijke foutdetectie, niet slechts dubbele softwarebits.

Onderdrukking verandert de spoelvrijgave-tijd en de stress op de driver. Bevestig de daadwerkelijke spoeloptie, driver-topologie, flyback-pad en vrijgaveverdeling bij controle-voeding en temperatuurboundaries.

Verifieer openen en busontlading

Na het commando, bevestig dat de spoelstroom stopt, de hulpstatus verandert, de stringstroom stopt en de verwachte spanningsscheiding verschijnt. Verifieer vervolgens dat de ontladingscircuits de relevante bussectie verminderen volgens de projectvereisten. Een timer is geen bewijs van veilige spanning.

Parallelle bronnen en condensatoren van de omvormer kunnen een sectie energiek houden. De logica moet falende ontlading, gesoldeerde contacten, terugvoeding en sensoronenigheid detecteren en reset voorkomen terwijl de toestand onzeker is.

Voorkom onbedoelde herstart

Het resetten van een noodstopapparaat mag de BESS niet automatisch activeren. Vereis dat de initiërende voorwaarde wordt gewist, dat noodapparaten worden gereset, dat isolatie- en ontladingscontroles slagen, dat interlocks gezond zijn, dat de PCS klaar is en dat er een geautoriseerd startcommando is. Registreer wie of wat de herstart heeft uitgegeven.

Na een ernstig incident kan de procedure vereisen dat contactoren, zekeringen, busbars, terminals, sensoren, koeling, behuizing en batterijen worden geïnspecteerd voordat wordt vrijgegeven. Software mag die beslissing niet omzeilen.

Test de volledige respons

Voer gefaseerde tests uit met hardware voor productie en goedgekeurde simulators. Verifieer operatorstop, communicatieverlies, lage controlevoeding, vastzittende spoeldriver, vertraagde vrijgave, gesoldeerde feedback, gefaalde spanningssensor, niet-reagerende PCS, ontladingsfout en poging tot herstart. Leg alle commando's, stromen, spanningen, feedback en tijdstempels vast.

Bevestig dat één storing in de stopketen wordt gedetecteerd en dat de resulterende toestand overeenkomt met de veiligheidsvereisten. Bewaar ruwe gegevens, limieten, instrumentdetails, softwareversie en afwijkingen.

Specificeer de nooddienst in de offerteaanvraag (RFQ)

Bied maximale systeemspanning, stroom op het moment van noodopening, stroomrichting, inductantie, verwachte kortsluitstroom, zekeringwerking, maximale openingsduur, spoelvoeding, driver en onderdrukking, feedbackregeling, temperatuur, omgeving, levensduur en vereiste normen.

De hier getoonde SEV300ADXL is een productreferentie. Definitieve goedkeuring vereist product-specifiek bewijs voor de exacte nooddienst en installatie. Vermeld de vereiste actie na verlies van hulppower, de maximale geaccepteerde busspanning na stoppen, de locatie van handmatige reset, interfaces voor remote-stop, inspectieregels na een ernstig incident, en het bewijs dat nodig is vóór heraanschakeling. Vraag de leverancier welke diensten worden gedekt door gepubliceerde gegevens en welke project-specifieke tests vereisen.

Veiligheids- en bewijskwaliteitscontroles

Behandel batterijen, de gemeenschappelijke bus, conversatorcapacitors, parallelle rekken, hulpvoedingen en testapparatuur als gevaarlijke energiebronnen totdat een gemachtigd persoon de site-isolatieprocedure heeft toegepast en de vereiste staat heeft geverifieerd met beoordeelde instrumenten. Overbrug geen feedback, forceer geen spoel, ontwijk interlocks of open een apparaat buiten de gekwalificeerde schakelbelasting. Een vereenvoudigd schema kan opgeslagen energie en omgekeerde energievoorziening verbergen.

Bouw acceptatielimieten op basis van exacte productgegevens, goedgekeurde systeemeisen en representatieve tests. Noteer het volledige onderdeelnummer, revisie van tekening, geleideropstelling, instrumentlocaties, kalibratie, temperatuur, softwareversie, ruwe golfvormen, pass/fail-limieten, afwijkingen en reviewers. Scheid feitelijke metingen van interpretaties. Noteer ontbrekend bewijs als een open actie in plaats van een typisch waarde in te voeren.

Wijzigingscontrole en onderhoud

Bekijk het oorspronkelijke bewijs wanneer de batterijconfiguratie, firmware van het PCS, busbar, zekering, kabel, koeling, spanningssensor, stroomsensor, contactorspoeloptie, driveronderdrukking, ontlaadcomponent of bedrijfschema verandert. De samenstelling kan ongewijzigd lijken terwijl de stroom, openingsstroom, timing, thermische stress of isolatie buiten de gevalideerde envelope is verschoven.

Tijdens onderhoud, inspecteer terminals, barrières, geleiders, warmteverschijnselen, contaminatie, montage, bedradingscontrole en opgeslagen fouten. Vergelijk spanning, temperatuur en timing alleen onder vergelijkbare omstandigheden. Na het vervangen van een contactor, zekering, sensor, controller of weerstand, herhaal de goedgekeurde start-, belasting-, stop-, isolatie-, ontlaad-, feedback- en herstart-verbodsequentie voordat de rek wordt teruggebracht in gebruik.

Gerelateerde Sayoon-gidsen

Gebruik de Gids voor plaatsing van de hoofdcontactors van BESS, gids voor contactor voor parallelle batterijreeks, feedback plausibiliteitsgids, gids voor de afmetingen van precharge-weerstanden, en Gids voor openingstijden en sluitingstijden als aanvullende controles. Ze behandelen afzonderlijke beslissingen binnen dezelfde gecontroleerde grens.

Educatieve video

Wat is een contactor en hoe werkt het? door Electrician U biedt visuele achtergrond direct gerelateerd aan dit onderwerp. Het vervangt niet de schriftelijke vereisten, productgegevens, berekeningen of veiligheidsprocedures op locatie.

Wat is een contactor en hoe werkt het?

Bekijk de educatieve video op YouTube.

Veelgestelde vragen

Wat is de belangrijkste verificatie voor bess noodgeval-stop contactor?

Gebruik onafhankelijke elektrische bewijzen bij de gedefinieerde isolatiegrens; vertrouw niet alleen op een commando-bit, timer of hulpcontact.

Kan een hulpcontact bewijzen dat het hoogspanningspad veilig is?

Nee. Correleer het met spanning, stroom, spoelgedrag, timing en elke mogelijke parallelle of terugvoerspanning.

Kan één universele tijdslimiet worden gebruikt?

Nee. Stel de timing in vanaf de exacte contactor, bestuurder, onderdrukking, sensoren, capaciteit, temperatuur, voeding en goedgekeurde systeemtesten.

Wat hoort er in het ontwerpregister?

Houd de circuitgrens, exacte onderdelen, tekeningen, bedieningsgolven, berekeningen, testomstandigheden, ruwe gegevens, acceptatiecriteria, afwijkingen en goedkeuringen.

Betrouwbare referenties

Gebruik de door het project aangenomen edities en vereisten. Normen en productgegevens kunnen veranderen, dus moet het verantwoordelijke technische team het definitieve ontwerp bevestigen.
