De opening- en sluitingstijd van een DC-contactor moet worden gemeten vanaf duidelijk gedefinieerde elektrische gebeurtenissen, niet alleen op basis van geluid. Registreer het spoelcommando, de spanning over de spoel, de spoelstroom, de spanning of stroom van het hoofdcontact en de status van het hulpcontact op een gemeenschappelijke tijdbasis. Vermeld of het resultaat commando-tot-eerste-contact, commando-tot-stabiel-contact, vrijgave-start of volledige isolatie is, en vergelijk dit vervolgens met de exacte apparaatspecificatie. Deze handleiding biedt een technische beoordelingsmethode, geen universele goedkeurings-/afkeuringswaarde.
Belangrijk te verzamelen bewijsmateriaal
| Controleer item | Bewijsmateriaal om te verzamelen | Waarom het ertoe doet |
|---|---|---|
| Opdrachtrand | Regelaaruitgang of stuurprogrammacommando | Definieert de systeemaanvraagtijd |
| Spoelspanning/stroom | Gemeten bij het apparaat | Toont vertraging van de bestuurder en magnetische opbouw |
| Hoofdcontactgebeurtenis | Differentiaalspanning of geïsoleerd stroomsignaal | Identificeert eerste geleiding en stabiele toestand |
| Aanvullende feedback | NO/NC feedback-overgang | Mag niet gelijktijdig zijn met de hoofdcontacten |
| Testconditie | Temperatuur, aanvoer, belasting, onderdrukking, oriëntatie | Tijdstipveranderingen binnen het operationele bereik |
Gebruik expliciete timingen definities
Sluitingstijd kan betekenen: commando-tot-eerste-aanraking, commando-tot-stroomdoorgang, of commando-tot-einde-van-dender. Openingstijd kan betekenen: commando-uit-tot-eerste-scheiding, stroomuitdoving, of hulpcontactterugkoppeling. Deze zijn niet uitwisselbaar. Vermeld de trigger- en stopvoorwaarden in het testplan zodat leveranciers, firmwareteams en veiligheidsbeoordelaars over hetzelfde tijdsinterval spreken.
Leg de spoel en de contacten samen vast
Spoelspanning onthult regelaarvertraging en spanningsval in de kabelboom; spoelstroom onthult magnetische opbouw en blusverval. De spanning of stroom van het hoofdcontact toont de overgang van het vermogenspad. Hulpterugkoppeling helpt bij diagnose, maar kan niet automatisch de hoofdcontacten vervangen. Gebruik geïsoleerde metingen met de juiste nominale waarde op hoogspanningscircuits en een gemeenschappelijke tijdreferentie.
Test de uiterste grenzen van het operationele gebied
Minimale spoelspanning, maximale spoelspanning, koude temperatuur, gestabiliseerde hete toestand, montagerichting, trillingstoestand, onderdrukkingsmethode en stroombelasting kunnen de responstijd beïnvloeden. Een resultaat zonder belasting bij kamertemperatuur is nuttig voor de instelling, maar niet noodzakelijk voor goedkeuring van het systeem. Herhaal cycli en rapporteer de verdeling in plaats van één enkel optimaal spoor.
Koppel timing aan systeemlogica
Het voltooien van de pre-charge, het inschakelen van de omvormer, de volgorde van de lader, vergrendelingen en storingsisolatie zijn afhankelijk van een geverifieerde contactortijd. Softwarevertragingen moeten meetonzekerheid en realistische variatie omvatten. Verberg een traag of instabiel apparaat niet door een timer te verlengen voordat de elektrische, thermische of mechanische oorzaak is begrepen.
Maak van het resultaat een technische beslissing
Beoordeel het bewijsmateriaal samen met vertegenwoordigers voor ontwerp, kwaliteit, veiligheid, besturing en leveranciers wanneer het resultaat van invloed is op de vrijgave van het systeem. Vermeld wat is gemeten, wat is afgeleid en wat onbekend blijft. Een goedkeuring moet de exacte vereiste en de van toepassing zijnde voorwaarde identificeren. Een afkeuring moet het oorspronkelijke bewijsmateriaal bewaren, de onmiddellijke inperking beschrijven en de volgende bevestigingsstap toewijzen. Als het resultaat onduidelijk is, verbeter dan de methode, verkrijg ontbrekende productgegevens of herhaal de test onder gecontroleerde omstandigheden. Herhaal na corrigerend werk de basismetingen en de bedrijfssequens die het probleem aan het licht bracht. Controleer of de correctie geen nieuw probleem heeft veroorzaakt in vrijgavetijd, thermisch gedrag, hulisterugkoppeling, isolatie, beveiligingscoördinatie of toeganbaarheid voor service. Leg de goedgekeurde configuratie vast zodat productie- en veldteams deze kunnen reproduceren. Dit sluit de lus tussen een nuttig testresultaat en een betrouwbare contactorinstallatie.
Bouw de test rond een schriftelijke vraag
Begin met het opschrijven van de beslissing die het bewijsmateriaal moet ondersteunen. Een aannamettest vraagt of een geïnstalleerd circuit een symptoom verklaart. Een productietest vraagt of een herhaalbare samenstelling voldoet aan een goedgekeurde limiet. Een ontwerpvalidatietest vraagt of het apparaat en het systeem acceptabel blijven binnen het volledige operationele bereik. Het door elkaar halen van die doelen levert metingen op die nauwkeurig lijken, maar geen vrijgavebeslissing kunnen ondersteunen.
Definieer de exacte bestelcode, de spoeloptie, de contactopstelling, de aansluitingsoverzicht, de revisie en de staat van het monster. Leg vast of de unit nieuw, geconditioneerd, veldgeretourneerd of eerder defect is. Identificeer het spannings- en stroombereik van het hoofdcircuit, de besturingsvoeding, het belastingstype, de bedrijfscyclus, de temperatuur, de montage, de geleiderinterfaces, de onderdrukking, de beveiliging en de softwarestatus. Deze details voorkomen dat het resultaat van de ene opstelling wordt toegepast op een materieel afwijkende installatie.
Gebruik een gecontroleerde bewijsreeks
- Documenten beoordelen. Verkrijg het goedgekeurde schematische overzicht, de producttekening, het gegevensblad, de testprocedure, de veiligheidsbeoordeling en de acceptatiecriteria. Los tegenstrijdigheden op voordat u apparatuur aansluit.
- Identificeer energie. Traceer elke normale, back-up-, regeneratieve, capacitieve en extern geleverde bron. Inclusief opgeslagen mechanische en elektrische energie.
- Eerst inspecteren. Fotografeer het apparaat en de klemmen. Controleer de montage, geleiders, bevestigingsmiddelen, verontreiniging, sporen van hitte, spoelbedrading, huldbedrading en onbevoegde wijzigingen.
- Instrumenten verifiëren. Bevestig nominale waarde, isolatie, kalibratiestatus, meetnoeren, probes, bandbreedte, bemonsteringsfrequentie, nulling en het effect dat het instrument op het circuit kan hebben.
- Meet bij het apparaat. Meetspoel- en hoofdgroepgrootheden bij de gedefinieerde contactorgrenzen zodat de effecten van kabelbomen en verbindingen zichtbaar of bewust uitgesloten zijn.
- Oefen de echte reeks. Inclusief voorlading, interlocks, normale start en stop, noodgedrag, herstartbeperkingen en representatieve thermische omstandigheden.
- Herhaal en vergelijk. Verzamel voldoende cycli om variatie te zien. Vergelijk uitsluitend met schriftelijke limieten die van toepassing zijn op het exacte product en de exacte omstandigheden.
- Bewaar het record. Sla ruwe golfvormen, eenheden, instellingen, foto's, omgevingsomstandigheden, beoordelaars, afwijkingen en beschikking op.
Veiligheid en gezag: Beschouw elk stroomcircuit als gevaarlijk totdat een bevoegd persoon alle bronnen heeft geïsoleerd, de lockout-procedure van de site heeft toegepast, de afwezigheid van spanning heeft gecoördineerd met een geschikt instrument en de opgeslagen energie heeft beheerst. De OSHA-regel voor het beheersen van gevaarlijke energie en OSHA-vereisten voor werkzaamheden aan elektrische installaties Zorg voor een algemeen kader. Productselectie en testacceptatie moeten gebruikmaken van de exacte fabrikantgegevens en de van toepassing zijnde projectnormen. IEC 60947-4-1 is een relevante normenreferentie voor elektromechanische schakelaars en motorstarters; gebruik de editie die door het project is goedgekeurd.
Meetkwaliteit en onzekerheid
Instrumentresolutie is slechts één onderdeel van onzekerheid. Tastpositie, contactdruk, snoerweerstand, bandbreedte, bemonsteringsfrequentie, common-mode-spanning, elektrische ruis, drempelkeuze, temperatuur, stroomstabiliteit, tijdreferentie en operatortechniek kunnen allemaal een resultaat veranderen. Leg voldoende informatie vast zodat een andere collega de opstelling kan reproduceren. Wanneer een meting dicht bij een limiet ligt, herhaal deze dan met een herziene methode in plaats af te ronden richting een gewenste conclusie.
Scheid gemeten feiten van interpretaties. “De spoelspanning daalde tijdens het aantrekken” is een waarneming. “De contactor is defect” is een conclusie die mogelijk niet klopt als de regelaar de stroom beperkte of als de spanningsval over de kabel te groot was. Wijzig waar praktisch één variabele tegelijk. Vergelijk metingen aan de klemmenzijde en de bronzijde, en behoud de oorspronkelijke toestand voordat u onderdelen reinigt, aandraait of vervangt.
Veelvoorkomende diagnostische vallen
Keur geen contactor goed op basis van een enkel werkbankexperiment bij kamertemperatuur met korte aansluitdraden en zonder representatieve belasting. Gebruik een hulpcontact niet als automatisch bewijs van de hoofdstroomstatus. Neem geen spanning-, weerstand-, tijd- of temperatuurlimiet over van een ander model. Combineer niet de meest gunstige waarden uit afzonderlijke catalogustabellen tenzij de fabrikant bevestigt dat deze gelden voor gelijktijdige toepassing. Pas regelaarvertragingen niet aan om onstabiele hardware te verbergen voordat de oorzaak bekend is.
Een vervanging kan mechanisch passen en toch ongeschikt zijn. Controleer de spoelspanningstolerantie, het aantrek- en houdgedrag, de interne elektronica, de compatibiliteit van de blusmaatregel, de hoofdcontactspanning, de inschakel- en uitschakelbelasting, de stroomrichting, de hulpcontacten, de aansluitingen, de montage, de thermische omstandigheden, de omgeving, de levensduur en de foutcoördinatie. Het gekozen apparaat, de aansturing, de belasting, de beveiliging, de installatie en de bedrijfssequencing vormen één geheel.
Product- en R যেন-verbinding / Product- en RFQ-koppeling

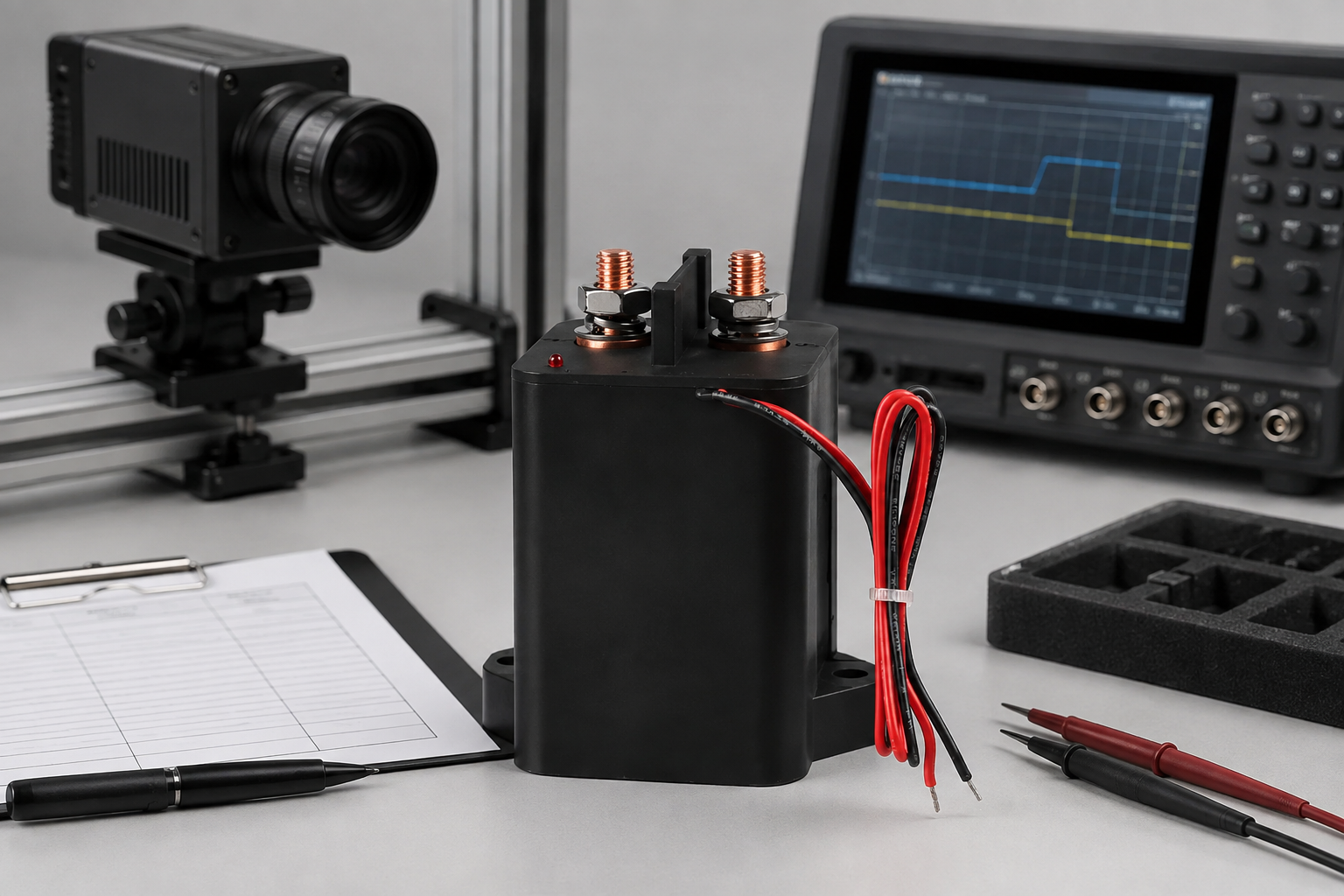

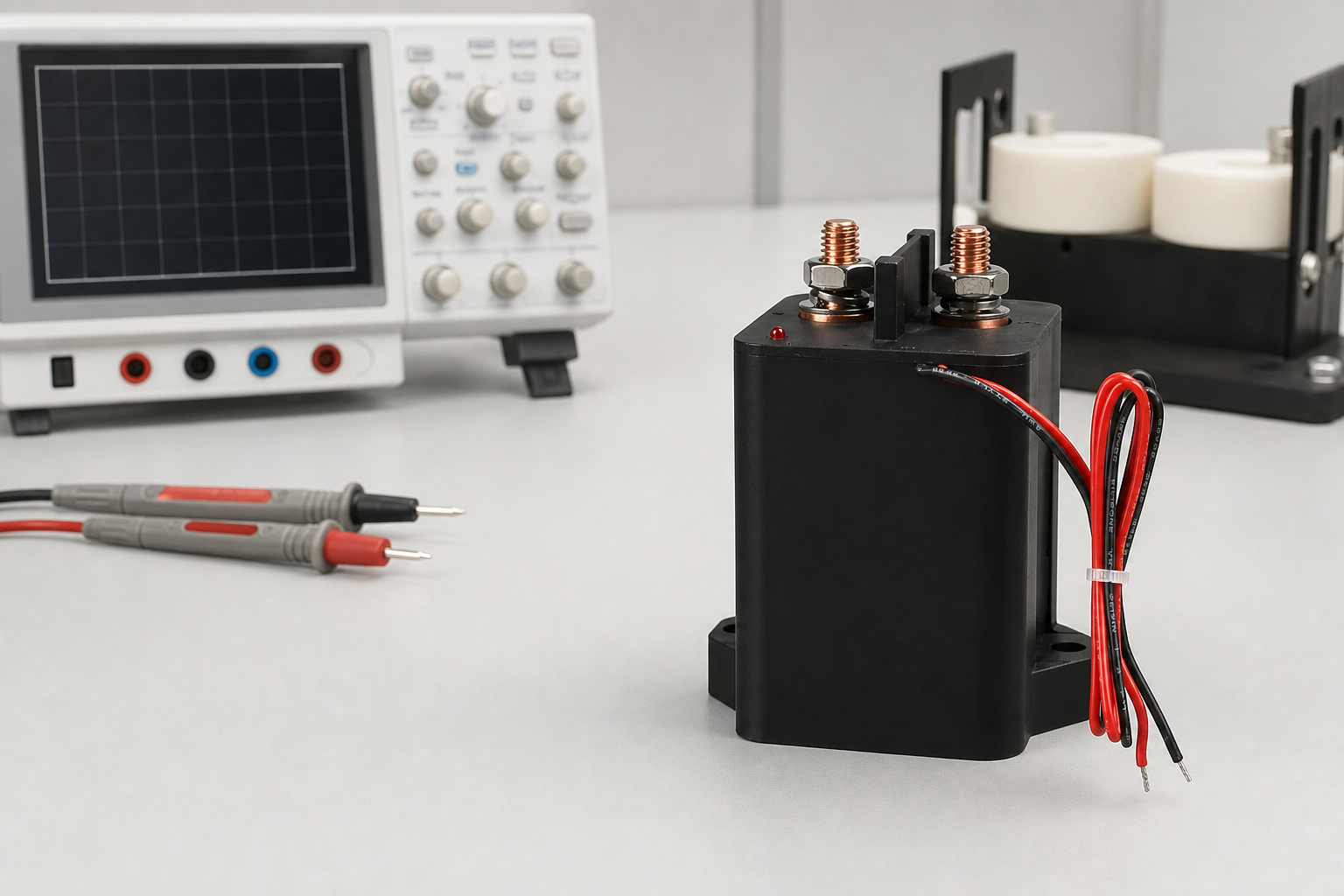

De HEV300 Hoogspanning epoxyhars gesealde DC-contactor is een relevant Sayoon productfamilievoorbeeld voor dit onderwerp, geen automatische goedkeuring voor elke conditie in dit artikel. Gebruik de exacte producttekening en bestelcode. Voor een breder overzicht, zie de Selectiehandleiding voor DC-relais, de veilige gelijkstroommagneetschakelaar testworkflow, en de bedradings- en vergelijkingshub.
Een effectieve RFQ beschrijft de maximale en minimale spanning, normale en abnormale stroomgolfvormen, belastingkenmerken, schakelrichting, voorlading, beveiliging, spoelvoeding en aansturing, blussing, hulplogica, belastingstijd, omgevingstemperatuurbereik, behuizing, montage, geleiderinterface, timing, levensduurdoel, vereiste tests en documentatie. Vraag de leverancier om te bevestigen welke vereisten worden gedekt door gepubliceerde gegevens en welke projectspecifieke validatie behoeven.
Wat het definitieve overzicht moet bevatten
Bewaar indien beschikbaar de volledige apparaatcode en het serienummer of de lotreferentie; tekening- en softwarerevisies; datum; operator; beoordelaar; instrumentmodellen en kalibratiestatus; klemmenkaart; sensorlocaties; ruwe gegevens; berekende waarden; eenheden; omgevingsomstandigheden; stroom- en spanningsgolfvormen; bedieningsvolgorde; afwijkingen; foto's; acceptatiecriteria; en eindbeschikking. Als het monster afwijkt van de productiebedoeling, som dan elk verschil op. Dit verslag stelt de inkoop-, ontwerp-, kwaliteits-, inbedrijfstellings- en serviceteams in staat om tot dezelfde conclusie te komen zonder te vertrouwen op het geheugen.
Educatieve video
Wat is een contactor en hoe werkt het? by Electrician U biedt een visuele introductie tot de werking van een contactor. Het is achtergrondeducatie; de schriftelijke productgegevens en de goedgekeurde procedure blijven leidend.
Bekijk de educatieve video op YouTube.
Veelgestelde vragen
Is het klikgeluid een geldige timermarker?
Nee. Het geluid is vertraagd en komt mogelijk niet overeen met de status van het elektrische contact.
Kan hulpfeedback bewijzen dat het hoofdcontact gesloten is?
Het geeft de mechanisme-positie aan volgens het ontwerp, maar het hoofdpad heeft zijn eigen bewijs nodig wanneer de timing cruciaal is.
Waarom beïnvloedt een blusdiode de openingstijd?
Het kan het verval van de spoelstroom vertragen en de magnetische afgifte uitstellen.
Hoeveel cycli moeten worden gemeten?
Gebruik voldoende cycli en voorwaarden om de variatie onder het goedgekeurde plan te karakteriseren; één cyclus is geen robuust resultaat.
Welke signalen horen in het dossier?
Commando, spoelspanning, spoelstroom, hoofdcontactstatus, hulprelaisstatus, belastingstroom, temperatuur en testomstandigheden.
Eindbeoordeling
Bevestig de exacte contactor, het circuitbereik, de energiestatus, de bedrijfsomstandigheid, de meetmethode, de acceptatiebron, de onzekerheid, de herhaalbaarheid en de reviewer voordat u een ontwerp vrijgeeft of apparatuur weer in bedrijf stelt. Vraag, als een vereiste limiet ontbreekt, om schriftelijk product-specifiek bewijs in plaats van zelf een drempelwaarde te bedenken.
