CZWH400A-2T DPDT реверсивный контактор постоянного тока

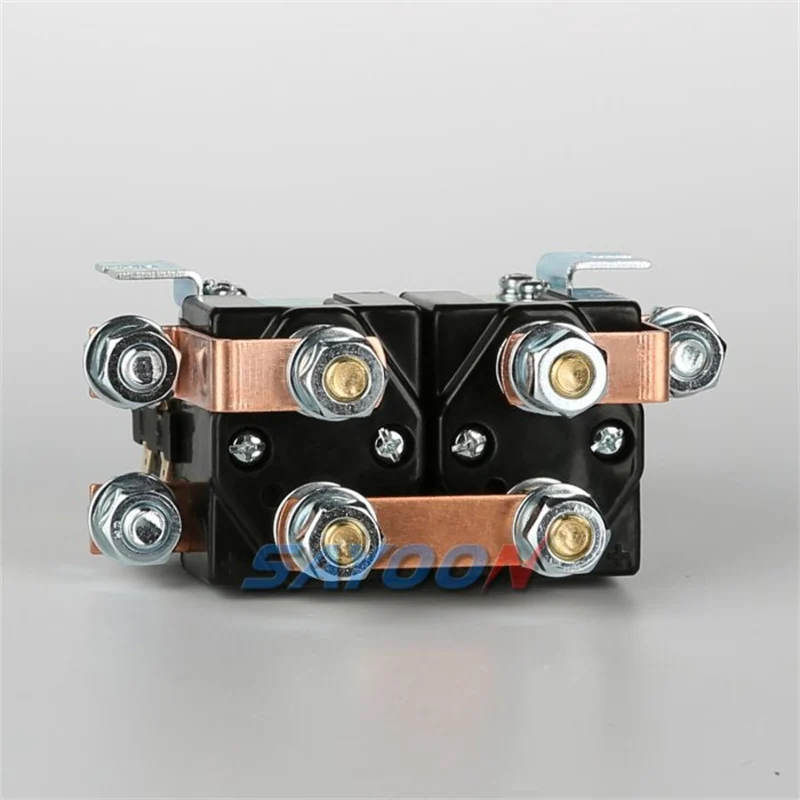

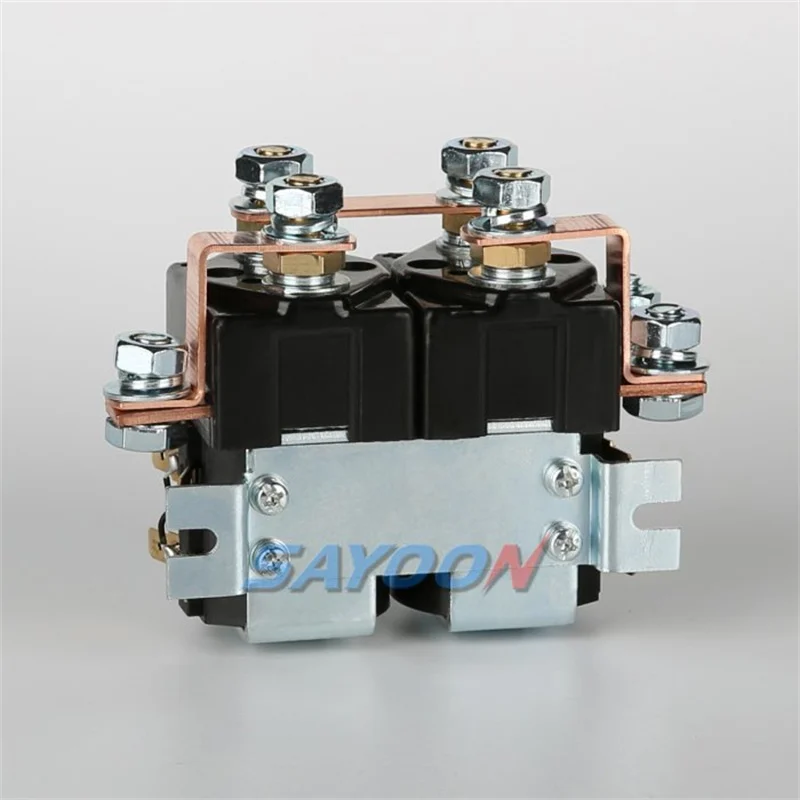

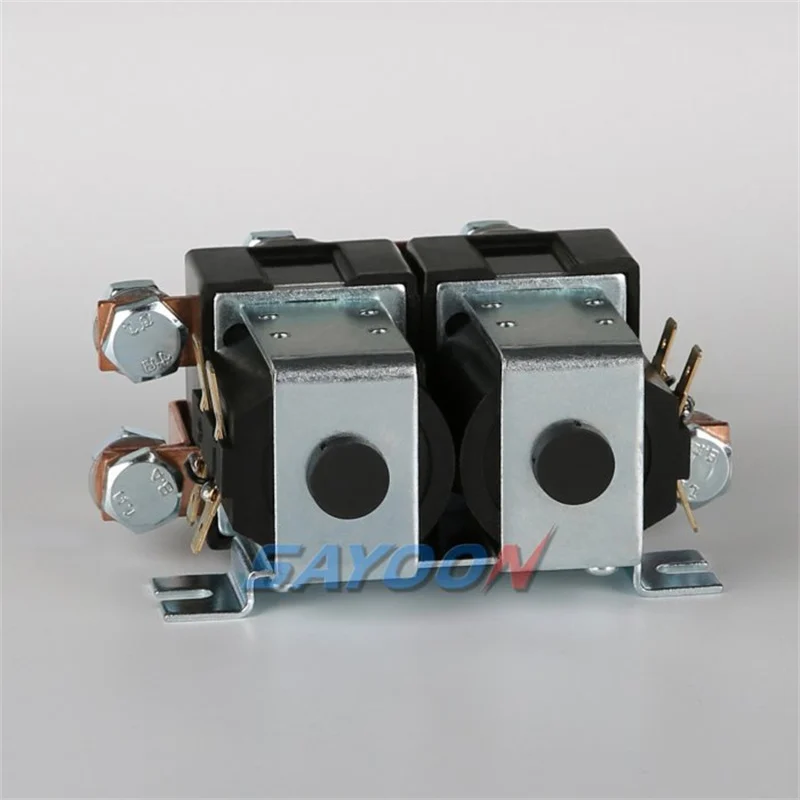

CZWH100A-2T 100A DPDT Reversing DC Contactor: Specifications & Selection

The SAYOON CZWH100A-2T is a 100A dpdt reversing dc contactor for DC switching. Check the circuit arrangement and terminal diagram to establish which contacts close, open or transfer together. Contact count alone does not establish a compatible replacement.

Номинальный ток нагрузки
100A при 48В постоянного тока
Напряжение прикосновения
≤80V постоянного тока
Контактная группа
Преобразование двух групп (DPDT)
Примеры напряжения катушки
12V / 24V / 48V постоянного тока
Клеммы нагрузки
Винт M8
Тип режима работы
Постоянное или прерывистое (по умолчанию)

Применение и выбор

For a DC reversing circuit, confirm motor starting and stall current, direction-change sequence, interlocking and switching under load. Verify the required off interval and terminal connections against the selected model drawing before commissioning.

Specify your CZWH100A-2T configuration

For CZWH100A-2T, send your circuit diagram, load voltage and current, required switching sequence, coil voltage, duty cycle and quantity. Request the terminal layout and confirmation of the exact contact configuration and mounting dimensions. See the technical information and drawings below for further details.

Обзор

ХАРАКТЕРИСТИКИ

 1. Высокая пропускная способность тока: контакторы DPDT DC разработаны для выдерживания больших токовых нагрузок, обеспечивая надежность и стабильность при различных условиях эксплуатации.
 2. Двойной полюс двойной переключатель: может управлять двумя цепями одновременно, подходит для сценариев, требующих переключения различных источников питания или нагрузок.
 3. Быстрая реакция: контактор обладает быстрым временем переключения, что обеспечивает эффективное управление цепью и сокращает задержки.
 Долговечность: Изготовлен из высококачественных материалов, обладает хорошей износостойкостью и коррозионной стойкостью, подходит для длительного использования в суровых условиях.
 5. Безопасность: встроенный механизм защиты от перегрузки и короткого замыкания, обеспечивающий безопасность оборудования и операторов.
 Легкая установка: Компактный дизайн и оснащен стандартными клеммами для быстрого и простого монтажа и обслуживания.
 Области применения:
 – Управление двигателем вперёд и назад
 – Переключение питания автоматического оборудования
 – Системы управления для роботов и манипуляторов
 – Светофоры и другие системы управления
 Контакторы DPDT DC идеально подходят для эффективного и надежного управления цепями в различных промышленных и коммерческих приложениях.

Значение модели Сайюна

CZWH

100 А

-2T

-S

-C

-М

-□

/24В

1

2

3

4

5

6

7

8

1

Тип продукта

2

Номинальный ток

3

Конструкция цепи: Двойная катушка, двойная цепь, переключение положительное и отрицательное

4

Дополнительный выключатель: отсутствует-Без вспомогательного переключателя; S- со вспомогательным выключателем

5

Магнитное дутье

6

Тип монтажного кронштейна: M- Горизонтальное расположение (по умолчанию); 2L- Два вертикальных расположения; 4L-Четыре вертикальных

7

Другие коды функций: l- С защитным диодом; R-С предварительно заряженным сопротивлением; СОНепрерывный; ВХОДПрерывистый

8

Номинальное напряжение катушки: 12 В, 24 В, 36 В, 48 В, 60 В, 72 В и т. д.

Использует

Этот продукт имеет контакты переключающей фазы, для электромобилей, телекоммуникационного оборудования, строительной техники, автомобильных аккумуляторов, электроштабелеров, поездов, судов, электронных систем управления, таких как источники бесперебойного питания.

Технические параметры: (Версия 1.46)

 SAYOON Тип продукта

 CZWH100A-2T

 Форма обратной связи  Преобразование двух групп (DPDT)
 Номинальное напряжение катушки (постоянный ток, В)  6 В, 12 В, 24 В, 36 В, 48 В, 60 В, 72 В, 84 В, 120 В, 150 В, 220 В и т. д.
 Напряжение прикосновения (постоянное напряжение, В)  ≤80В
 Номинальный ток нагрузки контакта цепи 48В (DC-1)  100 А
 Типичное падение напряжения на контактах на каждые 100 А  >80 мВ
 Напряжение срабатывания при отпускании при температуре (20±5)℃ (В)  ≯70%
 Напряжение отпускания при (20±5)℃ (В)  ≯35%,≮5%
 Диапазон рабочего напряжения катушки на 40 °C  0.8-1.2 мкс
 Время отпускания (размыкание замыкающих контактов)  40мс
 Время срабатывания (замыкание нормально разомкнутых контактов)  12мс
 Максимальное время дребезга для контактного соединения  10 мс
 Максимальное время дребезга при размыкании контакта  3 мс
 Сопротивление изоляции  20 МОм
 Электрическая прочность на сопротивление  50 Гц / 60 Гц 1000 В перем. тока 1 минута
 Типичные токи повреждения, которые могут быть отключены  800 А/5 мс при напряжении 48 В постоянного тока
 Мощность катушки (Вт)  14-23
 Повышение температуры катушки (К)  ≤80
 Повышение температуры на выходе (K)  ≤65
 Электрическая жизнь  20 000 раз
 Срок службы механических частей  300 000 раз
 Техническое задание  Постоянное или прерывистое (по умолчанию)
 Контактный материал  Сплав алюминия
 Тип терминала нагрузки  Винт M8
 Тип клеммы катушки  Плоские клеммы 6,3 мм
 Номинальная нагрузка вспомогательного контакта (опция)  2 А/48 В постоянного тока, 5 А/24 В постоянного тока
 Обычно закрыт к обычно открытому  7мс
 Обычно открыт к обычно закрытому  4мс
 Сертификация организаций, осуществляющих испытания  CE, FCC



Примечание: Учитывая разнообразие условий эксплуатации у клиентов, требующих различного акцента на определённые функции, а также в целях улучшения общих эксплуатационных характеристик нашей продукции, компания SAYOON может корректировать параметры катушки, температурный подъём и т. д. Приведенные выше параметры носят исключительно справочный характер. Подробную информацию см. в руководстве по выбору и эксплуатации контакторов постоянного тока SAYOON.

Нагрузочная характеристика

  • Подробности о HV DC контакторе SEV100AD (4)
  • Подробности о HV DC контакторе SEV100AD (3)

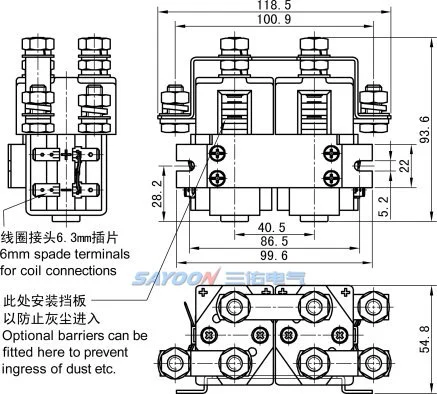

Схема установки

czwh100a-2t

Электрическая схема

czw-22_eczw-22_1_e

Температурная кривая

xqws-sdc15-200a

Механические способности и использование окружающей среды

 Момент затяжки винта M8 контактного вывода (Н·м)  ≯9,0 подходит
 Крутящий момент вывода катушки (Н·м)  >0.8 приемлемо
 Температура окружающей среды  от -25 до +70 °C
 Относительная влажность  +20 °C 98%
 Частота колебаний в неподвижном положении  3G, 1–50 Гц, амплитуда 0,5 мм
 Сотрясение мозга  (60–100) раз/мин, ускорение ≤ 4g
 Высота  2000 м
 Инструкция по установке  Случайный
 Международная защита  IP40 (по ГО IEC60947)

Инструкция к заказу

SAYOON Тип продукта

 CZWH100A-2T

 У.Н.В.  970 грамм
 U.N.W.(-C-S-M)  980 г
 Количество в упаковке.  30 шт.
 Тип монтажного кронштейна  Горизонтальный M (по умолчанию), 2L — два вертикальных, 4L — четыре вертикальных



При оформлении заказа укажите следующие данные: имя, полную модель, технические характеристики контрольного катуша, тип монтажного каркаса, наличие вспомогательных контактов, количество заказа. Например: коммутатор DC SZJ600A/24V 100 шт., указав номинальный ток нагрузки 600 А, без вспомогательных контактов, стандартный монтажный кронштейн, контрольный катушный напряжение 24 В. Заказ 100 шт. Специальные продукты с указанием напряжения, например, по запросу заказчика, могут быть изготовлены по специальному заказу.
