Para equipos que investigan clasificación de temperatura ambiente para contactores de CC, la respuesta práctica es esta: la temperatura ambiente altera la corriente útil de un contactor de CC porque el calor de la bobina, la resistencia de contacto, los terminales, los conductores, el flujo de aire del gabinete y los equipos cercanos afectan el aumento de temperatura. Seleccione a partir de las curvas del fabricante o de evidencias de pruebas específicas del proyecto para la disposición exacta de montaje y conductores; no invente una regla de reducción lineal basada en un solo valor de corriente de catálogo. Esta guía explica un proceso de selección y verificación trazable; no crea una clasificación universal ni reemplaza la aprobación de seguridad específica del proyecto.
Comience con el sistema instalado, no con un número de catálogo
El contactor es una parte de un circuito que incluye la fuente, la protección, los conductores, la carga, el controlador, el controlador de la bobina, la supresión, la envolvente y la secuencia de operación. Anote el estado de operación normal, cada transición y los estados anormales creíbles antes de comparar productos. Para la clasificación de temperatura ambiente de un contactor de corriente continua (CC), las entradas más importantes son la temperatura ambiente mínima, normal y máxima, el perfil de corriente de carga continua y transitoria, el tamaño del conductor, el material, la longitud y la interfaz del terminal. Un máximo de catálogo rara vez significa que todos los valores máximos puedan ocurrir juntos. Las notas al pie, los tamaños de los conductores, las condiciones de montaje, la temperatura y las definiciones de las pruebas determinan lo que la clasificación realmente admite.
Separe los hechos de las suposiciones. Una forma de onda de corriente medida es una evidencia; una corriente estimada basada en la potencia de la placa de características es una suposición. La declaración de un proveedor vinculada a un número de pieza completo y un informe de prueba es más sólida que el folleto de una familia. Conserve el código de pedido completo, la revisión del plano, la condición de prueba y el revisor responsable en el registro de selección. Esto evita que futuras sustituciones de compras cambien silenciosamente el comportamiento eléctrico o ambiental.
Definir el rango de operación

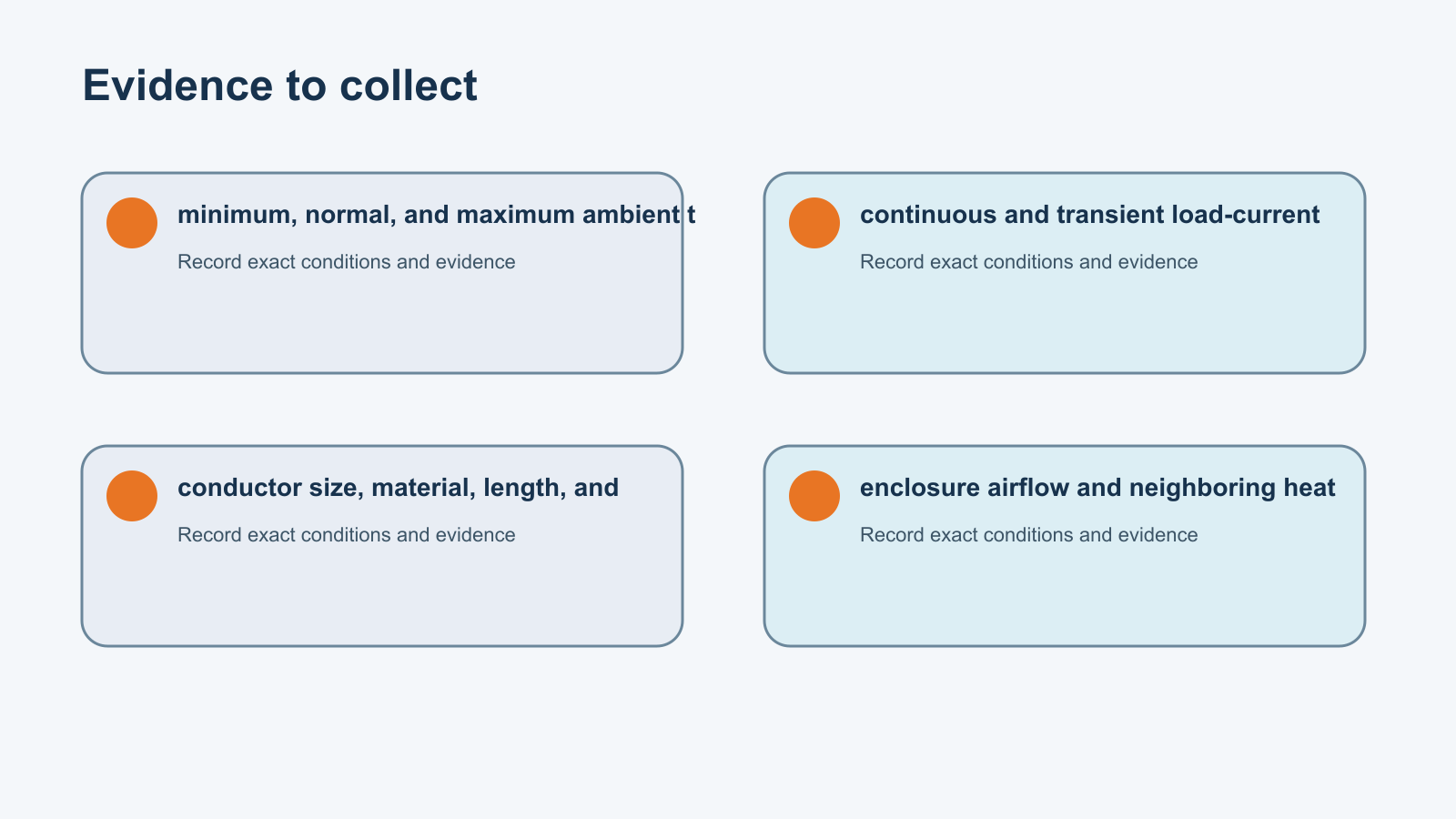

Utilice valores mínimos, nominales y máximos en lugar de un único punto típico. Incluya el arranque, el apagado, la precarga, la regeneración, el aislamiento de emergencia, el reinicio, el mantenimiento y la recuperación de fallos. La temperatura, la tolerancia de la alimentación, la caída de tensión en el cableado, la contaminación, la altitud, la vibración y el envejecimiento pueden hacer que el mismo contactor pase a una condición diferente. El rango operativo debe mostrar con qué frecuencia ocurre cada evento y si se espera que el dispositivo cierre, conduzca o abra corriente durante el mismo.
- temperatura ambiente mínima, normal y máxima
- perfil de corriente de carga continua y transitoria
- calibre del conductor, material, longitud y conexión de terminal
- flujo de aire del recinto y fuentes de calor vecinas
- ciclo de trabajo de la bobina y comportamiento del economizador
- temperaturas permitidas en los terminales y el aislamiento
Registre qué valor se mide, calcula, simula o suministra. Incluya las tolerancias y la incertidumbre de medición. Si falta una entrada requerida, marque la selección como abierta en lugar de insertar un valor conveniente. Esta simple disciplina es especialmente importante para los sistemas de corriente continua (CC) de alta tensión y alta corriente, donde el comportamiento del arco eléctrico y el estrés térmico pueden cambiar drásticamente con las condiciones.
Construir una tabla de selección rastreable
| Área de revisión | Evidencia a recopilar | Decisión respaldada |
|---|---|---|
| temperatura ambiente mínima, normal y máxima | Dibujo, forma de onda, medición o evidencia escrita del proveedor para la configuración exacta | medir la temperatura ambiente en el punto de referencia definido |
| perfil de corriente de carga continua y transitoria | Dibujo, forma de onda, medición o evidencia escrita del proveedor para la configuración exacta | registrar las temperaturas del terminal y de la carcasa |
| calibre del conductor, material, longitud y conexión de terminal | Dibujo, forma de onda, medición o evidencia escrita del proveedor para la configuración exacta | estabilizar el conjunto en servicio representativo |
| flujo de aire del recinto y fuentes de calor vecinas | Dibujo, forma de onda, medición o evidencia escrita del proveedor para la configuración exacta | repetir en las esquinas de voltaje y corriente |
| ciclo de trabajo de la bobina y comportamiento del economizador | Dibujo, forma de onda, medición o evidencia escrita del proveedor para la configuración exacta | medir la temperatura ambiente en el punto de referencia definido |
| temperaturas permitidas en los terminales y el aislamiento | Dibujo, forma de onda, medición o evidencia escrita del proveedor para la configuración exacta | registrar las temperaturas del terminal y de la carcasa |
La tabla es intencionadamente cualitativa porque los límites universales resultarían engañosos. Rénela con valores específicos del producto procedentes de documentos aprobados. Cuando una norma proporcione un método, registre la edición de la norma y las suposiciones elegidas para el proyecto. Cuando el fabricante proporcione una curva, conserve la curva, los ejes, las notas y el método de interpolación. Nunca copie un límite de un contactor diferente meramente porque su carcasa parezca similar.
Revisa las principales rutas de fallo
La revisión debe preguntar cómo puede fallar el diseño, cómo detectará el controlador la falla y a qué estado llega el sistema después. Para este tema, las trampas importantes incluyen tratar la corriente a temperatura ambiente como una clasificación de envolvente; cables de tamaño insuficiente que calientan los terminales; combinación de calor de la bobina y del contacto principal; uso de cables de prueba cortos que actúan como disipadores de calor; ignorar la ganancia solar o los puntos calientes del gabinete. Considere la soldadura de contactos, la falla al cerrar, la apertura inesperada, el calentamiento excesivo, la ruptura del aislamiento, la retroalimentación auxiliar engañosa, los terminales dañados y un dispositivo de protección que no despeja la falla como se supone.
- tratar la corriente a temperatura ambiente como una clasificación de envolvente
- cables de sección insuficiente que calientan los terminales
- combinación de calor de la bobina y del contacto principal
- utilizando cables de prueba cortos que actúan como disipadores de calor
- ignorando la ganancia solar o los puntos calientes del gabinete
No resuelvas una debilidad eléctrica únicamente mediante software. Los retrasos más prolongados pueden ocultar una respuesta lenta; el filtrado agresivo puede ocultar el rebote; los reintentos automáticos repetidos pueden añadir estrés térmico y de contacto. Las salvaguardas de software son valiosas cuando se basan en un comportamiento de hardware verificado e incluyen tiempos de espera, comprobaciones de plausibilidad y un estado de aborto seguro.
Planifica la secuencia de verificación
Comience con la revisión del documento y una inspección sin tensión. Confirme el número de pieza, el mapa de terminales, la polaridad, el montaje, las interfaces de los conductores, los elementos de sujeción, la opción de bobina, los contactos auxiliares y los daños visibles. A continuación, verifique los instrumentos, el aislamiento, el ancho de banda, los rangos de los sensores, el muestreo y la calibración. Mida en los terminales del contactor cuando sea posible para que los efectos del cable y del controlador sean visibles en lugar de asumidos.
- Congelar la configuración exacta de hardware y software.
- Identifique todas las fuentes de energía y elementos de energía almacenada.
- Inspeccionar el montaje, los terminales, el aislamiento y el soporte de los conductores.
- Capturar la tensión de la bobina, la corriente de la bobina, la tensión principal, la corriente de carga y la realimentación en una base de tiempos común.
- Ejercitar transiciones normales representativas antes de casos de esquina y de fallo.
- Repite suficientes ciclos para entender la variación, no solo el mejor rastro.
- Compare los resultados con los criterios de aceptación escritos para la configuración exacta.
- Conserve los datos sin procesar, las fotografías, los cálculos, las desviaciones y la disposición final.

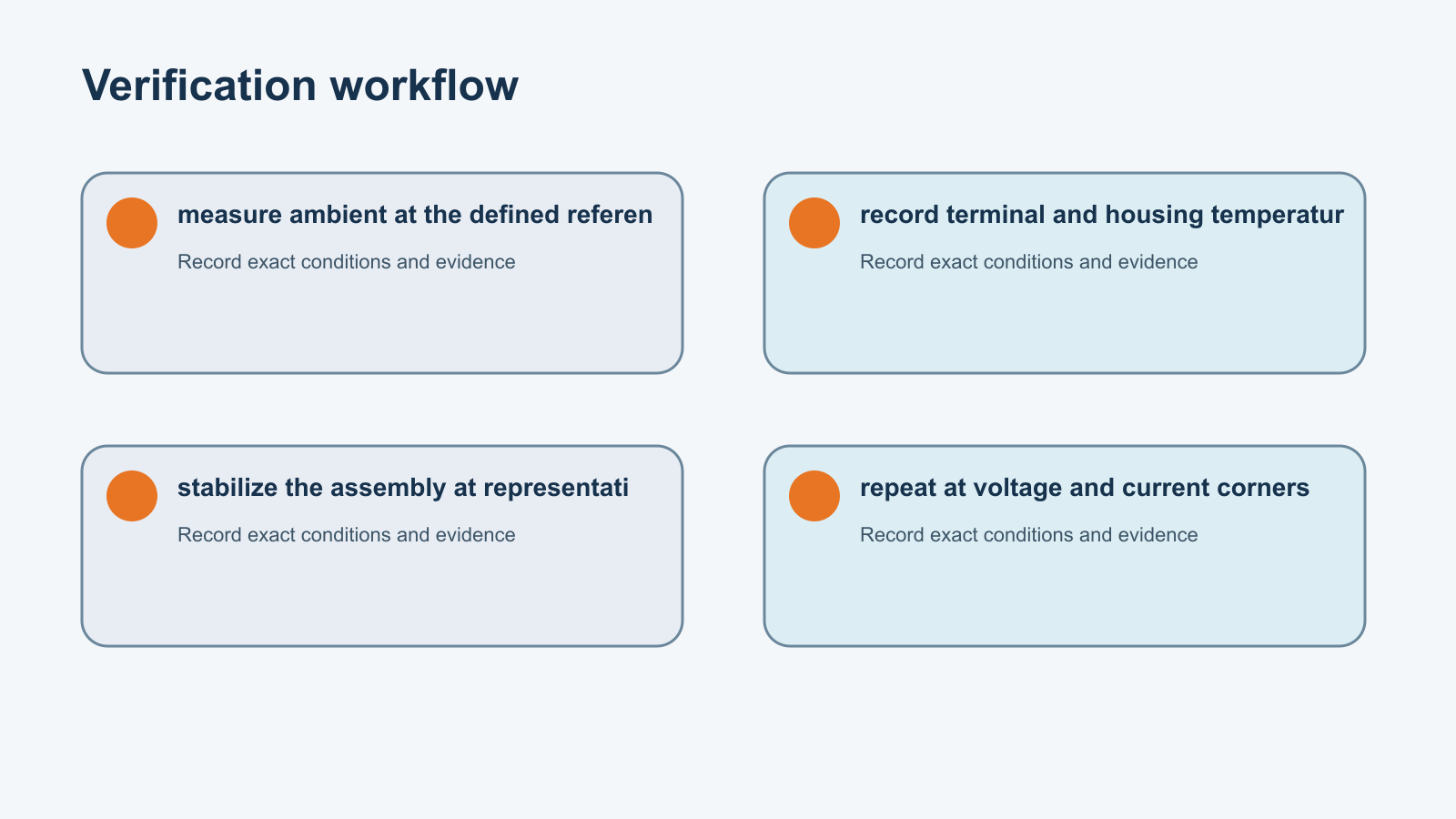

Las acciones clave de verificación para la clasificación de la temperatura ambiente del contactor de CC son: medir la temperatura ambiente en el punto de referencia definido; registrar las temperaturas de los terminales y de la carcasa; estabilizar el conjunto en un régimen de trabajo representativo; repetir en los extremos de voltaje y corriente. Las pruebas de alta energía deben realizarse en una instalación aprobada con las barreras, la instrumentación, la protección y el personal calificado adecuados.
Interpretar las mediciones sin exagerar las afirmaciones
Una sola medición puede combinar varios efectos. La caída de tensión puede incluir la ruta de contacto interna, las interfaces de los terminales, las zapatas y las barras colectoras. La temperatura puede reflejar la corriente de carga, la potencia de la bobina, el flujo de aire del recinto, el calor cercano y la ubicación del sensor. El tiempo puede incluir el retraso del controlador, la caída en el cable, el movimiento magnético, el rebote de los contactos y la extinción de la corriente. Defina el límite de medición y manténgalo constante al comparar los resultados.
Cuando un resultado esté cerca de un límite, repítalo y cuantifique la incertidumbre. Verifique la ubicación de la sonda, el cero del sensor, el ancho de banda, la estabilidad de la corriente, la temperatura, las condiciones de apriete y el historial de la muestra. No redondee hacia un resultado aprobado deseado. Si un resultado difiere de la simulación, investigue las entradas del modelo y la configuración física antes de decidir que alguna de las dos es incorrecta.
Conecta el tema con la selección de productos
El Contactor de CC sellado con resina epoxi de alto voltaje HEV200 es un ejemplo relevante de la familia de productos Sayoon, no una aprobación automática para esta aplicación. Revise el código de pedido exacto y el plano actual. Use el más amplio Guía de selección de contactores de CC organizar los requisitos del circuito principal y de la bobina. El Guía de prueba para contactores de corriente continua explica los límites de la evidencia, mientras prueba de caída de tensión y medición del tiempo de apertura y cierre proporcionar comprobaciones complementarias sin competir con la intención de búsqueda de este artículo.
Para una solicitud de cotización (RFQ), envíe la envolvente eléctrica, la descripción de la carga, la dirección de la corriente, la secuencia de conmutación, la alimentación y el controlador de la bobina, la supresión, la protección, el servicio, el entorno, el montaje, la interfaz del conductor, el tiempo, el objetivo de vida útil, las normas, los documentos requeridos y el plan de validación. Pida al proveedor que distinga entre las clasificaciones publicadas y la evidencia específica del proyecto. Si una alternativa propuesta cambia cualquiera de estos elementos, exija una revisión documentada antes de su aprobación.
Errores comunes que se deben evitar
No seleccione únicamente por corriente, voltaje, tamaño de la carcasa o precio. No considere una marca de conformidad como prueba de que el dispositivo cumple con una función de aplicación en particular. No asuma que una carcasa sellada protege los terminales externos. No reutilice un límite de aceptación de un número de pieza diferente. No permita que una revisión de plano, una opción de bobina o un material de terminal cambie sin revisión. Por último, no publique un número preciso cuando falten la condición de prueba y la fuente.
Una decisión sólida establece claramente el límite: el contactor seleccionado, el controlador aprobado, la protección, el sistema de conductores, el montaje, el entorno y la secuencia de control forman una configuración validada. Las instrucciones de producción y la inspección de entrada deben preservar dicha configuración. Las instrucciones de servicio de campo deben definir qué se puede comprobar, qué requiere reemplazo y qué evidencia debe acompañar a una devolución en garantía.
Referencias autorizadas y límite de uso seguro
Este artículo utiliza referencias de ingeniería y seguridad pública como límites en lugar de aprobaciones de productos sustitutos. La OSHA recursos de normas eléctricas explicar por qué el trabajo eléctrico peligroso requiere procedimientos controlados y personal calificado. NIST Orientación sobre corriente eléctrica SI admite registros consistentes de voltaje, corriente y resistencia. IEC resumen de seguridad eléctrica proporciona un contexto para el diseño basado en normas, mientras que la norma aplicable exacta, la edición, los datos del fabricante y la evaluación de seguridad del proyecto siguen siendo determinantes.
Video educativo
¿Qué es un contactor y cómo funciona? por Electrician U se incluye como una introducción visual al funcionamiento del contactor. No reemplaza el plano exacto del producto, el estudio de aplicación o el procedimiento de prueba aprobado.
Abre el video educativo en YouTube.
Preguntas frecuentes
¿Cuál es el primer parámetro que se debe confirmar para la clasificación de temperatura ambiente del contactor de CC?
Empiece con la temperatura ambiente mínima, normal y máxima. Registre su rango, fuente, tolerancia y estado de funcionamiento antes de comparar los contactores.
¿Puede una sola calificación de catálogo aprobar la solicitud?
No. Las clasificaciones dependen de las condiciones de prueba establecidas y, a menudo, no se pueden combinar. Utilice el código de producto completo, notas, curvas y condiciones del proyecto.
¿Debe el examen utilizar un valor de aprobación universal?
No. Utilice el criterio exacto del fabricante o del proyecto y registre el límite de medición, los instrumentos, el entorno y la incertidumbre.
¿Qué debe incluir la consulta a proveedores?
Incluya la temperatura ambiente mínima, normal y máxima, el perfil de corriente de carga continua y transitoria, el tamaño, el material, la longitud y la interfaz de los terminales del conductor, el flujo de aire del gabinete y las fuentes de calor vecinas, además de la secuencia de operación, la protección, el entorno, el montaje, el objetivo de vida útil y la evidencia requerida.
¿Cómo se debe manejar un resultado fallido o poco claro?
Conserve los datos originales, ponga el sistema en un estado seguro, verifique el método, obtenga la evidencia faltante del producto y repita únicamente bajo un plan aprobado.
Revisión final
Apruebe el diseño solo cuando el producto exacto, los límites de aplicación, los planos, la protección, los conductores, el montaje, el entorno, la secuencia de control, los criterios de aceptación y la evidencia de verificación coincidan. Registre las suposiciones abiertas y resuélvalas antes de la producción o la liberación en campo. Vuelva a verificar la decisión siempre que cambien el código del contactor, la revisión del proveedor, el controlador, el fusible, la barra colectora, el cable, el gabinete, la temporización del software o el ciclo de operación.
