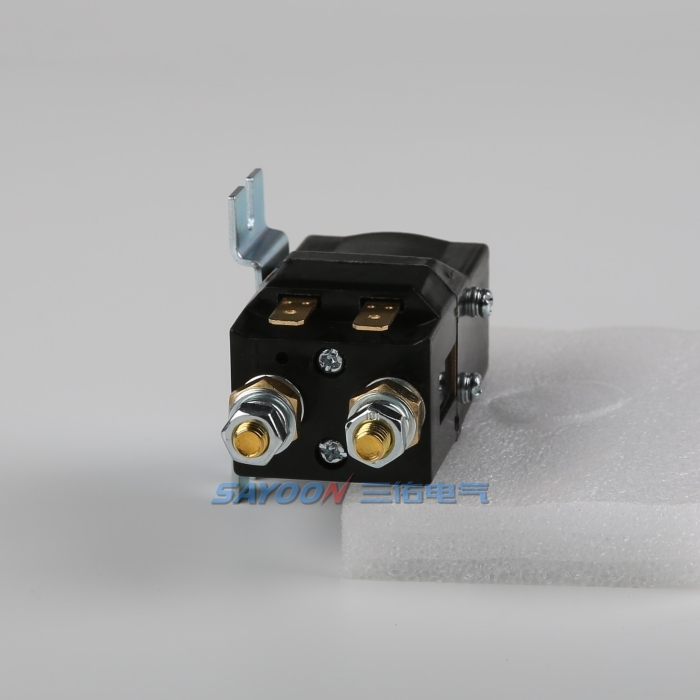

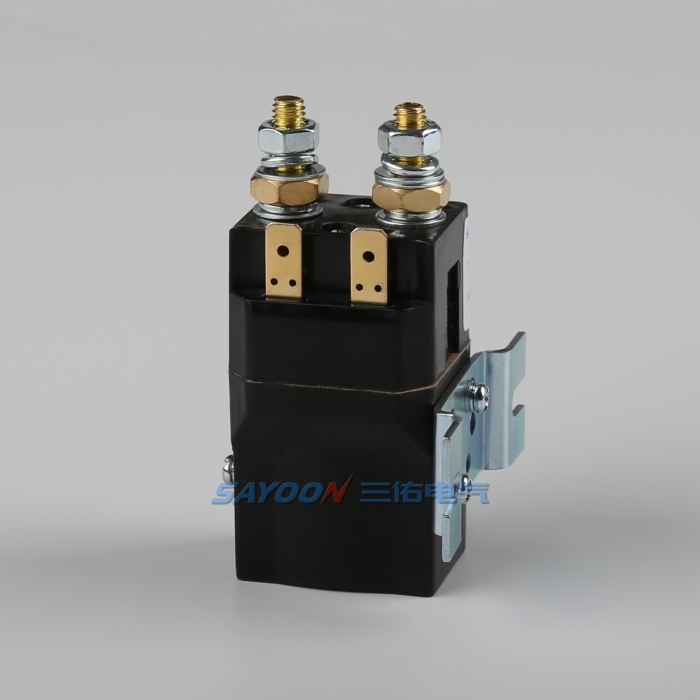

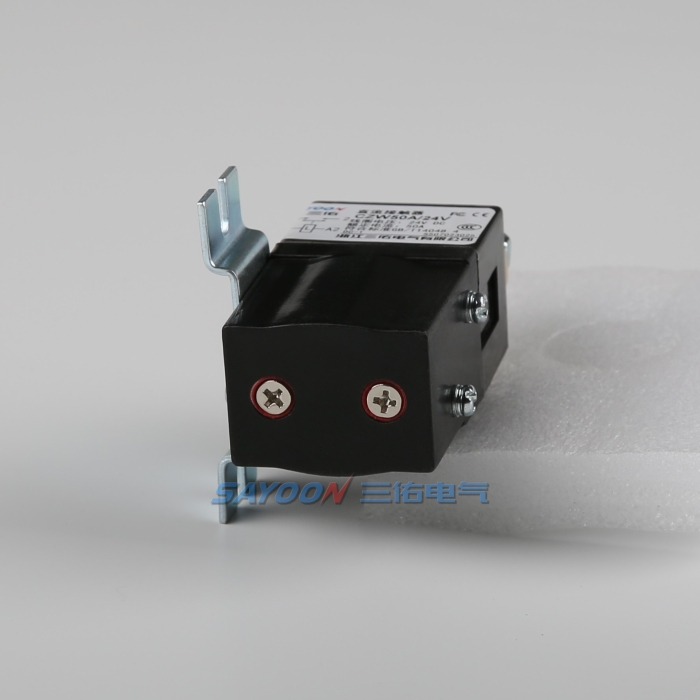

Contactor de CC normalmente abierto CZW50A
CARACTERÍSTICAS
Adecuado para carretillas elevadoras eléctricas, vehículos de batería, tractores, excavadoras, máquinas de ladrillos, vehículos de limpieza, aire acondicionado de automoción, fuentes de alimentación de comunicación, fuentes de alimentación ininterrumpida, interruptores de fuente de alimentación como circuitos de control de sistemas de control electrónico de galvanoplastia; tiene las ventajas de un volumen pequeño, gran capacidad de carga, larga vida útil, fácil mantenimiento y otras características, siendo bien recibido por los usuarios. Los productos cumplen con los requisitos de las normas JB2286-78, JB3974-85, YD / 585-92, YD / T512-92; probados por la planta y la unidad de prueba relacionada, cumplen con los requisitos estándar, el uso de los usuarios durante muchos años satisface al máximo las necesidades de los mismos, con calidad y fiabilidad.

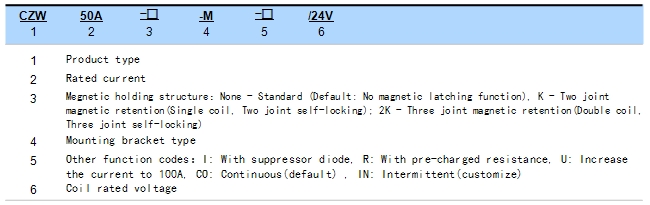

IMPLICACIÓN DEL MODELO SAYOON
| CZW | 50A | -□ | -M | -□ | /24V | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||||
|
1 |
Tipo de producto | ||||||||
|
2 |
Corriente nominal | ||||||||
|
3 |
Estructura de sujeción magnética: K-Two joint magnetic retention (Single coil, Two joint self-locking); 2K-Three joint magnetic retention (Double coil, Three joint self-locking) | ||||||||
|
4 |
Tipo de soporte de montaje: M-Horizontal (predeterminado); L-Una vertical; 2L-Dos verticales; 2LM-Two horizontal; DM-Horizontal | ||||||||
|
5 |
Otros códigos de función: l-Con diodo supresor; R-Con resistencia precargada; U-Aumentar la corriente nominal; CO-Continuo; ENIntermitente | ||||||||
|
6 |
Tensión nominal de la bobina: 12V, 24V, 36V, 48V, 60V, 72V, etc. | ||||||||
USOS
Este producto tiene un contacto normalmente abierto, para vehículos eléctricos, equipos de telecomunicaciones, maquinaria de ingeniería, baterías de automóviles, carretillas elevadoras eléctricas, trenes, barcos y sistemas de control electrónico como fuentes de alimentación ininterrumpida.
TECHNICAL PARAMETERS: (Version 1.59)
| Tipo de producto SAYOON | CZW50A |
| Formulario de contacto | 1 NO |
| Tensión nominal de la bobina (CC V) | 6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V, 150V, etc. |
| Tensión de contacto (CC V) | ≤60V |
| Corriente de carga nominal del circuito de contacto de 48V (DC-1) | 50A |
| Caída de tensión típica en los contactos por cada 100A | ≤80mV |
| El voltaje de activación de enfriamiento a (20±5)℃ (V) | ≤70% |
| Voltaje de caída de refrigeración a (20±5)℃ (V) | ≤35%, ≥5% |
| Rango de voltaje de trabajo de la bobina a 40 ℃ | 0,8-1,2 us |
| Tiempo de desconexión (contactos normalmente abiertos) | 40ms |
| Tiempo de actuación (contactos n.a. al cierre) | 12ms |
| Tiempo máximo de rebote para conexión de contactos | 10 ms |
| Tiempo máximo de rebote para la desconexión de contactos | 3 ms |
| Resistencia de aislamiento | 20 MΩ |
| Resistencia dieléctrica para resistir | 50Hz/60Hz 1000VAC 1 minuto |
| Corrientes de falta típicas que se pueden interrumpir | 600A/5ms at 48V DC |
| Potencia de la bobina (W) | 5-10 |
| Aumento de temperatura de la bobina (K) | ≤60 |
| Aumento de temperatura en el terminal de salida (K) | ≤65 |
| Vida eléctrica | 20 000 veces |
| Vida útil mecánica | 300 000 veces |
| Pliego de condiciones | Continuo (predeterminado) o Intermitente |
| Material de contacto | Aleación de plata |
| Tipo de terminal de carga | M6 Screw |
| Tipo de terminal de bobina | 6.3mm spade terminals |

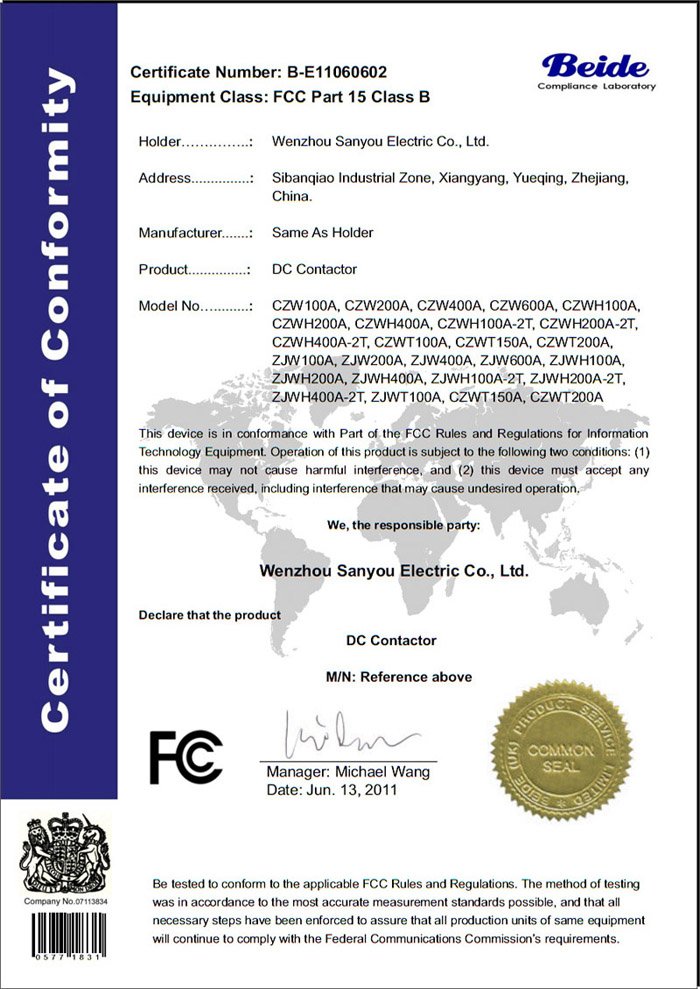

| Certificación de organización de pruebas | CE,FCC |
Note: As regarding to the different using environments of customers which requires different focus of the functions, and in order to improve the comprehensive properties of our products, SAYOON may adjust the coil parameters, temperature rise and so on. The above parameters are for reference only. For details, please refer to the guidelines for selection and use of the SAYOON DC contactor.

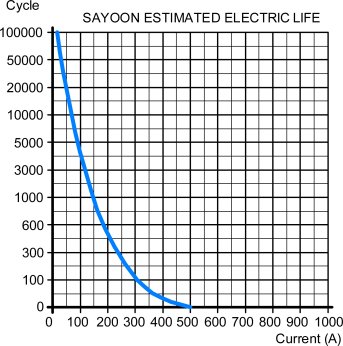

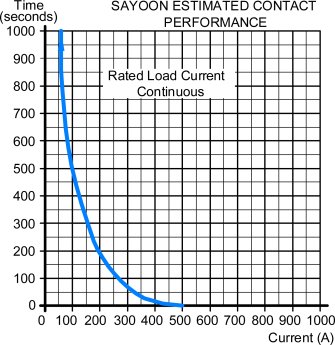

CURVA CARACTERÍSTICA DE CARGA

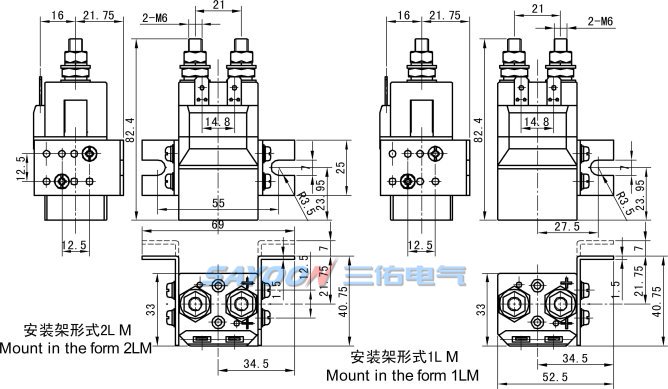

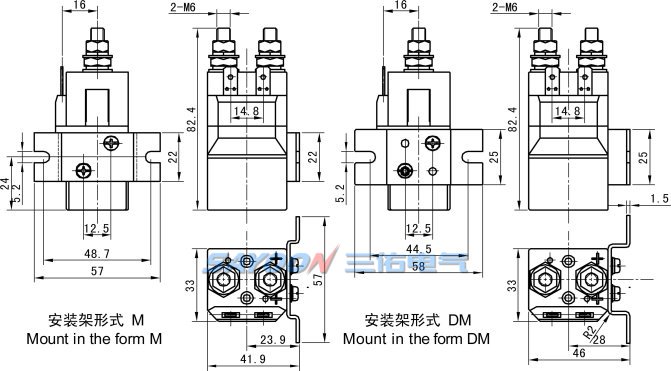

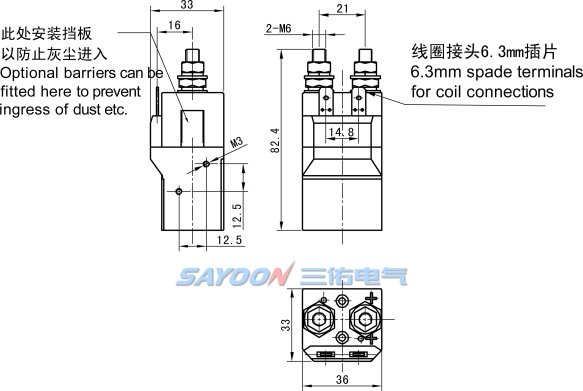

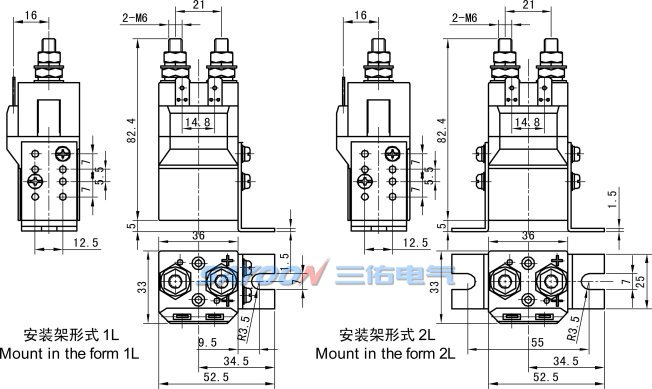

ESQUEMA DE INSTALACIÓN

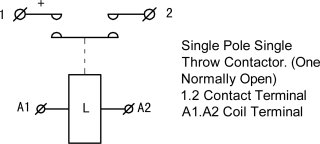

ESQUEMA DE CABLEADO

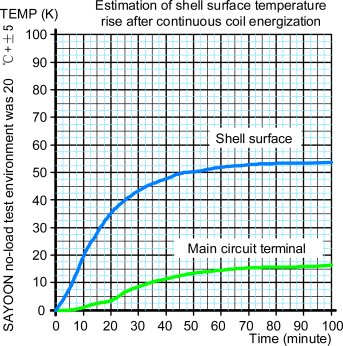

CURVA DE TEMPERATURA
HABILIDAD MECÁNICA y USO del MEDIO AMBIENTE
| Contact lead M6 tightening torque (N.m) | ≯4.5 appropriate |
| Par de salida de la bobina (N·m) | ≯0.8 adecuado |
| Temperatura ambiente | -25~+70℃ |
| Humedad relativa | +20 ℃ 98% |
| Vibration freq. at the fixed position | 3G, 1–50 Hz, amplitud de 0.5 mm |
| Choque | (60～100) veces/minuto, aceleración ≤ 4g |
| Altitud | 2000m |
| Instrucciones de instalación | Aleatorio |
| Protección internacional | IP40 (Según IEC60947) |
INSTRUCCIÓN DE PEDIDO
| Tipo de producto SAYOON | CZW50A |
| U.N.W.（Includes Horizontal frame） | 194g(-M) |
| P.B. por caja (2 unidades) | 444g |
| Cantidad de bultos. | 60pcs |
| DIM. (cm) | 53*21.5*19.5 |
| Tipo de soporte de montaje | M horizontal(default), DM horizontal, 2L Two vertical mounting brackets, 2LM Two horizontal, 1L One vertical mounting bracket, 1LM One horizontal |
When ordering, please state the following: name, full model, control coil voltage specification, installation frame type, whether with auxiliary contact, order quantity. For example: DC Contactor CZW50A/24V 100pcs, indicating the load rated current 50A, without auxiliary contact, default mounting bracket, coil control voltage 24V purchase 100pcs. Special voltage specification products, such as user needs can be special order.
