CZWH400A-2T Contacto Reverso DC DPDT

CZWH400A-2T 400A DPDT Reversing DC Contactor: Specifications & Selection

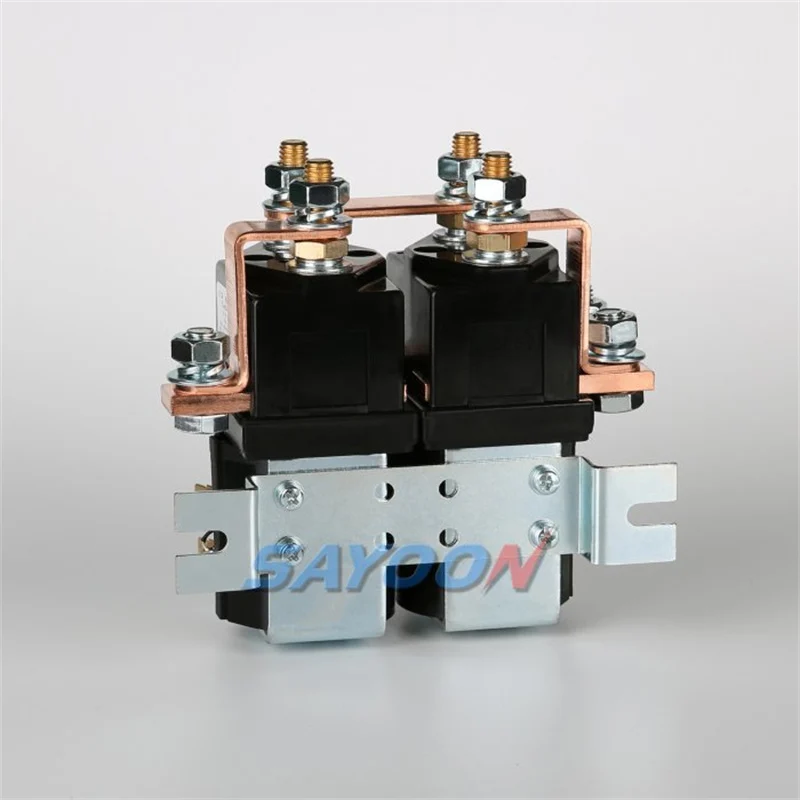

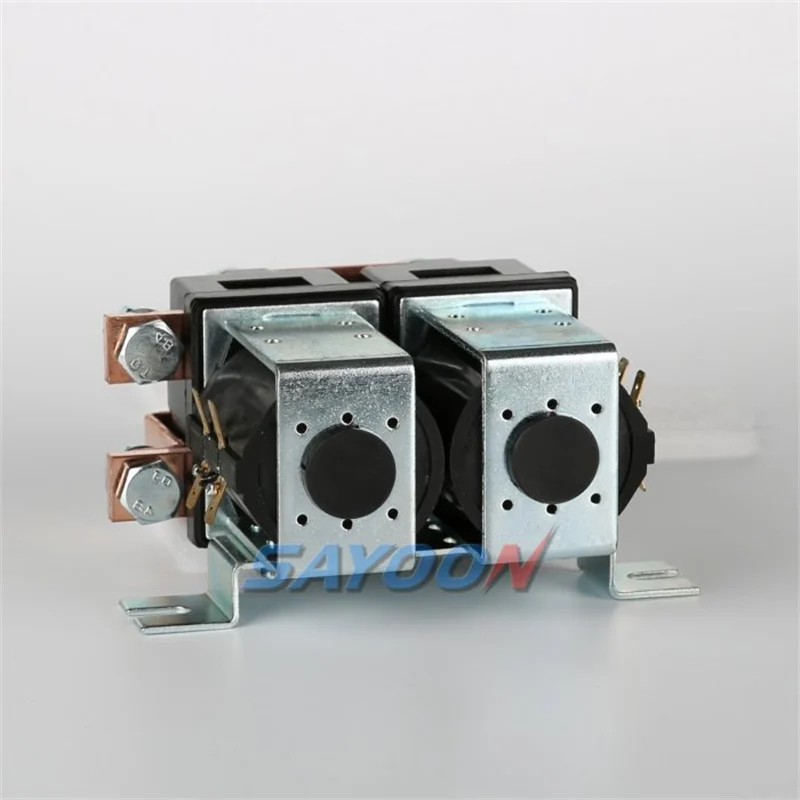

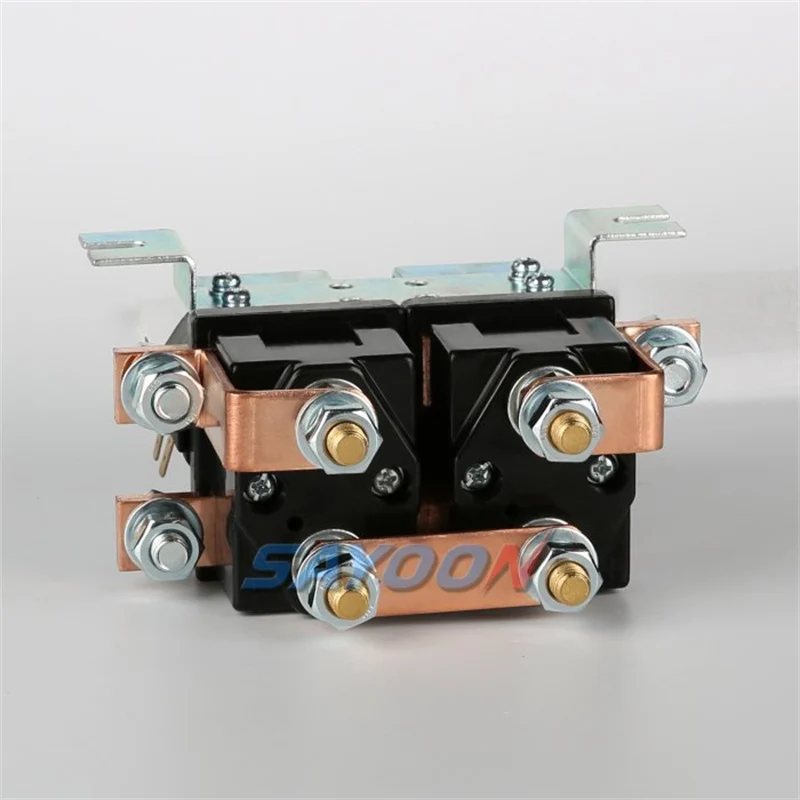

The SAYOON CZWH400A-2T is a 400A dpdt reversing dc contactor for DC switching. Check the circuit arrangement and terminal diagram to establish which contacts close, open or transfer together. Contact count alone does not establish a compatible replacement.

Corriente de carga nominal
400A a 48V DC
Voltaje de contacto
≤80V DC
Acuerdo de contacto
Convierte los dos grupos (DPDT)
Ejemplos de voltaje de bobina
12V / 24V / 48V DC
Terminales de carga
Tornillo M10
Tipo de servicio
Continuo o Intermitente (predeterminado)

Aplicaciones y selección

For a DC reversing circuit, confirm motor starting and stall current, direction-change sequence, interlocking and switching under load. Verify the required off interval and terminal connections against the selected model drawing before commissioning.

Specify your CZWH400A-2T configuration

For CZWH400A-2T, send your circuit diagram, load voltage and current, required switching sequence, coil voltage, duty cycle and quantity. Request the terminal layout and confirmation of the exact contact configuration and mounting dimensions. See the technical information and drawings below for further details.

Resumen

CARACTERÍSTICAS

La seguridad es primordial en cualquier aplicación eléctrica y los contactos DC DPDT están equipados con mecanismos de protección integrados para proteger contra sobrecargas y cortocircuitos. Estas características de seguridad están diseñadas para proteger el equipo y a los operadores y garantizar que el sistema funcione dentro de parámetros seguros. En industrias donde los riesgos eléctricos pueden representar peligros significativos, la inclusión de mecanismos de seguridad en los contactos DC DPDT es un aspecto clave que aumenta su atractivo. Los operadores pueden trabajar con confianza sabiendo que los contactos están diseñados para mitigar posibles peligros.

IMPLICACIÓN DEL MODELO SAYOON

CZWH

400A

-2T

-S

-C

-M

-□

/24V

1

2

3

4

5

6

7

8

1

Tipo de producto

2

Corriente nominal

3

Estructura del circuito: Doble bobina, doble circuito, conmutación positiva y negativa

4

Interruptor auxiliar: Ninguno-Sin interruptor auxiliar; S-Con interruptor auxiliar

5

Soplo magnético

6

Tipo de soporte de montaje: M-Horizontal (predeterminado); L-Una vertical; 2L-Dos verticales; 4L-Cuatro verticales

7

Otros códigos de función: l-Con diodo supresor; R-Con resistencia precargada; CO-Continuo; ENIntermitente

8

Tensión nominal de la bobina: 12V, 24V, 36V, 48V, 60V, 72V, etc.

Usos

Este producto tiene contactos de fase de conmutación, para vehículos eléctricos, equipos de telecomunicaciones, maquinaria de ingeniería, baterías de automóviles, carretillas elevadoras eléctricas, trenes, barcos, sistemas de control electrónico como fuentes de alimentación ininterrumpida.

Parámetros técnicos: (Versión 1.68)

 Tipo de producto SAYOON

 CZWH400A-2T

 Formulario de contacto  Convierte los dos grupos (DPDT)
 Tensión nominal de la bobina (CC V)  6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V, 150V, 220V, etc.
 Tensión de contacto (CC V)  ≤80V
 Corriente de carga nominal del circuito de contacto de 48V (DC-1)  400A
 Caída de tensión típica en los contactos por cada 100A  >80 mV
 El voltaje de activación de enfriamiento a (20±5)℃ (V)  ≯70%
 Voltaje de caída de refrigeración a (20±5)℃ (V)  ≯35%,≮5%
 Rango de voltaje de trabajo de la bobina a 40 ℃  0,8-1,2 us
 Tiempo de desconexión (contactos normalmente abiertos)  40ms
 Tiempo de actuación (contactos n.a. al cierre)  12ms
 Tiempo máximo de rebote para conexión de contactos  10 ms
 Tiempo máximo de rebote para la desconexión de contactos  3 ms
 Resistencia de aislamiento  20 MΩ
 Resistencia dieléctrica para resistir  50Hz/60Hz 1000VAC 1 minuto
 Corrientes de falta típicas que se pueden interrumpir  1500A/5ms a 48V CC
 Potencia de la bobina (W)  22-40
 Aumento de temperatura de la bobina (K)  ≤80
 Aumento de temperatura en el terminal de salida (K)  ≤65
 Vida eléctrica  20 000 veces
 Vida útil mecánica  300 000 veces
 Pliego de condiciones  Continuo o Intermitente (predeterminado)
 Material de contacto  Aleación de plata
 Tipo de terminal de carga  Tornillo M10
 Tipo de terminal de bobina  Terminales de pala de 6,3 mm
 Carga nominal del contacto auxiliar (opcional)  2A/48VCC, 5A/24VCC
 Normalmente cerrado a normalmente abierto  14ms
 Normalmente abierto a normalmente cerrado  8ms
 Certificación de organización de pruebas  CE, FCC



Nota: Teniendo en cuenta los diferentes entornos de uso de los clientes, que requieren un enfoque específico de las funciones, y con el fin de mejorar las propiedades generales de nuestros productos, SAYOON puede ajustar los parámetros de la bobina, el aumento de temperatura, etc. Los parámetros anteriores son meramente orientativos. Para obtener más detalles, consulte las directrices de selección y uso del contactor de CC de SAYOON.

Curva característica de carga

  • Detalle del contactor de CC de alta tensión HEV400 (3)
  • Detalle del contactor de CC de alta tensión HEV400 (2)

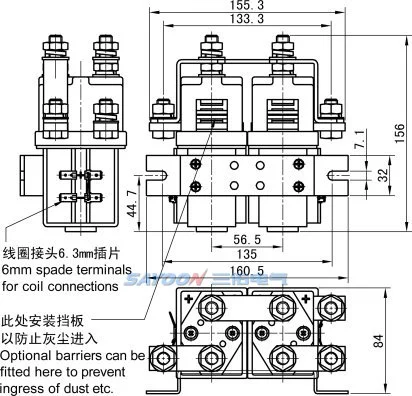

Diagrama de instalación

czwh400a-2t

Diagrama de cableado

czw-22_e

Otro diagrama de cableado

czw-22_1_e

Curva de temperatura

xqws-sdc15-200a

Capacidad mecánica y uso del entorno

 Par de apriete del contacto principal M10 (N.m)  >20,5 apropiado
 Par de salida de la bobina (N·m)  ≯0.8 adecuado
 Temperatura ambiente  -25~+70℃
 Humedad relativa  +20 ℃ 98%
 Frecuencia de vibración en la posición fija  3G, 1–50 Hz, amplitud de 0.5 mm
 Conmoción cerebral  (60~100) veces/minuto, aceleración≤4g
 Altitud  2000m
 Instrucciones de instalación  Aleatorio
 Protección internacional  IP40 (Según IEC60947)

Instrucción de pedido

 Tipo de producto SAYOON

 CZWH400A-2T

 U.N.W.  3270g
 Cantidad de bultos.  10PCS
 Tipo de soporte de montaje  Horizontal M (predeterminado), 2L Dos vertical, 4L Cuatro verticales



Al realizar el pedido, por favor indique lo siguiente: nombre, modelo completo, especificaciones de voltaje de la bobina de control, tipo de bastidor de instalación, si con contacto auxiliar, cantidad de pedido. Por ejemplo: Contactor DC SZJ400A/24V 100 unidades, indicando la corriente nominal de carga 400A, sin contacto auxiliar, soporte de montaje por defecto, voltaje de control de bobina 24V, compra 100 unidades. Productos con especificaciones de voltaje especiales, como necesidades del usuario, pueden ser pedidos especiales.
