Comment choisir la taille d'un contacteur CC pour des charges capacitives à courant d'appel

Pour les équipes qui font de la recherche contacteur CC pour charge capacitive, la réponse pratique est la suivante : un contacteur à courant continu pour une charge capacitive doit être choisi en fonction de l'événement de charge réel, et non pas seulement du courant de fonctionnement permanent. Documentez la tension maximale du bus, la capacité effective, la tension initiale du condensateur, la résistance et l'inductance totales du circuit, la stratégie de précharge, le courant de pic autorisé, la répétition des fermetures, la direction du courant, les cas de défaut et les preuves de capacité de commutation capacitive fournies par le fabricant du contacteur. Ce guide explique un processus de sélection et de vérification traçable ; il ne crée pas de notation universelle et ne remplace pas une approbation de sécurité spécifique au projet.

Commencez par le système installé, pas par un numéro de catalogue

Le contacteur est un élément d'un circuit qui comprend la source, la protection, les conducteurs, la charge, le contrôleur, le pilote de bobine, la suppression, le boîtier et la séquence de fonctionnement. Notez l'état de fonctionnement normal, chaque transition et les états anormaux crédibles avant de comparer les produits. Pour un contacteur CC destiné à une charge capacitive, les entrées les plus importantes sont la tension maximale et minimale du bus CC, la capacitance effective en tenant compte de la tolérance et de la température, ainsi que la tension initiale du condensateur avant chaque événement de fermeture. Un maximum de catalogue signifie rarement que toutes les valeurs maximales peuvent se produire simultanément. Les notes de bas de page, les sections de conducteurs, les conditions de montage, la température et les définitions des tests déterminent ce que la valeur nominale prend réellement en charge.

Séparez les faits des hypothèses. Une forme d'onde de courant mesurée est une preuve ; un courant estimé basé sur la puissance de la plaque signalétique est une hypothèse. Une déclaration de fournisseur liée à un numéro de pièce complet et à un rapport de test est plus solide qu'une brochure de famille. Conservez le code de commande complet, la révision du plan, la condition de test et le responsable de l'évaluation dans le dossier de sélection. Cela évite que des substitutions ultérieures lors des achats ne modifient silencieusement le comportement électrique ou environnemental.

Définir la plage de fonctionnement

Utilisez des valeurs minimales, nominales et maximales plutôt qu'un seul point typique. Incluez le démarrage, l'arrêt, la précharge, la régénération, l'isolement d'urgence, le redémarrage, la maintenance et la reprise sur défaut. La température, la tolérance d'alimentation, les pertes de câblage, la contamination, l'altitude, les vibrations et le vieillissement peuvent faire passer le même contacteur dans un état différent. La plage de fonctionnement doit indiquer la fréquence de chaque événement et si l'appareil est censé établir, transporter ou couper le courant pendant celui-ci.

• tension maximale et minimale du bus DC
• capacité effective en tenant compte de la tolérance et de la température
• tension initiale du condensateur avant chaque événement de fermeture
• source, câble, barre omnibus, résistance et résistance de contact
• temps de précharge et seuil d'achèvement
• nombre maximal de démarrages, de nouvelles tentatives et de répétitions de pannes

Enregistrez quelle valeur est mesurée, calculée, simulée ou fournie. Incluez les tolérances et l'incertitude de mesure. Si une entrée requise est manquante, marquez la sélection comme ouverte au lieu d'insérer une valeur de convenance. Cette simple discipline est particulièrement importante pour les systèmes à courant continu haute tension et fort courant, où le comportement de l'arc et la contrainte thermique peuvent changer radicalement selon les conditions.

Construire un tableau de sélection traçable

Le tableau est intentionnellement qualitatif car des limites universelles prêteraient à confusion. Remplissez-le avec des valeurs spécifiques au produit provenant de documents approuvés. Lorsqu'une norme fournit une méthode, enregistrez l'édition de la norme et les hypothèses choisies pour le projet. Lorsque le fabricant fournit une courbe, conservez la courbe, les axes, les notes et la méthode d'interpolation. Ne copiez jamais une limite provenant d'un contacteur différent simplement parce que son boîtier semble similaire.

Examinez les principaux chemins de défaillance

La revue doit poser des questions sur la manière dont la conception peut défaillir, la façon dont le contrôleur détectera la défaillance et l'état atteint par le système par la suite. Pour ce sujet, les pièges importants comprennent le soudage des contacts lors d'une première fermeture incontrôlée ; la fermeture trop précoce du bypass de précharge ; des essais répétés avant le refroidissement de la résistance ; une bande passante de mesure masquant le pic réel ; l'utilisation d'un courant continu comme capacité de fermeture. Considérez le soudage des contacts, le défaut de fermeture, l'ouverture inattendue, l'échauffement excessif, la rupture d'isolement, un retour auxiliaire trompeur, des bornes endommagées et un dispositif de protection qui n'élimine pas le défaut comme prévu.

• soudage par contact lors de la première fermeture incontrôlée
• fermeture de la dérivation de précharge trop précoce
• tentatives répétées avant que la résistance ne refroidisse
• largeur de bande de mesure masquant le véritable pic
• l'utilisation du courant continu comme pouvoir de fermeture

Ne résolvez pas une faiblesse électrique uniquement par logiciel. Des délais plus longs peuvent masquer une réponse lente ; un filtrage agressif peut masquer les rebonds ; des réessais automatiques répétés peuvent ajouter des contraintes thermiques et de contact. Les mesures de protection logicielles sont précieuses lorsqu'elles reposent sur un comportement matériel vérifié et qu'elles incluent des temporisations, des contrôles de plausibilité et un état d'arrêt sécurisé.

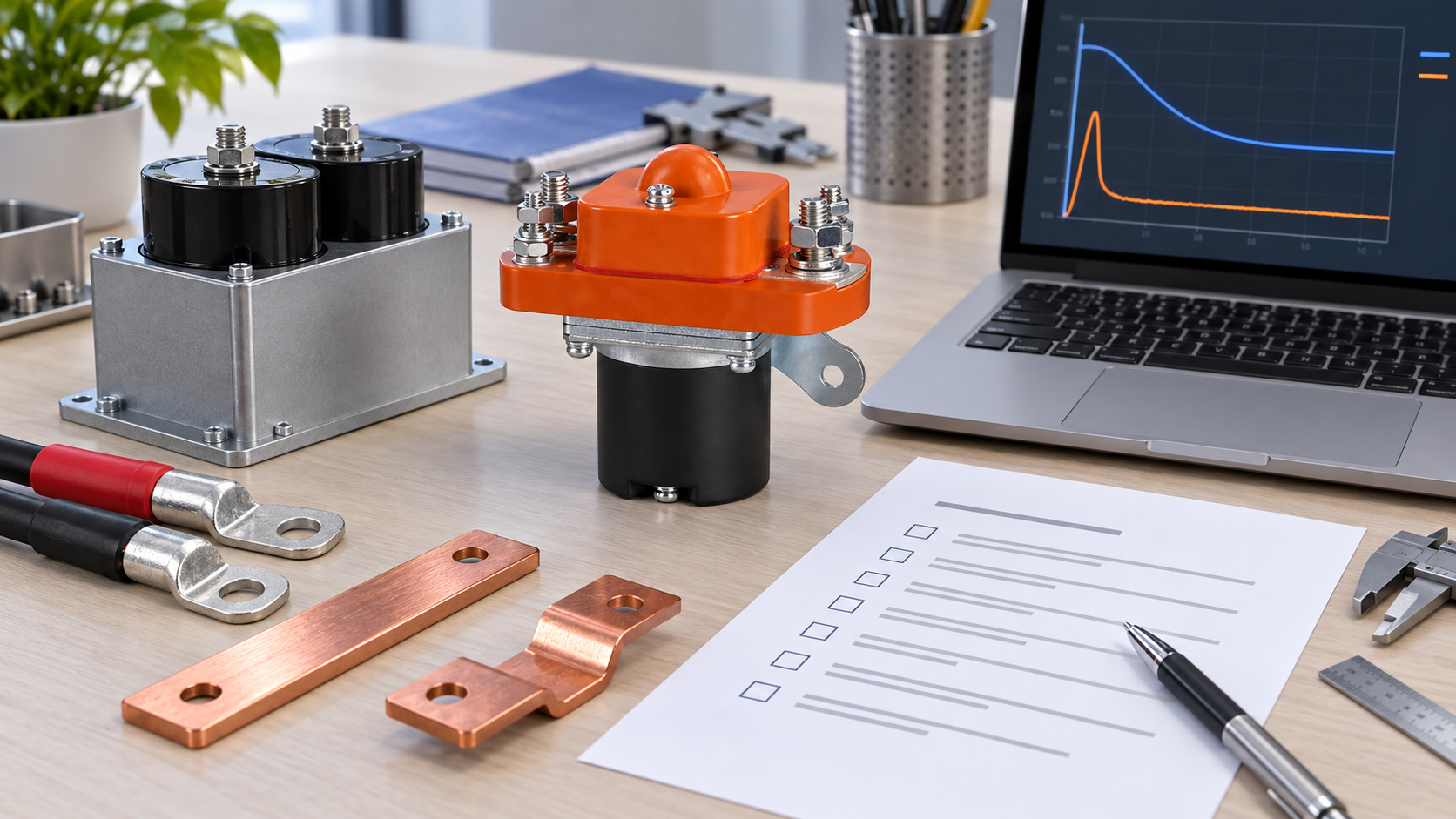

Planifier la séquence de vérification

Commencez par l'examen des documents et une inspection hors tension. Confirmez la référence de la pièce, le plan des bornes, la polarité, le montage, les interfaces des conducteurs, les éléments de fixation, l'option de bobine, les contacts auxiliaires et les dommages visibles. Vérifiez ensuite les instruments, l'isolation, la largeur de bande, les plages des capteurs, l'échantillonnage et l'étalonnage. Effectuez les mesures aux bornes du contacteur lorsque c'est possible afin que les effets des câbles et du contrôleur soient visibles plutôt que supposés.

1. Geler la configuration exacte matérielle et logicielle.
2. Identifiez chaque source d'énergie et chaque élément d'énergie stockée.
3. Inspecter le montage, les bornes, l'isolation et le support des conducteurs.
4. Capturer la tension de la bobine, le courant de la bobine, la tension principale, le courant de charge et la contre-réaction sur une base de temps commune.
5. Exerçait des transitions normales représentatives avant le virage et les cas de pannes.
6. Répétez suffisamment de cycles pour comprendre la variation, et pas seulement la meilleure trace.
7. Comparer les résultats avec les critères d'acceptation écrits pour la configuration exacte.
8. Conserver les données brutes, les photographies, les calculs, les écarts et la disposition finale.

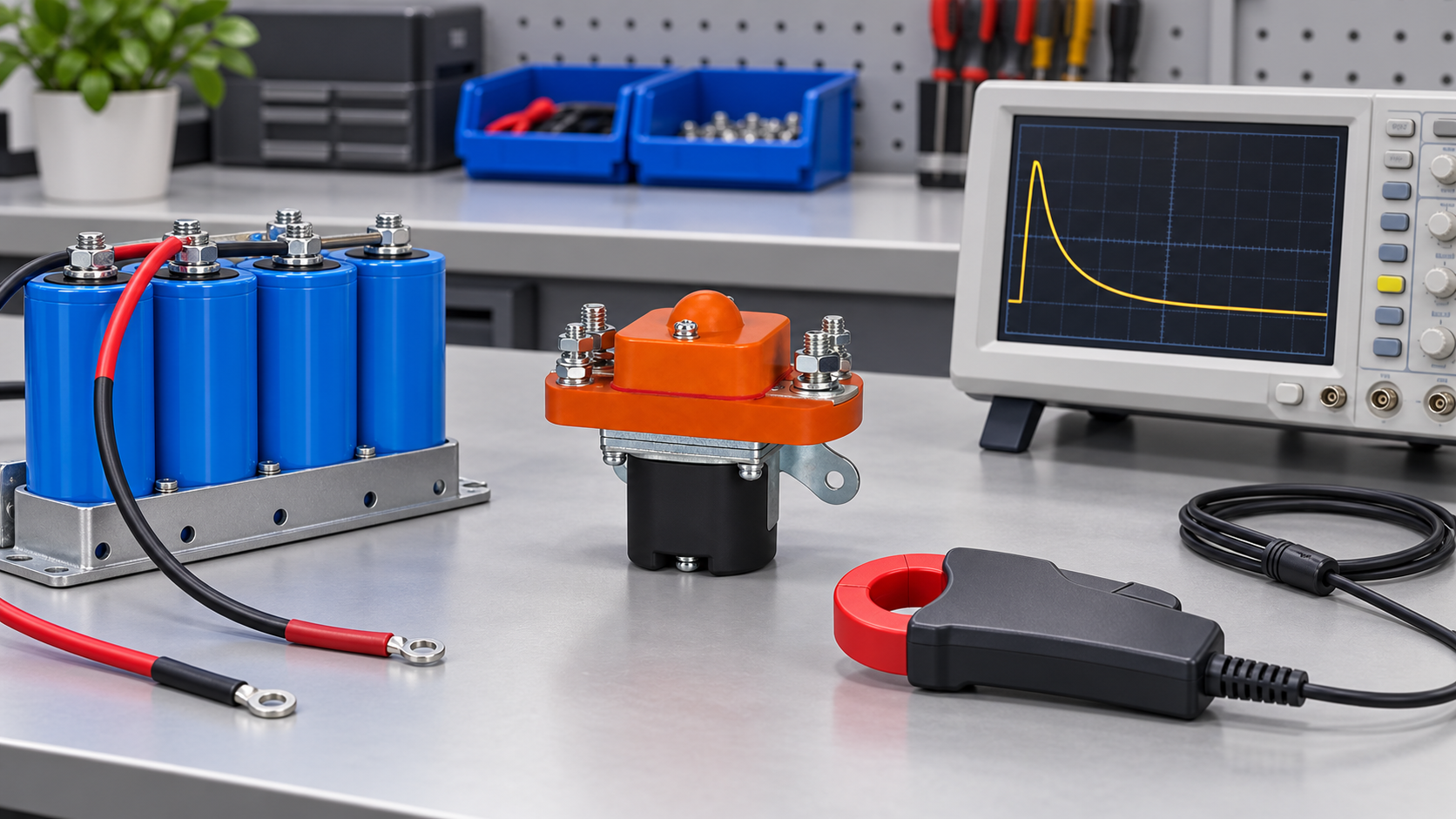

Les principales actions de vérification pour le contacteur à courant continu pour charge capacitive sont la capture de la tension du bus, de la tension du condensateur et du courant sur une même base de temps ; le test du démarrage à froid et du redémarrage partiellement chargé ; la confirmation du dépassement de délai de précharge et de la logique d'interruption ; la comparaison des données d'impulsions avec le code exact du contacteur. Les tests à haute énergie doivent être effectués dans une installation homologuée dotée de barrières, d'instrumentation, de protections appropriées et de personnel qualifié.

Interpréter les mesures sans exagération

Une seule mesure peut combiner plusieurs effets. La chute de tension peut inclure le chemin de contact interne, les interfaces des bornes, les cosses et les barres bus. La température peut refléter le courant de charge, la puissance de la bobine, le flux d'air de l'enceinte, la chaleur avoisinante et l'emplacement du capteur. Le timing peut inclure le délai du contrôleur, la chute dans les câbles, le mouvement magnétique, le rebond des contacts et l'extinction du courant. Définissez la limite de mesure et maintenez-la constante lors de la comparaison des résultats.

Lorsqu'un résultat est proche d'une limite, répétez-le et quantifiez l'incertitude. Vérifiez l'emplacement de la sonde, le zéro du capteur, la largeur de bande, la stabilité du courant, la température, l'état de serrage et l'historique de l'échantillon. N'arrondissez pas vers une réussite souhaitée. Si un résultat diffère de la simulation, examinez les entrées du modèle et la configuration physique avant de conclure que l'un ou l'autre est erroné.

Relier le sujet à la sélection des produits

Le Contacteur CC normalement ouvert MZJ-100A est un exemple de famille de produits Sayoon pertinent, et non une approbation automatique pour cette application. Vérifiez le code de commande exact et le dessin actuel. Utilisez le plus large Guide de sélection des contacteurs CC d'organiser les exigences relatives au circuit principal et aux bobines. La Guide de test des contacteurs à courant continu explique les limites de la preuve, tandis que test de chute de tension et mesure des temps d'ouverture et de fermeture Fournissez des vérifications complémentaires sans rivaliser avec l'intention de recherche de cet article.

Pour une demande de cotation, veuillez transmettre l'encombrement électrique, la description de la charge, le sens du courant, la séquence de commutation, l'alimentation et le circuit de commande de la bobine, l'antiparasitage, la protection, le régime de fonctionnement, l'environnement, le montage, l'interface des conducteurs, le chronogramme, l'objectif de durée de vie, les normes, les documents requis et le plan de validation. Demandez au fournisseur de distinguer les caractéristiques nominales publiées des justificatifs spécifiques au projet. Si une alternative proposée modifie l'un de ces éléments, exigez une revue documentée avant approbation.

Erreurs courantes à éviter

Ne sélectionnez pas uniquement en fonction du courant, de la tension, de la taille du boîtier ou du prix. Ne considérez pas une marque de conformité comme la preuve que l'appareil répond à une exigence d'application particulière. Ne supposez pas qu'un boîtier étanche protège les bornes externes. Ne réutilisez pas une limite d'acceptation provenant d'une référence différente. Ne laissez pas une révision de plan, une option de bobine ou un matériau de borne changer sans examen. Enfin, ne publiez pas de chiffre précis lorsque les conditions de test et la source sont manquantes.

Une décision robuste définit clairement la limite : le contacteur sélectionné, le pilote approuvé, la protection, le système de conducteurs, le montage, l'environnement et la séquence de commande forment une configuration validée. Les instructions de fabrication et le contrôle réception doivent préserver cette configuration. Les instructions de service sur le terrain doivent définir ce qui peut être vérifié, ce qui nécessite un remplacement et quelles preuves doivent accompagner un retour sous garantie.

Références autorisées et limites d'utilisation sûre

Cet article utilise des références de sécurité publique et d'ingénierie comme limites plutôt que comme des approbations de produits de substitution. L'OSHA ressources sur les normes électriques Expliquez pourquoi les travaux électriques dangereux nécessitent des procédures contrôlées et du personnel qualifié. NIST guidage par courant électrique SI prend en charge des enregistrements cohérents de tension, de courant et de résistance. CEI Aperçu de la sécurité électrique fournit un contexte pour la conception axée sur les normes, tandis que la norme applicable exacte, l'édition, les données du fabricant et l'évaluation de la sécurité du projet restent déterminantes.

Vidéo éducative

Qu'est-ce qu'un contacteur et comment fonctionne-t-il ? par Electrician U est inclus en tant qu'introduction visuelle au fonctionnement du contacteur. Il ne remplace pas le dessin exact du produit, l'étude d'application ou la procédure de test approuvée.

Ouvrir la vidéo éducative sur YouTube.

Foire aux questions

Quelle est la première entrée à confirmer pour un contacteur à courant continu pour une charge capacitive ?

Commencez par les tensions de bus CC maximale et minimale. Enregistrez leur plage, leur source, leur tolérance et leur état de fonctionnement avant de comparer les contacteurs.

Une seule note de catalogue peut-elle approuver la demande ?

Non. Les évaluations dépendent des conditions d'essai déclarées et ne peuvent souvent pas être combinées. Utilisez le code complet du produit, les notes, les courbes et les conditions du projet.

Les tests doivent-ils utiliser une valeur de réussite universelle ?

Non. Utilisez le critère exact du fabricant ou du projet et enregistrez la limite de mesure, les instruments, l'environnement et l'incertitude.

Que doit contenir la consultation de fournisseur ?

Inclure les tensions de bus DC maximale et minimale, la capacité effective en tenant compte de la tolérance et de la température, la tension initiale du condensateur avant chaque événement de fermeture, les résistances de la source, du câble, du jeu de barres, de la résistance et de contact, ainsi que la séquence de fonctionnement, la protection, l'environnement, le montage, l'objectif de durée de vie et les justificatifs requis.

Comment faut-il traiter un résultat infructueux ou peu clair ?

Préserver les données d'origine, mettre le système dans un état sûr, vérifier la méthode, obtenir les preuves manquantes sur le produit et répéter uniquement selon un plan approuvé.

Examen final

Approuvez la conception uniquement lorsque le produit exact, les limites d'application, les plans, la protection, les conducteurs, le montage, l'environnement, la séquence de contrôle, les critères d'acceptation et les preuves de vérification concordent. Enregistrez les hypothèses ouvertes et résolvez-les avant la production ou la mise en service. Revérifiez la décision chaque fois que le code du contacteur, la révision du fournisseur, le pilote, le fusible, la barre omnibus, le câble, l'enveloppe, la synchronisation du logiciel ou le régime de fonctionnement change.
