Un test de chute de tension sur un contacteur à courant continu mesure la tension directement aux bornes des contacts principaux fermés lorsqu'un courant connu circule. Le résultat reflète le chemin de courant complet à ce moment-là, y compris les interfaces et l'état des contacts. Utilisez une méthode à quatre fils ou différentielle le cas échéant, enregistrez le courant et la température, et comparez uniquement avec la limite approuvée et les conditions de test du produit exact. Ce guide fournit une méthode d'examen technique, et non une valeur universelle de réussite/échec.
Éléments de preuve clés à recueillir
| Élément d'évaluation | Preuves à recueillir | Pourquoi c'est important |
|---|---|---|
| Test actuel | Courant et forme d'onde stables à travers le pôle fermé | La chute de tension dépend du courant |
| Points de sens | Directement sur les bornes du contacteur spécifié | Évite d'inclure des pertes de câbles ou de barres omnibus non intentionnelles |
| Température | Démarrage à froid et condition stabilisée | La résistance change avec la chaleur |
| Condition de connexion | Couple, rondelles, cosses, état de surface | Les joints extérieurs peuvent dominer la lecture |
| Répétabilité | Plusieurs cycles de fermeture et de mesure | Révèle une assise instable ou une erreur d'installation |
Ce que comprend la chute de tension
La valeur mesurée est la somme des pertes dans les points de contact, les conducteurs internes, les interfaces des bornes entre les points de mesure et, parfois, une partie du raccordement externe si les sondes sont mal placées. Il ne s'agit donc pas automatiquement d'une mesure pure de la résistance de contact. Définissez la limite sur le dessin d'essai et maintenez-la identique pour chaque comparaison.
Choisissez la méthode de mesure
À faible résistance, la résistance des câbles et le positionnement des sondes peuvent être aussi importants que l'appareil. Une méthode à quatre fils sépare l'injection de courant de la mesure de tension. Pour la mesure d'un système sous tension, utilisez un instrument et une méthode différentielle adaptés à la tension de mode commun et à l'environnement transitoire prévu. N'improvisez jamais de connexion d'oscilloscope flottant sur un bus continu dangereux.
Contrôler le courant et l'état thermique
Enregistrez la forme d'onde actuelle plutôt que de supposer que la charge est constante. Permettez à l'ensemble d'atteindre la condition thermique définie, ou indiquez clairement qu'il s'agit d'une mesure à froid. Les barres omnibus, les cosses et les surfaces de contact chauffent ensemble. Une tendance à la hausse peut provenir de l'extérieur du contacteur, ajoutez donc des points de détection séparés aux bornes de chaque interface lors du diagnostic d'un système installé.
Interpréter le changement avant de prononcer un verdict
Un résultat plus élevé peut indiquer une contamination, une fermeture incomplète, l'usure des contacts, de la quincaillerie desserrée, un mouvement de la sonde, une oxydation de surface, une stabilité inadéquate du courant de test ou un changement de température. Confirmez l'installation, répétez le cycle et comparez avec les critères spécifiques au produit. Ne créez pas de limite universelle en millivolts en faisant la moyenne de modèles de contacteurs non apparentés.
Transformer le résultat en décision d'ingénierie
Examinez les éléments de preuve avec les représentants de la conception, de la qualité, de la sécurité, des contrôles et des fournisseurs lorsque le résultat affecte la mise en service du système. Indiquez ce qui a été mesuré, ce qui a été déduit et ce qui reste inconnu. Une réussite doit identifier l'exigence exacte et la condition applicable. Un échec doit préserver les éléments de preuve d'origine, décrire le confinement immédiat et attribuer la prochaine étape de confirmation. Si le résultat n'est pas concluant, améliorez la méthode, obtenez les données manquantes sur le produit ou répétez le test dans des conditions contrôlées. Après les travaux correctifs, répétez les mesures de base et la séquence de fonctionnement qui a révélé le problème. Vérifiez que la correction n'a pas créé de nouveau problème en matière de temps de déclenchement, de comportement thermique, de retour auxiliaire, d'isolation, de coordination des protections ou d'accès pour la maintenance. Enregistrez la configuration approuvée afin que les équipes de production et de terrain puissent la reproduire. Cela boucle la boucle entre un résultat de test utile et une installation de contacteur fiable.
Créez le test autour d'une question écrite
Commencez par rédiger la décision que les données probantes doivent étayer. Un test de dépannage demande si un circuit installé explique un symptôme. Un test de production demande si un assemblage répétable respecte une limite approuvée. Un test de validation de conception demande si le dispositif et le système restent acceptables sur l'ensemble de la plage opérationnelle. Mélanger ces objectifs produit des mesures qui ont l'air précises mais ne peuvent pas étayer une décision de mise en circulation.
Définissez le code de commande exact, l'option de bobine, la disposition des contacts, le plan des bornes, la révision et l'état de l'échantillon. Enregistrez si l'unité est neuve, conditionnée, retournée du terrain ou précédemment défectueuse. Identifiez la plage de tension et de courant du circuit principal, l'alimentation de commande, le type de charge, le service, la température, le montage, les interfaces de conducteurs, la suppression, la protection et l'état du logiciel. Ces détails empêchent qu'un résultat provenant d'une configuration ne soit appliqué à une installation sensiblement différente.
Utiliser une séquence de preuves contrôlée
- Examiner les documents. Obtenez le schéma approuvé, le dessin du produit, la fiche technique, la procédure de test, l'évaluation de la sécurité et les critères d'acceptation. Résolvez les contradictions avant de connecter l'équipement.
- Identifier l'énergie. Recherchez toutes les sources normales, de secours, régénératives, capacitives et alimentées de l'extérieur. Incluez l'énergie mécanique et électrique stockée.
- Inspectez d'abord. Photographier l'appareil et les bornes. Vérifier le montage, les conducteurs, les éléments de fixation, la contamination, les traces de surchauffe, le câblage de la bobine, le câblage auxiliaire et les modifications non autorisées.
- Vérifier les instruments. Confirmer la valeur nominale, l'isolation, l'état de l'étalonnage, les cordons, les sondes, la bande passante, l'échantillonnage, la mise à zéro et l'effet que l'instrument peut avoir sur le circuit.
- Mesurer au niveau de l'appareil. Grandeurs de la bobine de détection et du circuit principal aux limites définies du contacteur, de sorte que les effets des faisceaux et des connexions soient visibles ou délibérément exclus.
- Exécuter la séquence réelle. Inclure le précharge, les verrouillages, le démarrage et l'arrêt normaux, le comportement d'urgence, les restrictions de redémarrage et les conditions thermiques représentatives.
- Répéter et comparer. Recueillez suffisamment de cycles pour observer des variations. Comparez uniquement avec les limites écrites qui s'appliquent au produit exact et aux conditions exactes.
- Conservez le dossier. Enregistrer les formes d'onde brutes, les unités, les paramètres, les photos, les conditions environnementales, les examinateurs, les écarts et la disposition.
Sécurité et autorité : Considérez chaque circuit électrique comme dangereux jusqu'à ce qu'une personne autorisée ait isolé toutes les sources, appliqué la procédure de consignation du site, vérifié l'absence de tension à l'aide d'un instrument approprié et maîtrisé l'énergie stockée. règle de l'OSHA sur la maîtrise des énergies dangereuses et Exigences de l'OSHA en matière de pratiques de travail sur les installations électriques Fournir un cadre général. La sélection des produits et la recette des tests doivent utiliser les données exactes du fabricant et les normes de projet applicables. CEI 60947-4-1 est une référence normative pertinente pour les contacteurs électromécaniques et les démarreurs de moteurs ; utiliser l'édition adoptée par le projet.
Qualité et incertitude des mesures
La résolution de l'instrument n'est qu'une partie de l'incertitude. La position de la sonde, la pression de contact, la résistance des câbles, la bande passante, la vitesse d'échantillonnage, la tension de mode commun, le bruit électrique, le choix du seuil, la température, la stabilité du courant, la référence temporelle et la technique de l'opérateur peuvent tous modifier un résultat. Enregistrez suffisamment d'informations pour qu'un autre ingénieur puisse reproduire l'installation. Lorsqu'une lecture est proche d'une limite, répétez-la avec une méthode révisée au lieu d'arrondir vers une conclusion souhaitée.
Séparez les faits mesurés des interprétations. “ La tension de la bobine a chuté lors de l'enclenchement ” est une observation. “ Le contacteur est défectueux ” est une conclusion qui peut s'avérer inexacte si le contrôleur a limité le courant ou si la chute de tension dans le câble était excessive. Modifiez une seule variable à la fois dans la mesure du possible. Comparez les mesures côté borne et côté source, et conservez l'état d'origine avant de nettoyer, de resserrer ou de remplacer des pièces.
Pièges diagnostiques courants
Ne pas approuver un contacteur à partir d'une simple opération sur banc à température ambiante avec des fils courts et sans charge représentative. Ne pas utiliser un contact auxiliaire comme preuve automatique de l'état du courant principal. Ne pas copier une limite de tension, de résistance, de temps ou de température d'un autre modèle. Ne pas combiner les valeurs les plus favorables de tableaux de catalogue séparés à moins que le fabricant ne confirme qu'elles s'appliquent simultanément. Ne pas ajuster les retards du contrôleur pour masquer un matériel instable avant d'en connaître la cause.
Une pièce de rechange peut convenir mécaniquement et rester inadaptée. Examinez la tolérance de la tension de bobine, le comportement d'enclenchement et de maintien, l'électronique interne, la compatibilité de l'antiparasitage, la tension des contacts principaux, le pouvoir de fermeture et de coupure, le sens du courant, les contacts auxiliaires, les bornes, le montage, les conditions thermiques, l'environnement, la durée de vie et la coordination des défauts. L'appareil sélectionné, le circuit de commande, la charge, la protection, l'installation et la séquence de fonctionnement forment un seul et même système.
Connexion entre produit et demande de devis

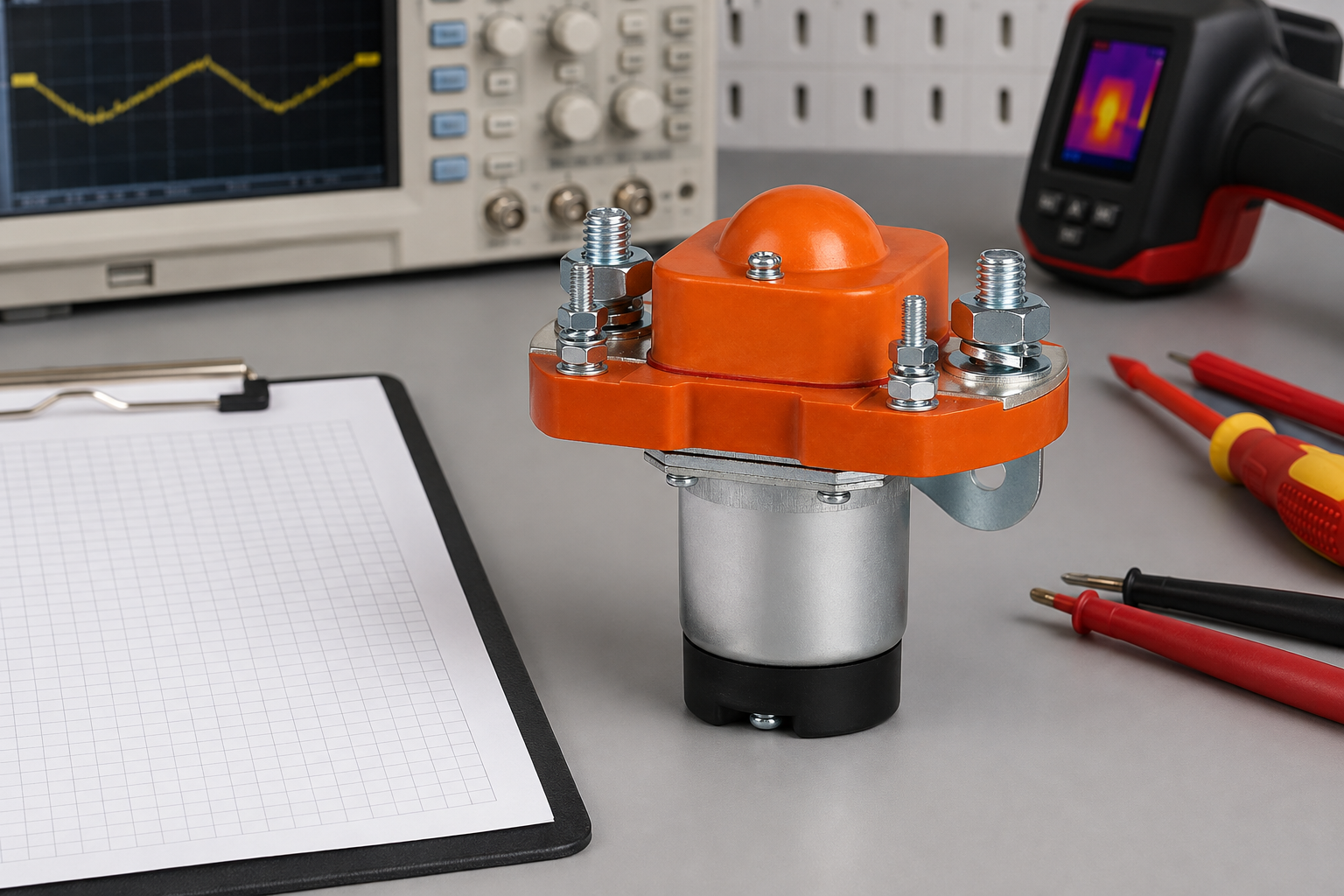

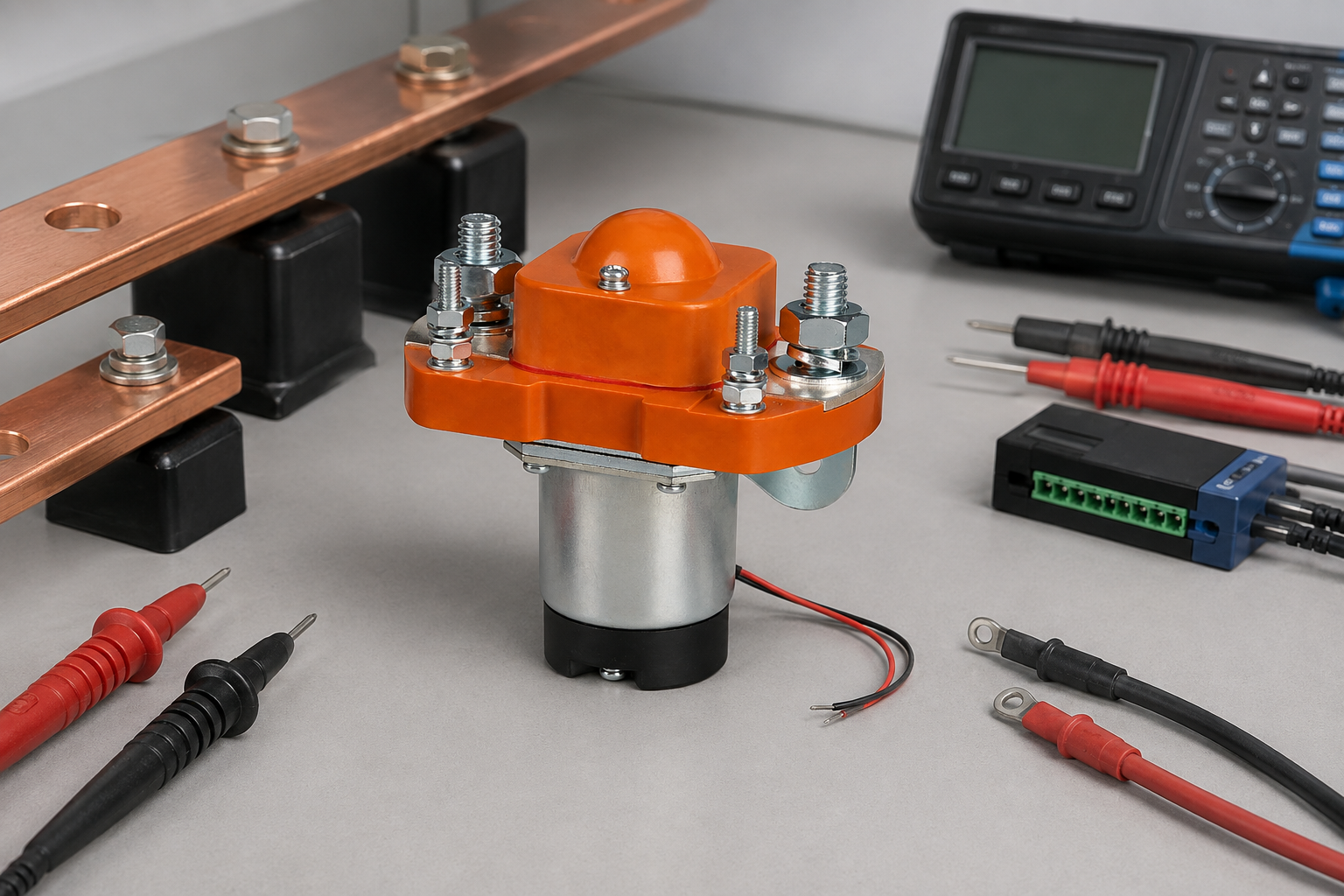

Le Contacteur CC normalement ouvert MZJ-200A est un exemple de famille de produits Sayoon pertinent pour ce sujet, et non une approbation automatique pour chaque condition de cet article. Utilisez le dessin exact du produit et le code de commande. Pour un examen plus large, voir le Guide de sélection des contacteurs CC, le flux de test de contacteur CC de sécurité, et le centre de câblage et de comparaison.
Une demande de prix (RFQ) efficace décrit la tension maximale et minimale, les formes d'onde de courant normal et anormal, les caractéristiques de charge, le sens de commutation, le précharge, la protection, l'alimentation et le pilote de la bobine, l'antiparasitage, la logique auxiliaire, le facteur de marche, la plage de température ambiante, le boîtier, le montage, l'interface des conducteurs, la chronologie, l'objectif de durée de vie, les tests requis et la documentation. Demandez au fournisseur de confirmer quelles exigences sont couvertes par les données publiées et lesquelles nécessitent une validation spécifique au projet.
Ce que le dossier final doit contenir
Conservez le code complet de l'appareil et la référence de série ou de lot le cas échéant ; les révisions des plans et des logiciels ; la date ; l'opérateur ; le réviseur ; les modèles d'instruments et l'état d'étalonnage ; le schéma des bornes ; l'emplacement des capteurs ; les données brutes ; les valeurs calculées ; les unités ; les conditions environnementales ; les formes d'onde de courant et de tension ; la séquence de fonctionnement ; les écarts ; les photographies ; les critères d'acceptation ; et la disposition finale. Si l'échantillon diffère de la version de production, énumérez chaque différence. Cet enregistrement permet aux équipes des achats, de la conception, de la qualité, de la mise en service et du service après-vente d'arriver à la même conclusion sans s'en remettre à la mémoire.
Vidéo éducative
Qu'est-ce qu'un contacteur et comment fonctionne-t-il ? by Electrician U fournit une introduction visuelle au fonctionnement des contacteurs. Il s'agit d'une formation de base ; les données techniques écrites et la procédure approuvée restent prépondérantes.
Regardez la vidéo éducative sur YouTube.
Foire aux questions
La chute de tension est-elle la même chose que la résistance de contact ?
Ils sont reliés par la loi d'Ohm à un courant défini, mais le chemin mesuré peut inclure des bornes et des joints ainsi que les contacts internes.
Puis-je tester avec un multimètre normal ?
Il peut être insuffisant pour de très petites chutes ou pour une tension de mode commun dangereuse. Sélectionnez un instrument et une méthode adaptés à l'amplitude et à la catégorie de sécurité prévues.
Le contacteur doit-il être chaud ou froid ?
Utilisez la condition requise par le plan de test approuvé et enregistrez-la. Les résultats à froid et stabilisés répondent à des questions différentes.
Où dois-je placer les fils de détection ?
Aux points terminaux exacts définis par la méthode d'essai du produit ou du projet.
Et si la lecture dérive ?
Vérifiez la stabilité actuelle, la température, les connexions, le contact de la sonde, l'assise mécanique et la répétabilité avant de rejeter la faute sur le contacteur.
Examen final
Confirmez le contacteur exact, la limite de circuit, l'état énergétique, les conditions de fonctionnement, la méthode de mesure, la source d'acceptation, l'incertitude, la répétabilité et le réviseur avant d'approuver une conception ou de remettre un équipement en service. Si une limite requise est absente, demandez des preuves écrites spécifiques au produit plutôt que d'inventer un seuil.
