Essai de résistance d'isolement des contacteurs à courant continu : préparation, mesure et analyse

Un test de résistance d'isolement de contacteur CC vérifie les fuites à travers l'isolement entre des parties conductrices isolées, mais il doit utiliser la tension d'essai, le schéma de raccordement, la durée, la température et la limite d'acceptation spécifiées pour le produit et l'assemblage exacts. Déconnectez l'électronique et les pièces de suppression qui ne tolèrent pas le test, déchargez l'énergie stockée, nettoyez et séchez l'appareil, et documentez chaque groupe de bornes avant d'effectuer le test. Ce guide fournit une méthode d'examen technique, et non une valeur de réussite/échec universelle.

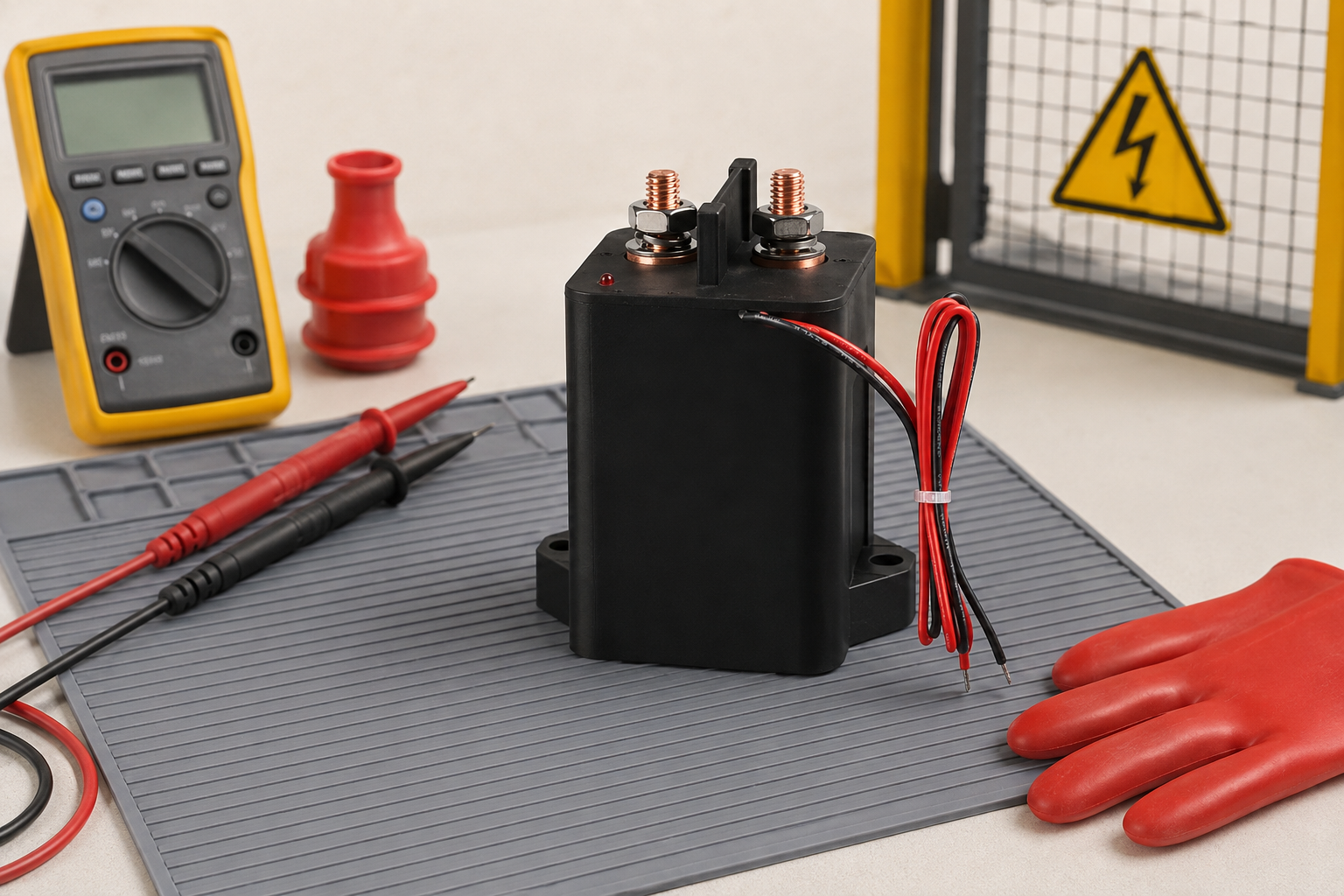

Préparation au test de résistance d'isolement du contacteur CC scellé en résine époxy haute tension HEV200
Illustration de préparation de test générée basée sur le contacteur CC étanche en résine époxy haute tension HEV200 ; vérifiez le dessin exact avant de commencer le travail.

Éléments de preuve clés à recueillir

Élément d'évaluation Preuves à recueillir Pourquoi c'est important
Circuit principal vers la bobine Bornes principales groupées par rapport au circuit de bobine Vérifie l'isolement entre la puissance et la commande
Circuit principal vers le boîtier ou le support Bornes principales par rapport aux parties conductrices accessibles désignées Vérifie la limite d'isolation prévue
Ouvrir le mât principal Auxiliaires de bornes principales séparées lorsque spécifié Pas toujours la même exigence que de la jonction au boîtier
Isolement du circuit auxiliaire Bornes auxiliaires par rapport aux bornes principales et de boîtier Exige la disposition exacte des contacts
Décharge post-test Tous les conducteurs testés ont été déchargés en toute sécurité Empêche la charge résiduelle après la mesure

Définir le système d'isolation avant de connecter un appareil de mesure

Un contacteur étanche peut contenir l'électronique de la bobine, une protection de polarité, un économiseur, un voyant, des contacts auxiliaires ou des composants de protection contre les surtensions. Ces pièces peuvent modifier la lecture ou être endommagées par un test inapproprié. Utilisez le schéma approuvé pour déterminer quelles bornes sont regroupées, laissées ouvertes, reliées à la terre ou déconnectées. Un test générique à deux conducteurs ne constitue pas une documentation suffisante.

Préparez la surface et l'environnement

L'humidité, la poussière, les résidus de flux, les empreintes digitales, les débris conducteurs et la condensation peuvent créer des fuites de surface qui ne constituent pas une défaillance de l'isolation interne. Enregistrez la température et l'humidité ambiantes, laissez un appareil froid se stabiliser avant de procéder au test et nettoyez uniquement selon une méthode approuvée. Si l'appareil a été exposé à un environnement difficile, conservez les preuves avant le nettoyage afin de ne pas effacer la cause profonde.

Appliquer le test spécifié en toute sécurité

Utilisez un testeur doté d'une tension et d'un courant contrôlés, de cordons adaptés, d'un blindage si nécessaire, et d'une fonction de décharge vérifiée. Établissez des périmètres d'exclusion. Augmentez ou chronométrez le test uniquement selon les exigences de la procédure en vigueur. Arrêtez en cas de courant, de bruit, d'odeur, de chauffage ou d'instabilité inattendus. Ne touchez pas l'appareil immédiatement après le test ; confirmez la décharge à l'aide d'un instrument approprié.

Lire le résultat dans son contexte

La résistance d'isolement dépend du matériau, de la géométrie, de la température, de l'humidité, de la tension d'essai, du temps de maintien et de la contamination. Les données de tendance obtenues par la même méthode peuvent être plus utiles qu'une comparaison unique entre des produits différents. Une valeur faible doit déclencher la confirmation du groupement des bornes, de la contamination externe, de l'électronique connectée, des fuites dans les câbles et des conditions environnementales avant toute investigation destructive.

Transformer le résultat en décision d'ingénierie

Examinez les éléments de preuve avec les représentants de la conception, de la qualité, de la sécurité, des contrôles et des fournisseurs lorsque le résultat affecte la mise en service du système. Indiquez ce qui a été mesuré, ce qui a été déduit et ce qui reste inconnu. Une réussite doit identifier l'exigence exacte et la condition applicable. Un échec doit préserver les éléments de preuve d'origine, décrire le confinement immédiat et attribuer la prochaine étape de confirmation. Si le résultat n'est pas concluant, améliorez la méthode, obtenez les données manquantes sur le produit ou répétez le test dans des conditions contrôlées. Après les travaux correctifs, répétez les mesures de base et la séquence de fonctionnement qui a révélé le problème. Vérifiez que la correction n'a pas créé de nouveau problème en matière de temps de déclenchement, de comportement thermique, de retour auxiliaire, d'isolation, de coordination des protections ou d'accès pour la maintenance. Enregistrez la configuration approuvée afin que les équipes de production et de terrain puissent la reproduire. Cela boucle la boucle entre un résultat de test utile et une installation de contacteur fiable.

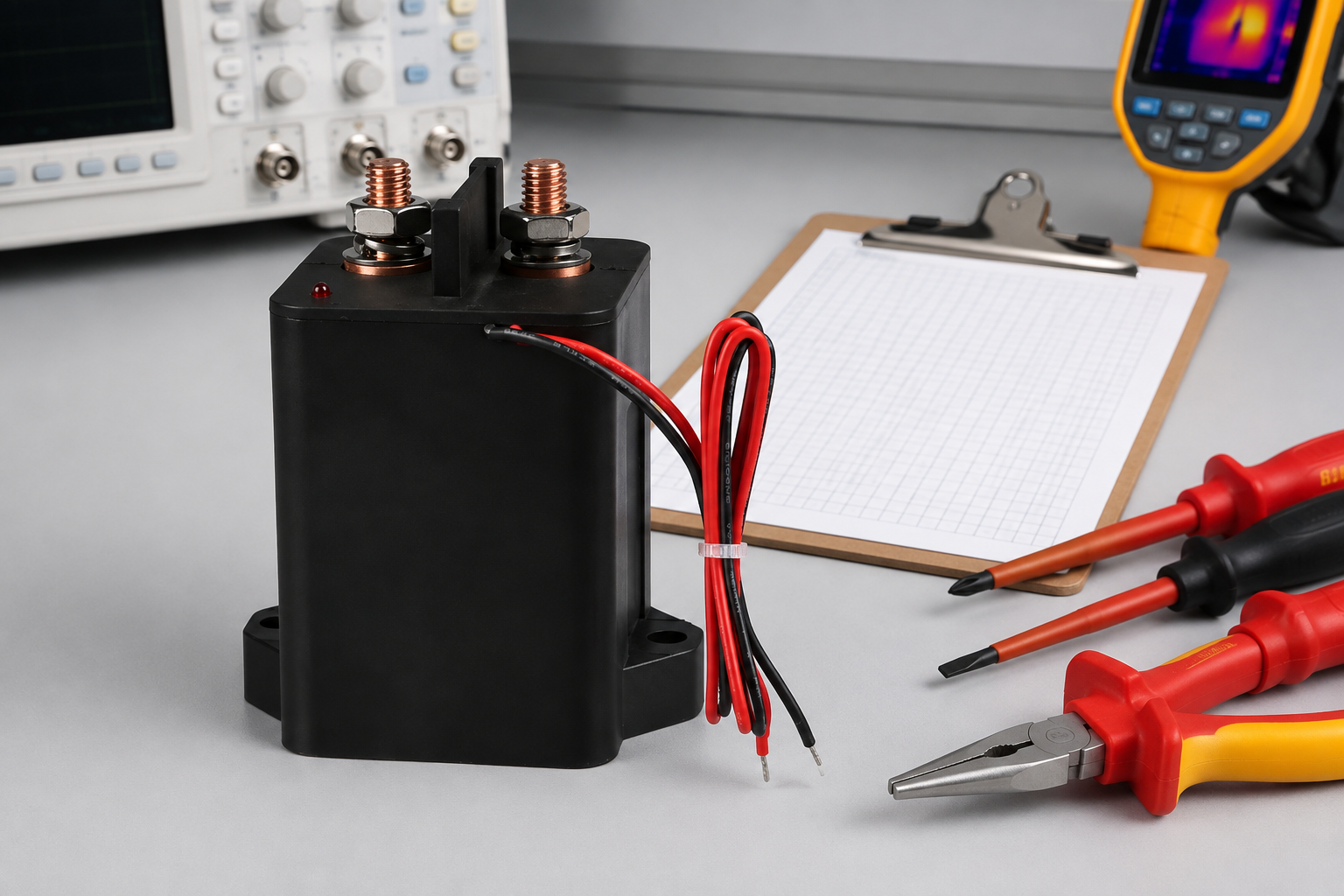

Examen des applications du contacteur CC scellé en résine époxy haute tension HEV200 pour le test de résistance d'isolement du contacteur CC
Illustration de l'examen de l'application générée basée sur le contacteur CC étanche en résine époxy haute tension HEV200 ; tous les composants illustrés sont non alimentés et débranchés.

Créez le test autour d'une question écrite

Commencez par rédiger la décision que les données probantes doivent étayer. Un test de dépannage demande si un circuit installé explique un symptôme. Un test de production demande si un assemblage répétable respecte une limite approuvée. Un test de validation de conception demande si le dispositif et le système restent acceptables sur l'ensemble de la plage opérationnelle. Mélanger ces objectifs produit des mesures qui ont l'air précises mais ne peuvent pas étayer une décision de mise en circulation.

Définissez le code de commande exact, l'option de bobine, la disposition des contacts, le plan des bornes, la révision et l'état de l'échantillon. Enregistrez si l'unité est neuve, conditionnée, retournée du terrain ou précédemment défectueuse. Identifiez la plage de tension et de courant du circuit principal, l'alimentation de commande, le type de charge, le service, la température, le montage, les interfaces de conducteurs, la suppression, la protection et l'état du logiciel. Ces détails empêchent qu'un résultat provenant d'une configuration ne soit appliqué à une installation sensiblement différente.

Utiliser une séquence de preuves contrôlée

  1. Examiner les documents. Obtenez le schéma approuvé, le dessin du produit, la fiche technique, la procédure de test, l'évaluation de la sécurité et les critères d'acceptation. Résolvez les contradictions avant de connecter l'équipement.
  2. Identifier l'énergie. Recherchez toutes les sources normales, de secours, régénératives, capacitives et alimentées de l'extérieur. Incluez l'énergie mécanique et électrique stockée.
  3. Inspectez d'abord. Photographier l'appareil et les bornes. Vérifier le montage, les conducteurs, les éléments de fixation, la contamination, les traces de surchauffe, le câblage de la bobine, le câblage auxiliaire et les modifications non autorisées.
  4. Vérifier les instruments. Confirmer la valeur nominale, l'isolation, l'état de l'étalonnage, les cordons, les sondes, la bande passante, l'échantillonnage, la mise à zéro et l'effet que l'instrument peut avoir sur le circuit.
  5. Mesurer au niveau de l'appareil. Grandeurs de la bobine de détection et du circuit principal aux limites définies du contacteur, de sorte que les effets des faisceaux et des connexions soient visibles ou délibérément exclus.
  6. Exécuter la séquence réelle. Inclure le précharge, les verrouillages, le démarrage et l'arrêt normaux, le comportement d'urgence, les restrictions de redémarrage et les conditions thermiques représentatives.
  7. Répéter et comparer. Recueillez suffisamment de cycles pour observer des variations. Comparez uniquement avec les limites écrites qui s'appliquent au produit exact et aux conditions exactes.
  8. Conservez le dossier. Enregistrer les formes d'onde brutes, les unités, les paramètres, les photos, les conditions environnementales, les examinateurs, les écarts et la disposition.

Sécurité et autorité : Considérez chaque circuit électrique comme dangereux jusqu'à ce qu'une personne autorisée ait isolé toutes les sources, appliqué la procédure de consignation du site, vérifié l'absence de tension à l'aide d'un instrument approprié et maîtrisé l'énergie stockée. règle de l'OSHA sur la maîtrise des énergies dangereuses et Exigences de l'OSHA en matière de pratiques de travail sur les installations électriques Fournir un cadre général. La sélection des produits et la recette des tests doivent utiliser les données exactes du fabricant et les normes de projet applicables. CEI 60947-4-1 est une référence normative pertinente pour les contacteurs électromécaniques et les démarreurs de moteurs ; utiliser l'édition adoptée par le projet.

Qualité et incertitude des mesures

La résolution de l'instrument n'est qu'une partie de l'incertitude. La position de la sonde, la pression de contact, la résistance des câbles, la bande passante, la vitesse d'échantillonnage, la tension de mode commun, le bruit électrique, le choix du seuil, la température, la stabilité du courant, la référence temporelle et la technique de l'opérateur peuvent tous modifier un résultat. Enregistrez suffisamment d'informations pour qu'un autre ingénieur puisse reproduire l'installation. Lorsqu'une lecture est proche d'une limite, répétez-la avec une méthode révisée au lieu d'arrondir vers une conclusion souhaitée.

Séparez les faits mesurés des interprétations. “ La tension de la bobine a chuté lors de l'enclenchement ” est une observation. “ Le contacteur est défectueux ” est une conclusion qui peut s'avérer inexacte si le contrôleur a limité le courant ou si la chute de tension dans le câble était excessive. Modifiez une seule variable à la fois dans la mesure du possible. Comparez les mesures côté borne et côté source, et conservez l'état d'origine avant de nettoyer, de resserrer ou de remplacer des pièces.

Pièges diagnostiques courants

Ne pas approuver un contacteur à partir d'une simple opération sur banc à température ambiante avec des fils courts et sans charge représentative. Ne pas utiliser un contact auxiliaire comme preuve automatique de l'état du courant principal. Ne pas copier une limite de tension, de résistance, de temps ou de température d'un autre modèle. Ne pas combiner les valeurs les plus favorables de tableaux de catalogue séparés à moins que le fabricant ne confirme qu'elles s'appliquent simultanément. Ne pas ajuster les retards du contrôleur pour masquer un matériel instable avant d'en connaître la cause.

Une pièce de rechange peut convenir mécaniquement et rester inadaptée. Examinez la tolérance de la tension de bobine, le comportement d'enclenchement et de maintien, l'électronique interne, la compatibilité de l'antiparasitage, la tension des contacts principaux, le pouvoir de fermeture et de coupure, le sens du courant, les contacts auxiliaires, les bornes, le montage, les conditions thermiques, l'environnement, la durée de vie et la coordination des défauts. L'appareil sélectionné, le circuit de commande, la charge, la protection, l'installation et la séquence de fonctionnement forment un seul et même système.

Connexion entre produit et demande de devis

Le Contacteur CC scellé en résine époxy haute tension HEV200 est un exemple de famille de produits Sayoon pertinent pour ce sujet, et non une approbation automatique pour chaque condition de cet article. Utilisez le dessin exact du produit et le code de commande. Pour un examen plus large, voir le Guide de sélection des contacteurs CC, le flux de test de contacteur CC de sécurité, et le centre de câblage et de comparaison.

Une demande de prix (RFQ) efficace décrit la tension maximale et minimale, les formes d'onde de courant normal et anormal, les caractéristiques de charge, le sens de commutation, le précharge, la protection, l'alimentation et le pilote de la bobine, l'antiparasitage, la logique auxiliaire, le facteur de marche, la plage de température ambiante, le boîtier, le montage, l'interface des conducteurs, la chronologie, l'objectif de durée de vie, les tests requis et la documentation. Demandez au fournisseur de confirmer quelles exigences sont couvertes par les données publiées et lesquelles nécessitent une validation spécifique au projet.

Ce que le dossier final doit contenir

Conservez le code complet de l'appareil et la référence de série ou de lot le cas échéant ; les révisions des plans et des logiciels ; la date ; l'opérateur ; le réviseur ; les modèles d'instruments et l'état d'étalonnage ; le schéma des bornes ; l'emplacement des capteurs ; les données brutes ; les valeurs calculées ; les unités ; les conditions environnementales ; les formes d'onde de courant et de tension ; la séquence de fonctionnement ; les écarts ; les photographies ; les critères d'acceptation ; et la disposition finale. Si l'échantillon diffère de la version de production, énumérez chaque différence. Cet enregistrement permet aux équipes des achats, de la conception, de la qualité, de la mise en service et du service après-vente d'arriver à la même conclusion sans s'en remettre à la mémoire.

Vidéo éducative

Qu'est-ce qu'un contacteur et comment fonctionne-t-il ? by Electrician U fournit une introduction visuelle au fonctionnement des contacteurs. Il s'agit d'une formation de base ; les données techniques écrites et la procédure approuvée restent prépondérantes.

Qu'est-ce qu'un contacteur et comment fonctionne-t-il ?

Regardez la vidéo éducative sur YouTube.

Foire aux questions

Quelle valeur de mégohm un contacteur doit-il avoir ?

Utilisez le critère exact d'acceptation du produit ou du projet. Une valeur universelle sans la tension d'essai et le schéma de raccordement n'est pas défendable.

Puis-je tester un contacteur au megger pendant qu'il est connecté ?

Généralement, l'électronique environnante et les chemins parallèles doivent d'abord être évalués ou déconnectés. Suivez la procédure système approuvée.

Un boîtier étanche élimine-t-il le besoin de tests ?

Non. L'apposition du sceau modifie la protection de l'environnement mais n'élimine pas la vérification de l'isolation lorsque le projet l'exige.

Pourquoi l'appareil doit-il être déchargé ?

Le test peut laisser la capacité chargée à une tension dangereuse.

L'humidité doit-elle être enregistrée ?

Oui. Le courant de fuite superficiel et le comportement de l'isolation peuvent varier avec l'humidité.

Examen final

Confirmez le contacteur exact, la limite de circuit, l'état énergétique, les conditions de fonctionnement, la méthode de mesure, la source d'acceptation, l'incertitude, la répétabilité et le réviseur avant d'approuver une conception ou de remettre un équipement en service. Si une limite requise est absente, demandez des preuves écrites spécifiques au produit plutôt que d'inventer un seuil.
