Déconnétreur de démarrage DC SDC15B-200A

SDC15-200A 200A Starter DC Contactor: Specifications & Selection

The SAYOON SDC15-200A is a 200A starter dc contactor for DC switching. Select the coil supply and operating duty for the starting sequence, while checking the main contacts against the actual starting current and DC voltage.

Courant de charge nominal
200 A sous 48 V CC
Tension de contact
≤80V DC
Disposition des contacts
1 NON
Exemples de tension de bobine
12V / 24V / 48V DC
Bornes de charge
Vis M8
Type de duty
Intermittent (par défaut) ou Continu

Applications & sélection

For starter circuits, review starting-current peaks, crank duration, recovery time and starts per hour. An intermittent-duty version must not be treated as continuously energized unless the ordered specification permits it. Confirm the required coil and contact ratings separately.

Specify your SDC15-200A configuration

For SDC15-200A, send system voltage, coil supply, expected starting current, crank duration, rest interval and quantity. Ask for the permitted duty cycle, terminal drawing and mounting dimensions for the selected version. See the technical information and drawings below for further details.

Aperçu

CARACTÉRISTIQUES

Ce produit convient aux interrupteurs de puissance tels que les chariots élévateurs électriques, véhicules à batterie, tracteurs, excavatrices, machines à briques, véhicules de nettoyage, climatiseurs automobiles, alimentations électriques de communication, alimentations sans interruption et circuits de contrôle électronique de l'électroplacage. Il présente les avantages de sa petite taille, sa grande capacité de charge, sa longue durée de vie et sa facilité d'entretien, et est très apprécié des utilisateurs. Ce produit est conforme aux normes JB2286-78, JB3974-85, YD/585-92, YD/T512-92 et autres exigences standard. Après tests en usine et par des organismes de test compétents, il est garanti qu'il répond aux exigences standard. Les utilisateurs ont reçu de bons retours après plusieurs années d'utilisation, répondant au mieux aux besoins des utilisateurs, et la qualité est fiable.

IMPLICATION DU MODÈLE SAYOON

SDC15

-200A

-H

-W

-□

/24 V

1

2

3

4

5

6

1

Type de produit

2

Courant nominal

3

Type de support de montage : H-Arc (par défaut) ; M-Horizontale

4

Mode de sortie de bobine : P-6,3 insert ; W-Vis à tête hexagonale M5

5

Mode de fonctionnement : INT-Intermittent (par défaut) ; CO-Continue

6

Autres fonctions spéciales : V-Avec charge capacitive

7

Tension nominale de la bobine : 12V, 24V, 36V, 48V, 60V, 72V, etc.

UTILISATIONS

Ce produit est équipé d'un contact normalement ouvert et est spécialement conçu pour une utilisation dans les systèmes de contrôle électrique. Il convient à une variété de scénarios d'application, notamment les pompes électriques, les pompes à huile, les palans, les machines de construction, les grues et autres équipements. La conception des contacts normalement ouverts permet au produit de démarrer rapidement lorsque nécessaire, garantissant un fonctionnement efficace et un contrôle sûr de l'équipement. Que ce soit dans la production industrielle, la construction ou d'autres domaines nécessitant un contrôle électrique, ce produit peut offrir des performances fiables et répondre aux besoins divers des utilisateurs. Sa large applicabilité et ses performances supérieures en font un composant indispensable dans les systèmes de contrôle électrique.

PARAMÈTRES TECHNIQUES : (Version 1.57)

 Type de produit SAYOON

 SDC15-200A

 Formulaire de contact  1 NON
 Tension nominale de la bobine (V CC)  6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V, 150V, 220V, etc.
 Tension de contact (V CC)  ≤80V
 Courant nominal de charge du contact circuit 48V (DC-1)  200A
 Chute de tension typique aux bornes des contacts pour 100 A  ≯80mV
 La tension de collage de refroidissement à (20±5)℃ (V)  ≯70%
 Tension de décollage à (20±5)℃ (V)  ≯35%,≮5%
 Plage de tension de fonctionnement de la bobine à 40 °C  0,8-1,2 µs
 Temps de chute (contacts N.O. ouverts)  30ms
 Temps d'enclenchement (contacts N.O. à la fermeture)  5 ms
 Temps de rebond maximal pour la connexion de contact  10 ms
 Temps de rebond maximal pour la déconnexion de contact  3 ms
 Résistance d'isolement  20 MΩ
 La force électrique à résister  50 Hz / 60 Hz 1000 VAC 1 minute
 Courants de défaut typiques pouvant être coupés  800A/5ms à 48V CC
 Puissance de la bobine (W)  IN : 18-30 (par défaut) / CO : 9-15
 Élévation de température de la bobine (K)  ≤80
 Élévation de température sur la borne de sortie (K)  ≤ 65
 Vie électrique  20 000 fois
 Vie mécanique  300 000 fois
 Spécification des travaux  Intermittent (par défaut) ou Continu
 Matériau de contact  Alliage d'Ag
 Type de terminal de charge  Vis M8
 Type de borne de bobine  Vis M5 ou bornes à bec 6,3 mm
 Certification d'organisme de test  CE, FCC
Veuillez noter : En raison des environnements d'utilisation différents des clients, il peut être nécessaire de se concentrer sur différentes fonctionnalités. Afin d'améliorer la performance globale de nos produits, SAYOON peut ajuster les paramètres de la bobine, la montée en température, etc. Les paramètres ci-dessus sont donnés à titre indicatif uniquement. Pour des informations spécifiques, veuillez consulter le Guide de sélection et d'utilisation du contacteur DC SAYOON. Nous nous engageons à optimiser selon les besoins réels de nos clients pour garantir la meilleure performance et fiabilité de nos produits dans divers environnements.

CARACTÉRISTIQUE DE CHARGE

  • description du produit 01
  • description du produit 02

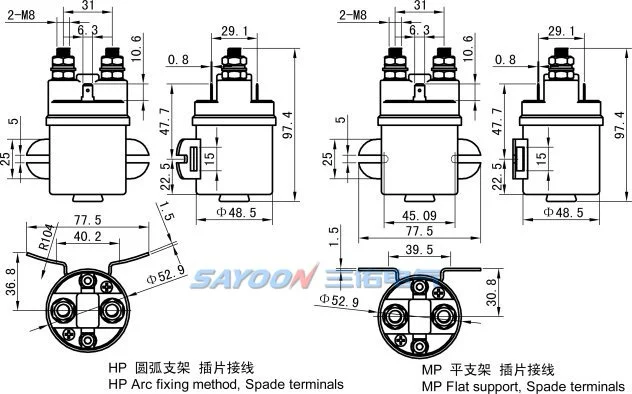

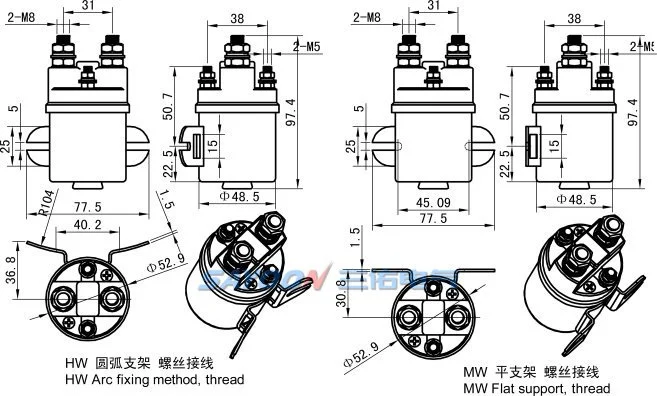

SCHÉMA D'INSTALLATION

description du produit 03
description du produit 04

SCHÉMA ÉLECTRIQUE

description du produit 05

COURBE DE TEMPÉRATURE DE LA BOBINE

description du produit07

APTITUDE MÉCANIQUE et UTILISATION de l'ENVIRONNEMENT

 Couple de serrage du contact principal M8 (N.m)  >9,0 approprié
 Couple de serrage du fil de bobine M5 (N.m)  Rose≯0.8 approprié, bornes à piquer≯0.8 approprié
 Température ambiante  -25~+70°C
 Humidité relative  +20 °C 98%
 Fréquence de vibration à la position fixe  3G, 1 à 50 Hz amplitude 0,5 mm
 Commotion cérébrale  (60 à 100) fois/minute, accélération ≤ 4 g
 Altitude  2000m
 Sens d'installation  Aléatoire
 Protection internationale  IP55 (Conformité avec la norme IEC60947)

INSTRUCTION DE COMMANDE

 Type de produit SAYOON

 SDC15-200A

 NUW.  580g
 Qté de colis.  50 PCS
 Type de support de fixation  H-arc (par défaut), M Horizontal
Lors de votre commande, veuillez fournir les informations suivantes : nom du produit, numéro de modèle complet, spécification de la tension de la bobine de contrôle, type de cadre de montage, si des contacts auxiliaires sont nécessaires et la quantité commandée. Par exemple : 100 pièces de contacteur DC SDC15-200A/24V signifie que le courant nominal est de 200A, pas de contacts auxiliaires, le support de montage par défaut, la tension de la bobine de contrôle est de 24V, et la quantité commandée est de 100 pièces. Si les utilisateurs ont besoin de produits avec des spécifications de tension particulières, ils peuvent faire des commandes spéciales. Assurez-vous de fournir des informations précises pour accélérer le traitement de votre commande et garantir que vous recevez le produit dont vous avez besoin. Nous nous engageons à répondre aux besoins individuels de nos clients pour offrir la meilleure expérience de service.
