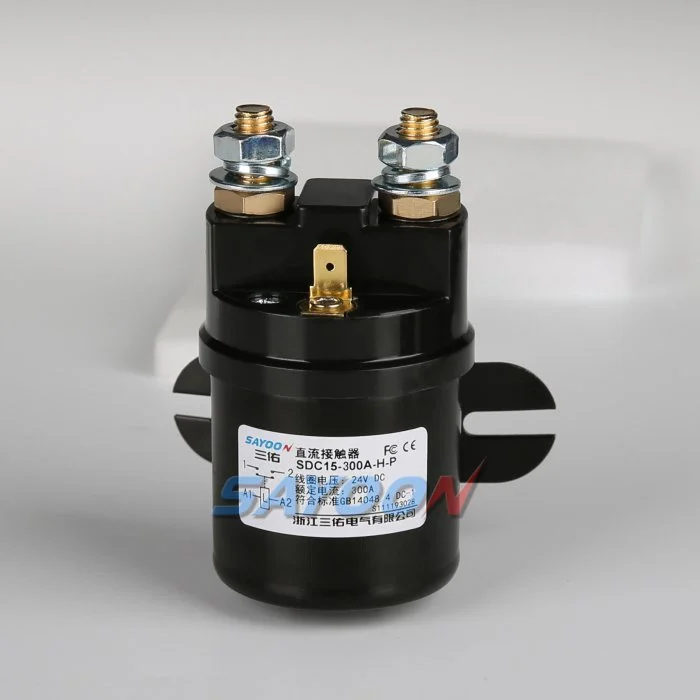

Contacteur DC de démarreur SDC15-300A
Discover the SDC15-300A Starter DC Contactor for reliable performance and durability. Ideal for controlling DC motors and enhancing your electrical systems
Aperçu
CARACTÉRISTIQUES
It is suitable for power switches of various equipment such as electric forklifts and battery vehicles. It has the advantages of small size, strong load, long life and easy maintenance. It complies with standards such as JB2286-78. It has reliable quality after testing and is well received by users.
IMPLICATION DU MODÈLE SAYOON
|
SDC15 |
-300A |
-H |
-W |
-□ |
/24 V |
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
|
|
|
|
|
1 |
Type de produit | |||||||
|
2 |
Courant nominal | |||||||
|
3 |
Mounting bracket type: H-Arc (default); M-Horizontale | |||||||
|
4 |
Coil outgoing mode: P-6.3 insert; W-M5 screw | |||||||
|
5 |
Working mode: INT-Intermittent(default); CO-Continuous | |||||||
|
6 |
Tension nominale de la bobine :12V, 24V, 36V, 48V, 60V, 72V, etc. | |||||||
UTILISATIONS
The product has one normally open contact, which is suitable for electric control systems such as electric pump, oil pump, lifting coaming, construction machinery, crane and so on.
TECHNICAL PARAMETERS: (Version 1.27)
|
Type de produit SAYOON |
SDC15-300A |
| Formulaire de contact | 1 NON |
| Tension nominale de la bobine (V CC) | 6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V, 150V, 220V, etc. |
| Tension de contact (V CC) | ≤80V |
| Courant nominal de charge du contact circuit 48V (DC-1) | 300A |
| Chute de tension typique aux bornes des contacts pour 100 A | ≯80mV |
| La tension de collage de refroidissement à (20±5)℃ (V) | ≯70% |
| Tension de décollage à (20±5)℃ (V) | ≯35%,≮5% |
| Plage de tension de fonctionnement de la bobine à 40 °C | 0,8-1,2 µs |
| Temps de chute (contacts N.O. ouverts) | 30ms |
| Temps d'enclenchement (contacts N.O. à la fermeture) | 5 ms |
| Temps de rebond maximal pour la connexion de contact | 10 ms |
| Temps de rebond maximal pour la déconnexion de contact | 3 ms |
| Résistance d'isolement | 20 MΩ |
| La force électrique à résister | 50 Hz / 60 Hz 1000 VAC 1 minute |
| Courants de défaut typiques pouvant être coupés | 800A/5ms à 48V CC |
| Puissance de la bobine (W) | IN: 18-30(default)/CO: 9-15 |
| Élévation de température de la bobine (K) | ≤80 |
| Élévation de température sur la borne de sortie (K) | ≤ 65 |
| Vie électrique | 20 000 fois |
| Vie mécanique | 300 000 fois |
| Spécification des travaux | Intermittent (default) or Continuous |
| Matériau de contact | Alliage d'Ag |
| Type de terminal de charge | Vis M8 |
| Type de borne de bobine | M5 Screw or 6.3mm spade terminals |
| Certification d'organisme de test | CE,FCC |
Remarque : Compte tenu des différents environnements d'utilisation des clients qui nécessitent des priorités fonctionnelles différentes, et afin d'améliorer les propriétés globales de nos produits, SAYOON peut ajuster les paramètres de la bobine, l'élévation de température, etc. Les paramètres ci-dessus sont fournis à titre indicatif uniquement. Pour plus de détails, veuillez vous référer aux directives de sélection et d'utilisation du contacteur CC SAYOON.
CARACTÉRISTIQUE DE CHARGE

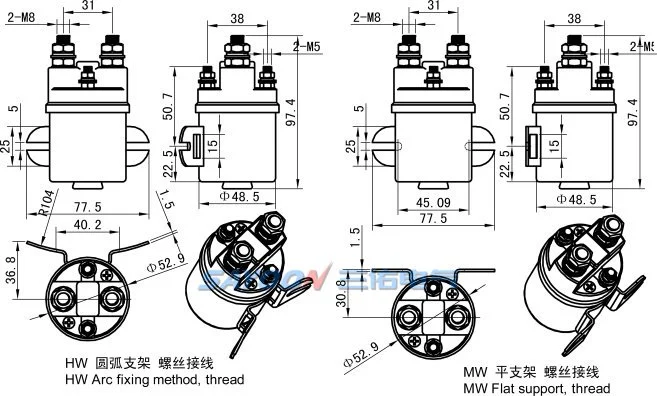

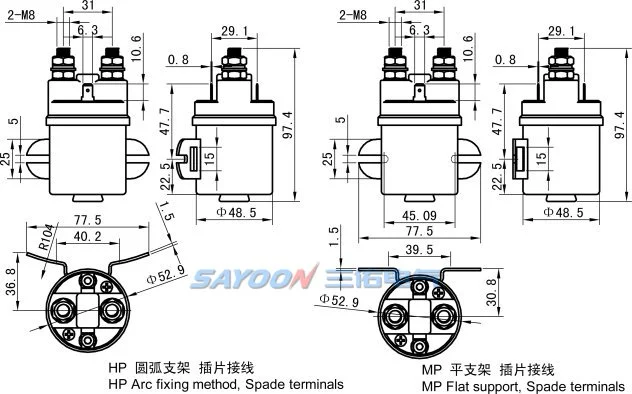

SCHÉMA D'INSTALLATION
SCHÉMA ÉLECTRIQUE
COURBE DE TEMPÉRATURE
APTITUDE MÉCANIQUE et UTILISATION de l'ENVIRONNEMENT
| Couple de serrage du contact principal M8 (N.m) | >9,0 approprié |
| Coil lead M5 tightening torque (N.m) | Screw≯0.8 appropriate，spade terminals≯0.8 appropriate |
| Température ambiante | -25~+70°C |
| Humidité relative | +20 °C 98% |
| Fréquence de vibration à la position fixe | 3G, 1 à 50 Hz amplitude 0,5 mm |
| Commotion cérébrale | (60 à 100) fois/minute, accélération ≤ 4 g |
| Altitude | 2000m |
| Sens d'installation | Aléatoire |
| Protection internationale | IP55 (According IEC60947) |
INSTRUCTION DE COMMANDE
|
Type de produit SAYOON |
SDC15-300A |
| NUW. | 585g |
| Qté de colis. | 50 PCS |
| Type de support de fixation | None – H arc (default), M Horizontal |
When ordering, please state the following: name, full model, control coil voltage specification, installation frame type, whether with auxiliary contact, order quantity. For example: DC Contactor SDC15-300A/24V 100pcs, indicating the load rated current 300A, without auxiliary contact, default mounting bracket, coil control voltage 24V purchase 100pcs. Special voltage specification products, such as user needs can be special order.
