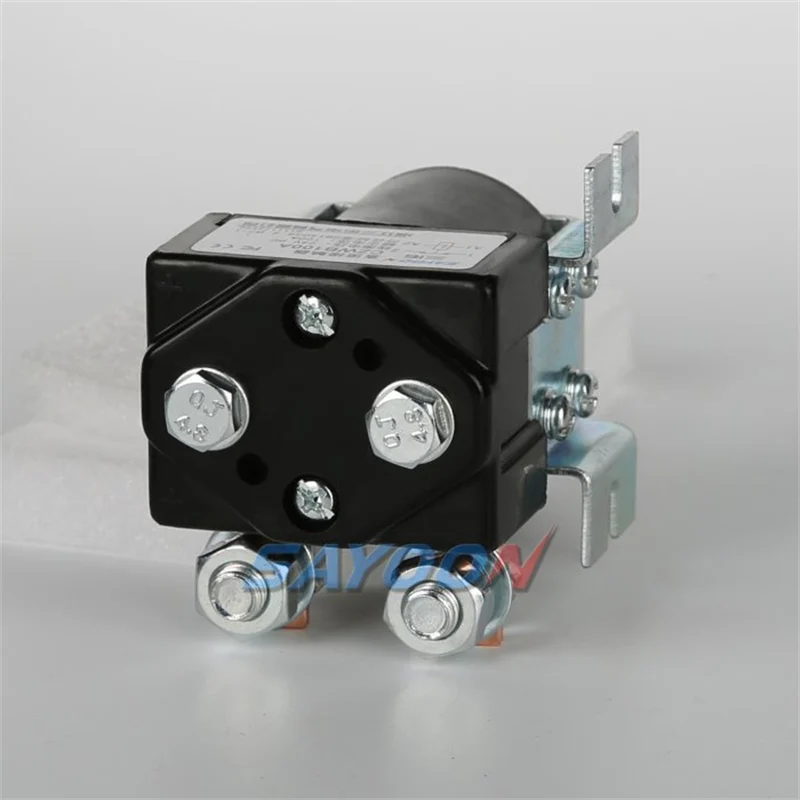

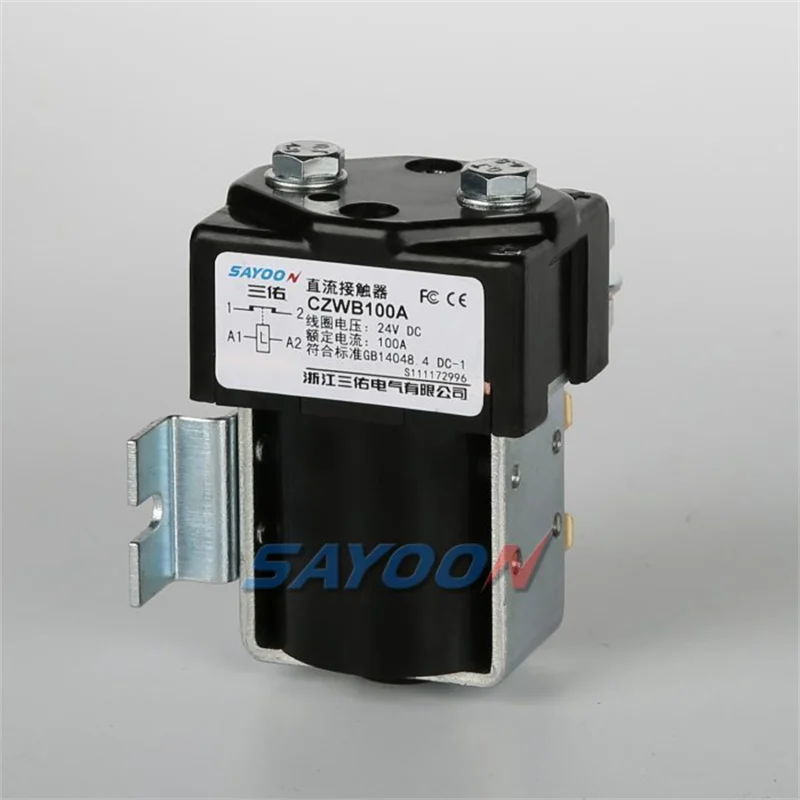

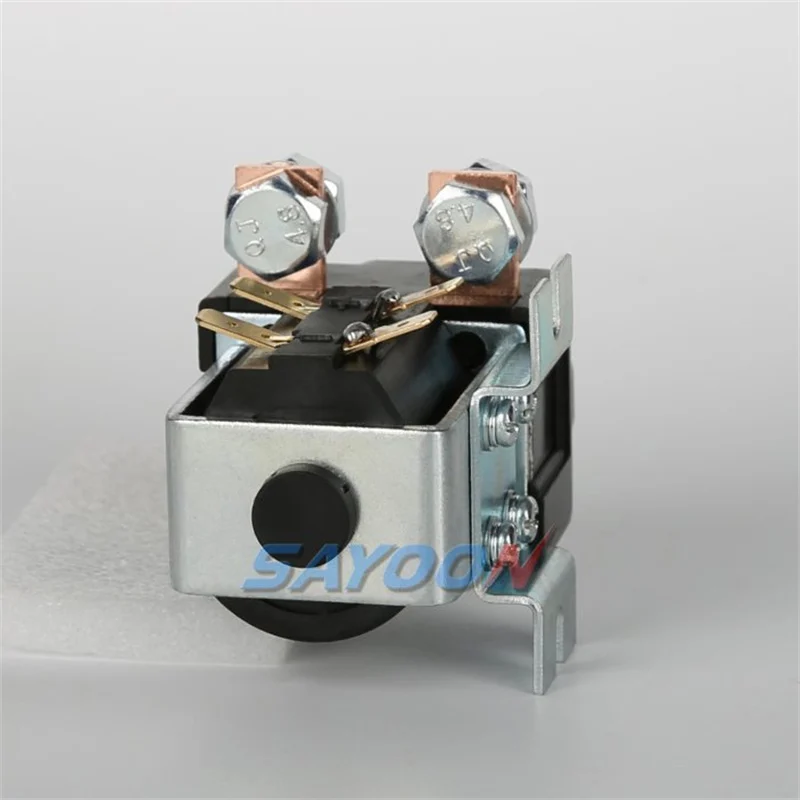

CZWB100A Contacto de corriente continua normalmente cerrado

CZWB100A 100A Normally Closed DC Contactor: Specifications & Selection

The SAYOON CZWB100A is a contactor de CC normalmente cerrado de 100 A para conmutación de corriente continua (CC). Un contacto normalmente cerrado mantiene el circuito conectado cuando no está energizado y se abre cuando se acciona la bobina. Antes de seleccionar la bobina y la versión de montaje, compruebe que este comportamiento se ajuste a la secuencia de control.

Corriente de carga nominal
100 A a 48 V CC
Voltaje de contacto
≤80V DC
Acuerdo de contacto
1 NC
Ejemplos de voltaje de bobina
12V / 24V / 48V DC
Terminales de carga
Tornillo M8
Tipo de servicio
Continuo o Intermitente (predeterminado)

Aplicaciones y selección

Elija un contactor normalmente cerrado cuando el circuito deba permanecer conectado con la bobina desenergizada. Compruebe qué ocurre cuando se pierde la alimentación de control, confirme el tipo de carga y la frecuencia de conmutación, y verifique que la capacidad de apertura sea adecuada para la tensión y la corriente reales de CC.

Specify your CZWB100A configuration

For CZWB100A, provide the circuit diagram, DC voltage and load current, control supply, duty cycle, required auxiliary contacts and installation dimensions. Ask for the exact terminal drawing and confirmation of ratings for your configuration. See the technical information and drawings below for further details.

Resumen

CARACTERÍSTICAS

Los contactores de corriente continua normalmente cerrados son una parte importante del campo de la ingeniería eléctrica. Sus numerosas ventajas, incluyendo seguridad, protección contra fallos, lógica de control sencilla, fiabilidad, versatilidad, bajo consumo de energía y velocidad de respuesta rápida, los convierten en una opción imprescindible para una variedad de aplicaciones. A medida que la industria continúa evolucionando y demanda sistemas eléctricos más eficientes y fiables, el papel de los contactores de corriente continua normalmente cerrados será aún más importante. Al comprender y aprovechar las ventajas de estos contactores, los ingenieros y técnicos pueden garantizar un control seguro y eficiente de los circuitos de corriente continua, promoviendo en última instancia el avance tecnológico y la seguridad en el mundo moderno.

IMPLICACIÓN DEL MODELO SAYOON

CZWB

100A

-S

-C

-K

-M

-□

/24V

1

2

3

4

5

6

7

8

1

Tipo de producto

2

Corriente nominal

3

Interruptor auxiliar: Ninguno-Sin interruptor auxiliar; S-Con interruptor auxiliar

4

Soplo magnético

5

Estructura de sujeción magnética: K-Retención magnética de dos articulaciones (bobina simple, autoblocante de dos articulaciones); 2K-Retención magnética de tres articulaciones (Doble bobina, autoblocante de tres articulaciones)

6

Tipo de soporte de montaje: M-Horizontal (predeterminado); L-Una vertical; 2L-Dos verticales; X-Oblicuo; 1LW-Uno vertical horizontal; 2N-Trasero

7

Otros códigos de función: l-Con diodo supresor; R-Cargar resistencia de precarga; U-Aumentar la corriente nominal; CO-Continuo; ENIntermitente

8

Tensión nominal de la bobina: 12V, 24V, 36V, 48V, 60V, 72V, etc.

Usos

Este producto tiene un contacto normalmente abierto, para vehículos eléctricos, equipos de telecomunicaciones, maquinaria de ingeniería, baterías de automóviles, carretillas elevadoras eléctricas, trenes, barcos y sistemas de control electrónico como fuentes de alimentación ininterrumpida.

Parámetros técnicos: (Versión 1.45)

 Tipo de producto SAYOON

 CZWB100A

 Formulario de contacto  1 NC
 Tensión nominal de la bobina (CC V)  6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V, 150V, 220V, etc.
 Tensión de contacto (CC V)  ≤80V
 Corriente de carga nominal del circuito de contacto de 48V (DC-1)  100A
 Caída de tensión típica en los contactos por cada 100A  >80 mV
 El voltaje de activación de enfriamiento a (20±5)℃ (V)  ≯70%
 Voltaje de caída de refrigeración a (20±5)℃ (V)  ≯35%,≮5%
 Rango de voltaje de trabajo de la bobina a 40 ℃  0,8-1,2 us
 Tiempo de desconexión (contactos normalmente abiertos)  35ms
 Tiempo de actuación (contactos n.a. al cierre)  10 ms
 Tiempo máximo de rebote para conexión de contactos  10 ms
 Tiempo máximo de rebote para la desconexión de contactos  3 ms
 Resistencia de aislamiento  20 MΩ
 Resistencia dieléctrica para resistir  50Hz/60Hz 1000VAC 1 minuto
 Corrientes de falta típicas que se pueden interrumpir  800A/5ms a 48V CC
 Potencia de la bobina (W)  14-23
 Aumento de temperatura de la bobina (K)  ≤80
 Aumento de temperatura en el terminal de salida (K)  ≤65
 Vida eléctrica  20 000 veces
 Vida útil mecánica  300 000 veces
 Pliego de condiciones  Continuo o Intermitente (predeterminado)
 Material de contacto  Aleación de plata
 Tipo de terminal de carga  Tornillo M8
 Tipo de terminal de bobina  Terminales de pala de 6,3 mm
 Carga nominal del contacto auxiliar (opcional)  2A/48VCC, 5A/24VCC
 Certificación de organización de pruebas  CE, FCC



Nota: Teniendo en cuenta los diferentes entornos de uso de los clientes, que requieren un enfoque específico de las funciones, y con el fin de mejorar las propiedades generales de nuestros productos, SAYOON puede ajustar los parámetros de la bobina, el aumento de temperatura, etc. Los parámetros anteriores son meramente orientativos. Para obtener más detalles, consulte las directrices de selección y uso del contactor de CC de SAYOON.

Curva característica de carga

  • Detalle del contactor HV DC SEV100AD (4)
  • Detalle del contactor HV DC SEV100AD (3)

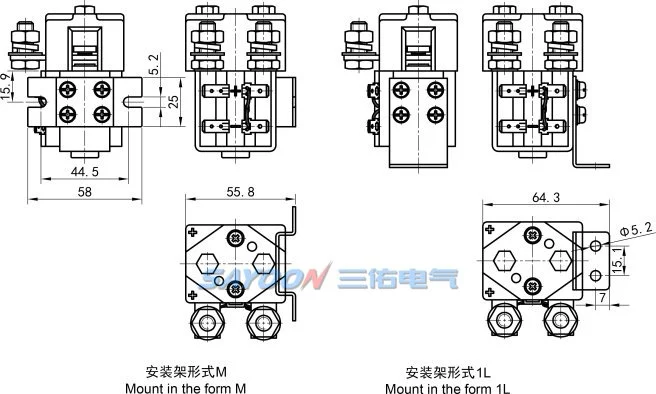

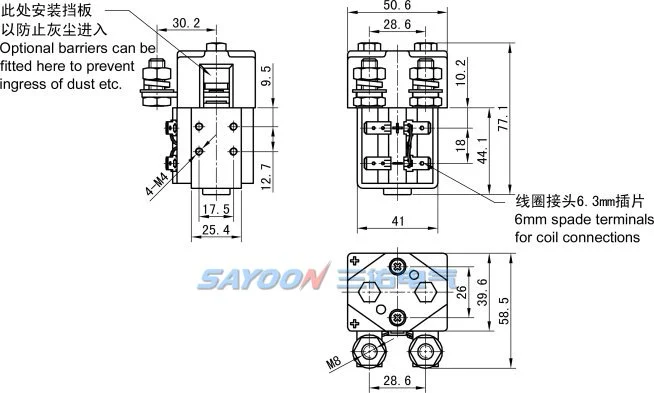

Diagrama de instalación

czwb100aczwb100a_1

Diagrama de cableado

czw-01_e

Curva de temperatura

xqws-sdc15-200a

Capacidad mecánica y uso del entorno

Par de apriete del terminal M8 (N.m)  ≯9,0 adecuado
 Par de salida de la bobina (N·m)  ≯0.8 adecuado
 Temperatura ambiente  -25~+70℃
 Humedad relativa  +20 ℃ 98%
 Frecuencia de vibración en la posición fija  3G, 1–50 Hz, amplitud de 0.5 mm
 Conmoción cerebral  (60~100) veces/minuto, aceleración≤4g
 Altitud  2000m
 Instrucciones de instalación  Aleatorio
 Protección internacional  IP40 (Según IEC60947)

Instrucción de pedido

Tipo de producto SAYOON

 CZWB100A

 U.N.W.  436g
 U.N.W.(-C-S-M)  460g
 Tipo de soporte de montaje  Horizontal en M (predeterminado), 1L Uno vertical, 2L Dos vertical, X Oblicuo, 2N Trasero



Al realizar la orden, por favor indique lo siguiente: nombre, modelo completo, especificación de la tensión de la bobina de control, tipo de carcasa de instalación, si incluye contacto auxiliar, cantidad de pedido. Por ejemplo: Contactor DC SZJ600A/24V 100 unidades, indicando la corriente nominal de carga 600A, sin contacto auxiliar, soporte de montaje por defecto, tensión de control de la bobina 24V compra 100 unidades. Productos con especificación de tensión especial, como los requeridos por el usuario, pueden ser pedidos especiales.
